Fonctionnalité
Le menu simple, structuré à l'aide de questions, guide automatiquement l'utilisateur par un menu
déroulant et rend ainsi aisé l'utilisation du produit. Voir la description des fonctions et options de
configuration dans la section « Configuration / utilisation des touches de fonction ».
Application
• Interface de communication pour la modification des paramètres de fonctionnement du 9202.
• Quand le 45xx est monté sur le module, il affiche les valeurs du process et l'état du module.
Caractéristiques techniques
• Affichage LCD en quatre lignes :
• L'accès à la programmation peut être bloqué par un mot de passe. Ce mot de passe est sauvegardé
1: Insérez les crochets du 45xx dans les trous en haut du module.
2 : Poussez le bas du 45xx vers le module.
Démontage du 45xx
3 : Appuyez sur le bouton de déclenchement en dessous du 45xx
4 : Puis tirez le 45xx vers le haut.
8

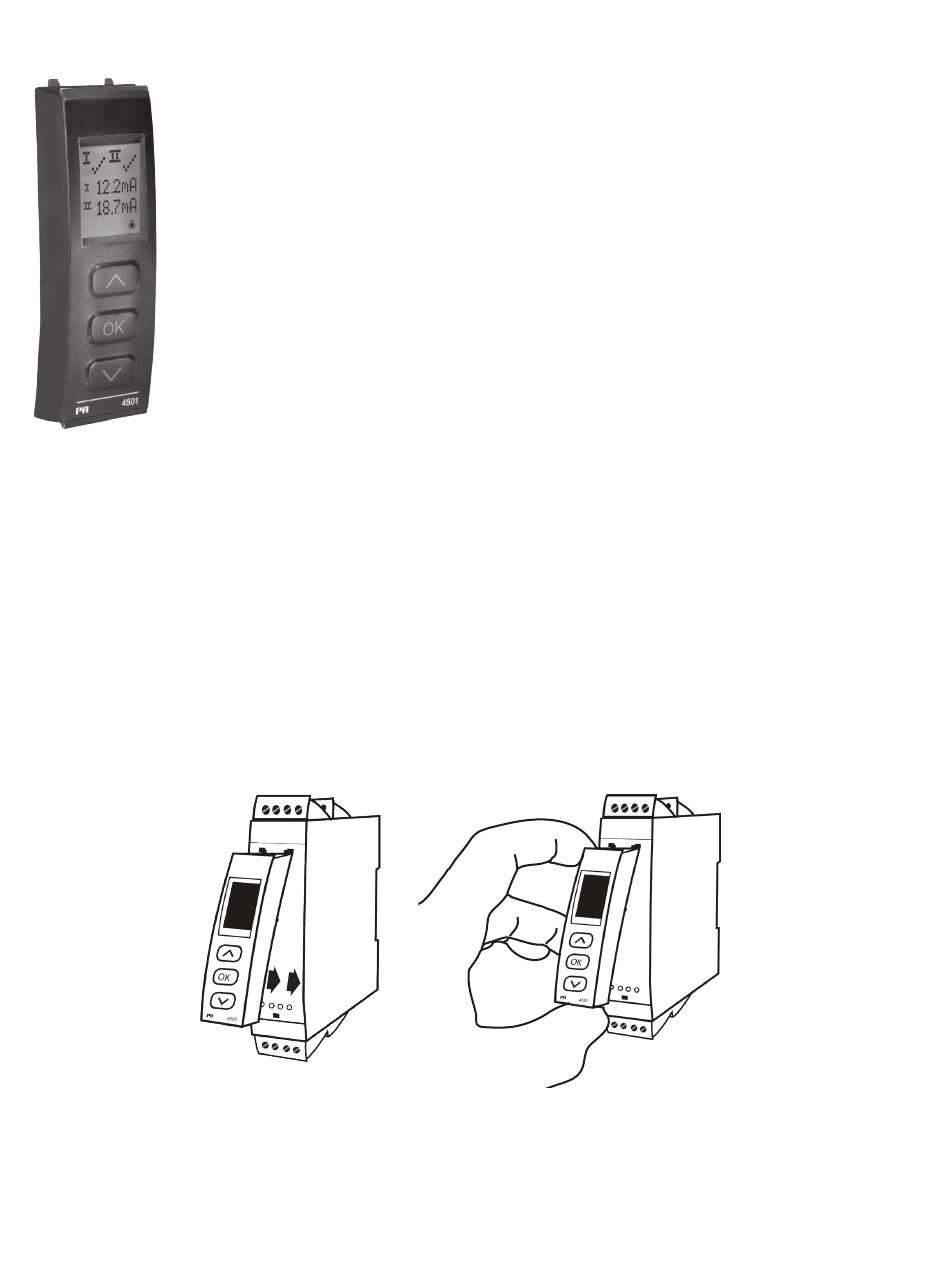

PR 45xx indicateur/façade de programmation
Ligne 1 (5,57 mm de haut) affiche l'etat de chaque voie (OK ou erreur).
Ligne 2 (3,33 mm de haut) affiche la sortie de la voie 1 (ON / OFF).
Ligne 3 (3,33 mm de haut) affiche la sortie de la voie 2 (ON / OFF).
Ligne 4 affiche l'état SIL (ouvert / verrouillé). Point statique = verrouillage SIL, point clignotant =
aucun verrouillage SIL. Ligne 4 affiche aussi l'état du relais 1 et du relais 2.
dans le module afin d'assurer un haut niveau de protection contre les modifications non autorisées.
Montage/démontage du PR 45xx
1
2
9202 - Version de produit 9202-003
3
4
4
3
