MITIGEUR DE DURETÉ EN SORTIE (ÉCHAPPEMENT)
Pour obtenir de l'eau quelques degrés plus dure en sortie (échappement), utiliser le mitigeur de dureté situé sur
le côté de la vanne, à proximité de l'évacuation. Celui-ci est normalement réglé en usine sur « fermé » (0°
d'échappement). Pour l'ouvrir et réguler l'échappement, le tourner vers la gauche (ouverture maximum :
rotation de 180°) conformément à l'image Fig. 1 page 5. Le mitigeur est réglé par le biais de « crans » blancs
présents sur le pourtour du mitigeur. Pour un réglage optimal, effectuer un test de dureté en prélevant de l'eau
le plus près possible de l'évacuation de la vanne et en mesurant son degré de dureté effectif.

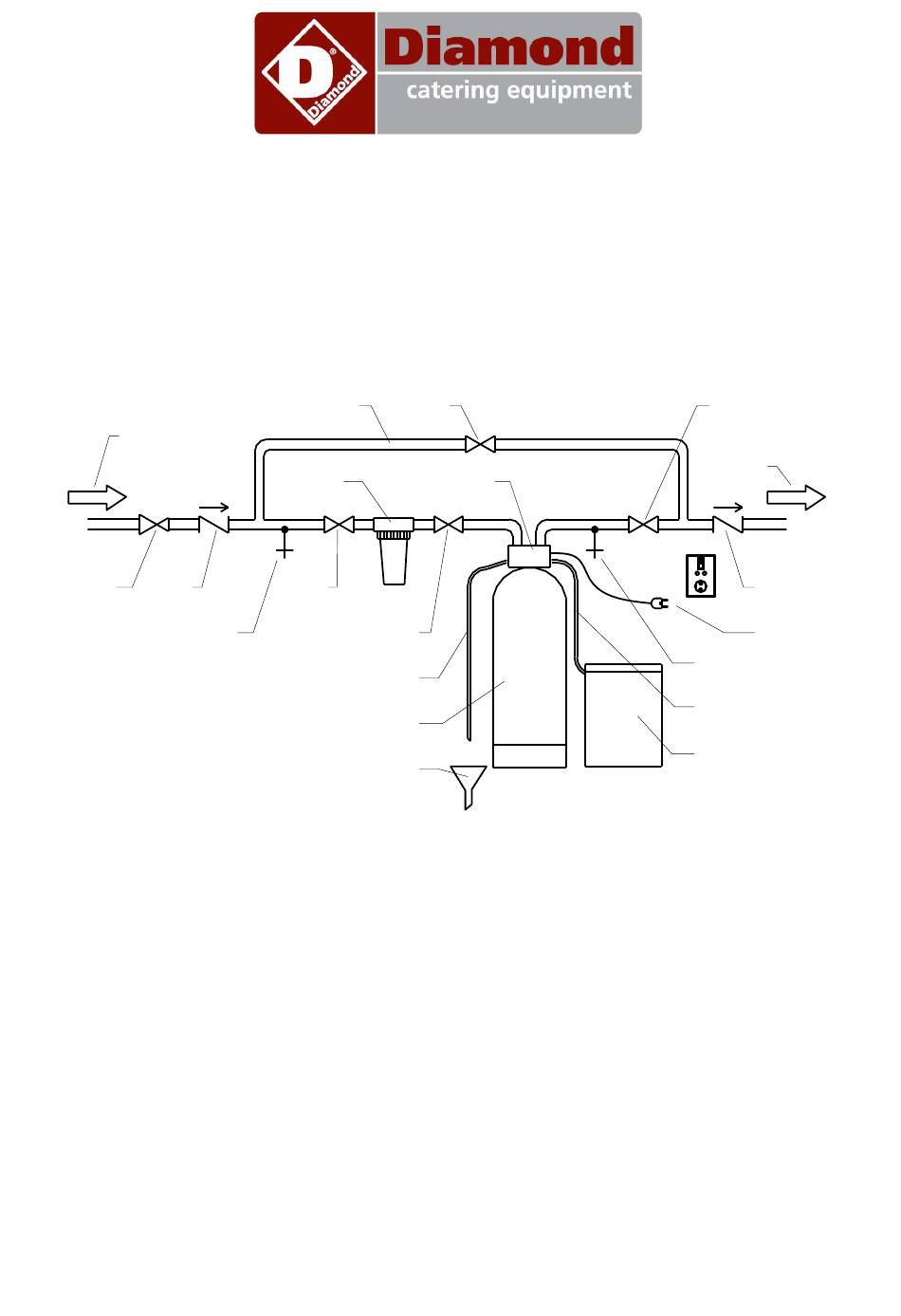

SCHÉMA DE RACCORDEMENT HYDRAULIQUE RECOMMANDÉ :
H
K
L
B = Bombonne contenant les résines
C = Vanne d'adoucissage
D = Tuyau de pompage du régénérant
E = Conteneur de régénérant (saumure)
F = Tuyau d'évacuation
G = Puits d'évacuation à siphon ouvert
H = Entrée d'eau à traiter
COD.W010752
J
O
N
M
N
C
N
F
B
G
I = Sortie de l'eau traitée (adoucie)
J = Tuyau de dérivation
K = Réducteur de pression (nécessaire pour
des pressions supérieures à 5 bars)
L = Clapet anti-retour
M = Vanne de prélèvement pour analyse
N = Vanne de sectionnement
O = Filtre à impuretés
P = Raccordement électrique
Fig. 2
Page 6
N
I
L
P
M
D
E
28/07/14
