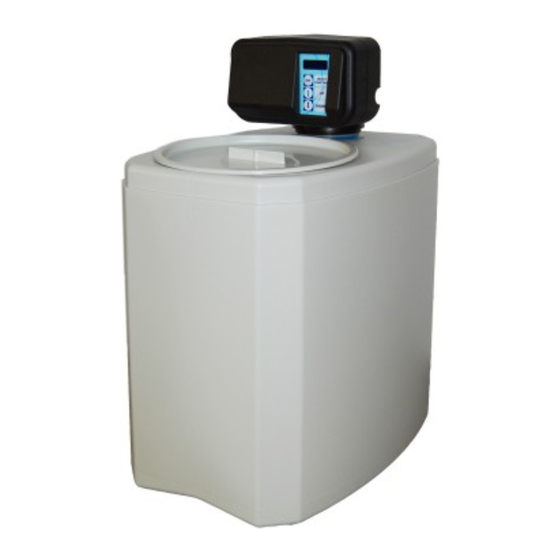

- Page 1 07/2014 Mod: ADD-50/CV-2 Production code: B8020091 (AV50S)
-
Page 2: Adoucisseurs Avec Régénération À Gestion Électronique À Temps-Volume
ADOUCISSEURS avec régénération à gestion électronique à TEMPS-VOLUME NOTICE D’INSTALLATION, D'EMPLOI ET D'ENTRETIEN COD.W010752 Page 1 28/07/14... -
Page 3: Table Des Matières
Sommaire INSTALLATION..........................3 CARACTÉRISTIQUES GÉNÉRALES ....................3 CONTENU DE L'EMBALLAGE ET ACCESSOIRES EN OPTION ..............3 PRINCIPE DE FONCTIONNEMENT ....................3 RACCORDEMENTS HYDRAULIQUES ......................4 DONNÉES TECHNIQUES ..........................4 INSTALLATION ET MISE EN SERVICE ..................4 OUVERTURE DE L'EMBALLAGE ........................ 4 POSITIONNEMENT DU SYSTÈME ET BRANCHEMENTS ................ -
Page 4: Installation
INSTALLATION Ce manuel d'instructions fait une partie intégrante de l'adoucisseur d'eau automatique (également appelée dans ce manuel, plus simplement, adoucisseur ou dispositif) et doit être conservé pour toute référence future. Lire attentivement les instructions contenues dans ce manuel avant d'installer et d'utiliser l'adoucisseur. Ces avertissements sont fournis afin de garantir la sécurité... -
Page 5: Raccordements Hydrauliques
Le dispositif est commandé par une vanne automatique à quatre phases de fonctionnement : Heure de la journée - SERVICE F1 - LAVAGE À CONTRE-COURANT, ASPIRATION SAUMURE ET LAVAGE LENT F2 - LAVAGE RAPIDE F3 - LAVAGE LENT FINAL ET RÉINTÉGRATION SAUMURE La vanne est fabriquée par Noryl®... - Page 6 ENTRÉE D'EAU À TRAITER FEMELLE 1" BSP SORTIE D'EAU TRAITÉE RACCORDEMENT TUYAU FEMELLE 1" BSP D'ASPIRATION CRAN « MIX » EN SAUMURE 3/8" HAUT RÉGLAGE MINIMUM BRANCHEMENT TUYAU (MIX FERMÉ) ÉVACUATION Ø 12 RÉGLAGES BRANCHEMENT INTERMÉDIAIRES CONNEXION (CRANS) TRANSFORMATEUR RÉGLAGE MAXIMUM (MIX COMPLÈTEMENT OUVERT) Fig.
-
Page 7: Schéma De Raccordement Hydraulique Recommandé
MITIGEUR DE DURETÉ EN SORTIE (ÉCHAPPEMENT) Pour obtenir de l'eau quelques degrés plus dure en sortie (échappement), utiliser le mitigeur de dureté situé sur le côté de la vanne, à proximité de l'évacuation. Celui-ci est normalement réglé en usine sur « fermé » (0° d'échappement). -
Page 8: Mise En Service
RACCORDEMENTS ÉLECTRIQUES : Vérifier que la prise d'alimentation électrique à laquelle le transformateur de la vanne est branché ne soit pas commandée par un interrupteur général en amont. Pour un fonctionnement correct, la vanne ne doit pas rester sous tension permanente. ... -
Page 9: Programmation Et Réglages
PROGRAMMATION ET RÉGLAGES PRÉSENTATION DE L'ÉCRAN ET DES TOUCHES DE FONCTION B = ÉCRAN : Indique toutes les fonctions et services actifs de la vanne C = TOUCHE OK : Confirmer la modification des paramètres / Naviguer dans les pages de paramètres / Accéder aux paramètres de programmation D = TOUCHE HAUT : Permet d'augmenter la valeur... -
Page 10: Paramètres Affichés Non Modifiables
distribuables (uniquement en cas de configuration volumétrique) et reviendra à l'heure actuelle. Le système continuera à fonctionner en mode automatique. Fig. 4 EXÉCUTION D'UNE RÉGÉNÉRATION MANUELLE IMMÉDIATE La régénération manuelle immédiate est le mode permettant d'effectuer immédiatement le cycle de régénération des résines. -
Page 11: Programmation De La Carte Électronique
PARAMÈTRES DE FONCTION VOLUME : Appuyer sur la touche HAUT pendant 5 secondes. En appuyant de façon séquentielle sur la touche SELECT FUNCTION, les paramètres suivants s'afficheront : « Litres distribuables » = il s'agit des litres d'eau adoucie actuellement disponibles avant l'activation de la régénération, calculés par la carte électronique en fonction des paramètres définis. - Page 12 PROGRAMMATION DE LA CARTE ÉLECTRONIQUE Pour programmer la carte électronique en fonction des valeurs standards de litres de résine, procéder comme suit : Appuyer pendant 5 secondes sur la touche SELECT FUNCTION pour accéder aux paramètres de programmation. Utiliser les touches HAUT et BAS pour modifier les valeurs affichées.
- Page 13 DURETÉ : dureté de l'eau en entrée mesurée en °F (TH). Cette valeur est essentielle car elle est nécessaire au calcul de la quantité d'eau distribuable par l'adoucisseur. (par défaut : 040 - min : 001 max : 200 - pas : 001) RÉSERVE : quantité...
-
Page 14: Modifier La Langue
MODIFIER LA LANGUE Pour modifier la langue de la carte, appuyer simultanément pendant 5 secondes sur les touches HAUT et SELECT FUNCTION. Dans le menu « Langue », modifier la langue d'affichage en appuyant sur les touches HAUT ou BAS et confirmer en appuyant sur la touche SELECT FUNCTION. - Page 15 COD.W010752 Page 14 28/07/14...
