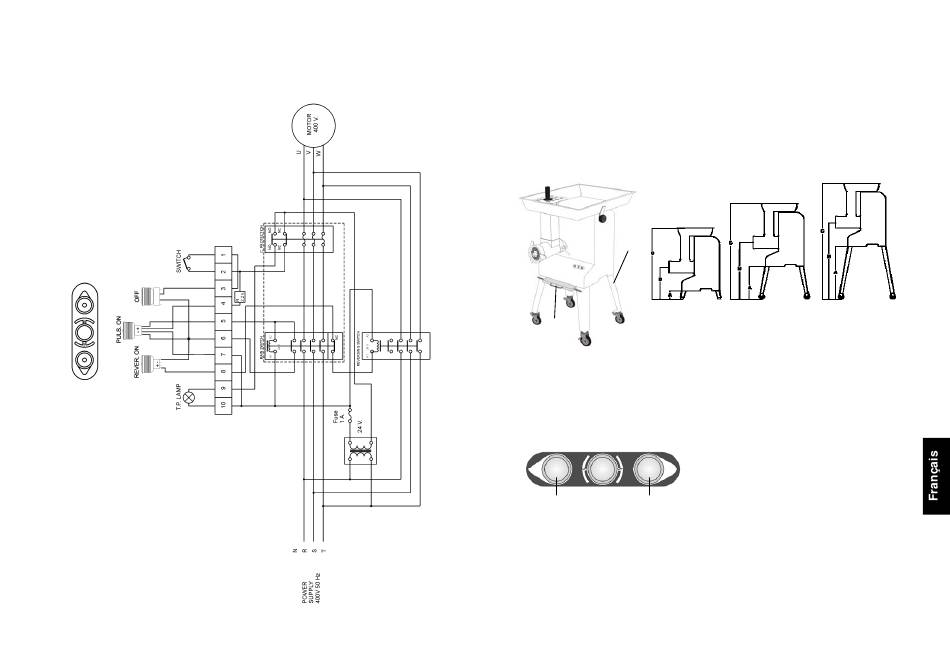

2.5.2 - Schéma électrique monophasé et triphasé avec protection de
surintensité optionnel
Fig. 2.5.2
12
2.6 - Optional
2.6.1 Optional: socle avec roues (A fig. 2.6.1)
Faire attention quand on déplace la machine avec chariot et roues.Tout d'a-
d'abord, ne oubliez pas de DEBLOQUER LES ROUES avant de déplacer la ma-
chine, sinon on risque de la renverser et de provoquer par conséquence des lé-
sions personnelles et des dommages à la machine même.De plus faites attention
à le sol sur lequel on fait glisser la machine, parce que si il y a des trous, des mar-
ches, des échappements larges ou des culières, la machine pourrait tomber.
A
Socle petit
B
A: 131 mm
Fig. 2.6.1
B: 347 mm
C: 726 mm
2.6.2 Optional: bac en polyéthilène (B fig. 2.6.1)
Le support bac en polyéthilène peut soutenir poids PAS SUPERIEUR à Kg 12
3 - Commandes et indicateurs
3.1 - Liste des commandes et des indicateurs
1
2
3
1 - Bouton de mise en route (continu)
- Appuyer sur ce bouton pour mettre en route la machine.
2 - Bouton d'arrêt
-
Appuyer sur ce bouton pour arrêter la machine.
3 - Bouton d'inversion de marche (discontinu)
- Il permet d'inverser le sens de rotation de la vis d'alimentation.
Socle moyen avec roues
Aocle haut avec roues
A: 416 mm
A: 788 mm
B: 632 mm
B: 1004 mm
C: 1011 mm
C: 1383 mm
Fig. 3.1.1
13
