Touche/Del De Température Réelle; Touche/Del De La Température Cible; Touches/Del De L'échelle De Température; Touches/Del De Marche/Arrêt De La Zone Du Réchauffeur - Graco Reactor E-XP1 Fonctionnement

Touche/DEL de
température réelle
Appuyez sur pour afficher la température réelle.
Appuyer sur et maintenez enfoncé pour afficher
le courant électrique.
Touche/DEL de la
température cible
Appuyer sur pour afficher la température cible.
Appuyez sur et maintenez enfoncé pour afficher
la température du circuit imprimé de régulation du réchauffeur.
Touches/DEL de l'échelle
de température
°
C
Appuyez sur ou
de température.
Touches/DEL de Marche/Arrêt
de la zone du réchauffeur
Appuyez sur pour activer et désactiver les zones
du réchauffeur. Ces touches servent également à effacer les
codes de diagnostic de la zone du réchauffeur ; consultez
la page 37.
Les DEL clignotent lorsque les zones du réchauffeur sont
activées. La durée de chaque clignotement indique
la durée de fonctionnement du réchauffeur.
313141T
° F
pour afficher l'échelle
Régulation et indicateurs de température
Touches en forme de flèche
pour la température
Appuyer sur puis sur
paramètres de température par incrément de 1 degré.
Affichages de la température
Affichent la température réelle ou la température cible des
zones de chauffage en fonction du mode sélectionné.
La valeur affichée par défaut au démarrage est la valeur
réelle. La plage est de 0-88 °C (32-190 °F) pour A et B, de
0-82 °C (32-180 °F) pour le flexible.

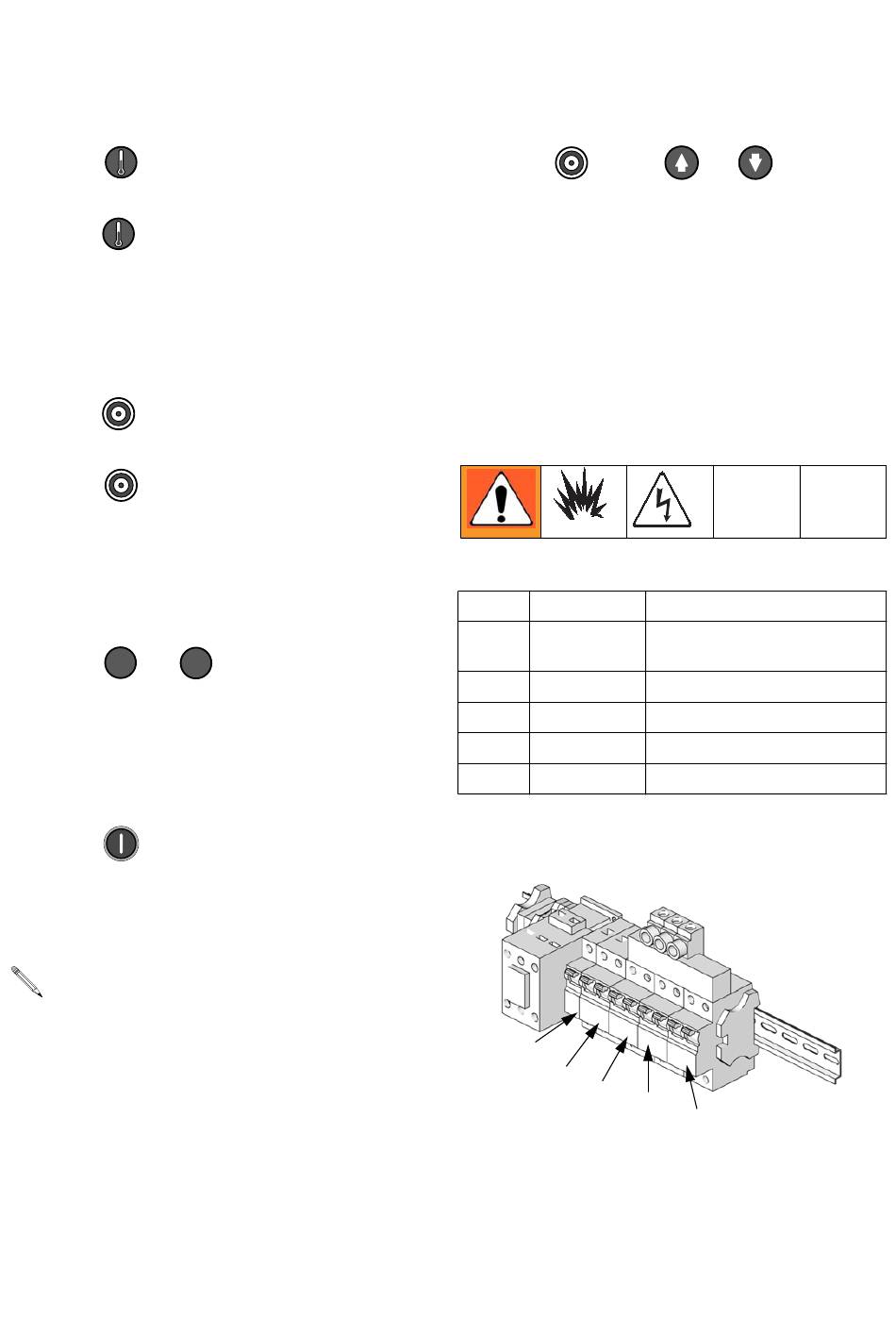

Disjoncteurs

Situé à l'intérieur de l'armoire du Reactor.
Réf. Dimensions
CB1 50 A
CB2 40 A
CB3 25, 40*
CB4 25, 40*
CB5 20
* Suivant le modèle.
CB1
CB2
CB3
Consultez le manuel de réparation 312066 pour en savoir
sur les câblages.
ou pour régler les
Composant
Flexible/Transformateur
secondaire
Transformateur primaire
Réchauffeur A
Réchauffeur B
Moteur/pompes
CB4
CB5
ti9884a
17
