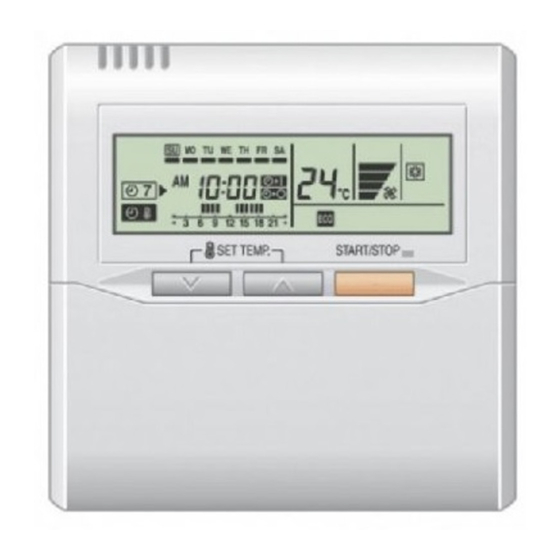

- Page 1 Gamme Notice d’installation A l’usage du personnel autorisé seulement Télécommande fi laire - UTY-RNNYM...
-
Page 3: Table Des Matières
SOMMAIRE 1. PRÉCAUTIONS ET AVERTISSEMENTS 2. ACCESSOIRES 3. SPÉCIFICATION DE CÂBLAGE 4. CHOIX DE L’EMPLACEMENT 4.1. Dimensions ...............................5 4.2. Indication de fonctionnement........................6 5. INSTALLATION DE LA TÉLÉCOMMANDE 5.1. Installation ..............................6 5.2. Paramétrage des micro-interrupteurs .......................7 5.3. Connexion du câble de la télécommande ....................8 5.3.1. -
Page 4: Précautions Et Avertissements
PROCÉDURE D’INSTALLATION 1. PRÉCAUTIONS ET AVERTISSEMENTS Pour effectuer une installation sécurisée et obtenir un fonctionnement optimal, vous devez : • Lire attentivement cette notice d’installation avant de commencer l’intervention. • Respecter l’ensemble des précautions et avertissements relatifs à la sécurité indiqués dans cette notice. -
Page 5: Accessoires
PROCÉDURE D’INSTALLATION 2. ACCESSOIRES Les accessoires d’installation suivants sont fournis avec la télécommande. Veuillez-les utiliser conformément aux instructions. I ATTENTION • Les accessoires standards sont systématiquement présents dans les emballages. • Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages. Désignation Forme Qté... -
Page 6: Indication De Fonctionnement
PROCÉDURE D’INSTALLATION 4.2. Indication de fonctionnement Fig. 2 Panneau d’affichage 18 19 23 24 25 26 27 Légende 1. Bouton «SET TEMP.» 12. Bouton Réglage de la température. Sélection de la position horizontale des volets et du 2. Bouton «TIMER MODE / CLOCK ADJUST» balayage horizontal permanent. -
Page 7: Paramétrage Des Micro-Interrupteurs
PROCÉDURE D’INSTALLATION Débranchez ensuite le connecteur afi n de ne Fig. 5 pas endommager les fi ls de raccordement en laissant le couvercle suspendu au boîtier. N’oubliez pas de remettre le connecteur en place lors du remontage du couvercle. Fig. 3 Face avant Arrière du Fig. -
Page 8: Procédure D'installation
PROCÉDURE D’INSTALLATION Etat N° Détail Ne pas modifi er Reportez-vous au § Méthodes d’installations spéciales. * Suivre les indications du § Invalide Réinitialisation du fi ltre et affi chage fi ltre Paramétrage des fonctions Ne pas modifi er Ne pas modifi er Paramétrage de la sauvegarde des données. -
Page 9: Connexion À Un Bornier
PROCÉDURE D’INSTALLATION B) Insérez le connecteur du câble de connexion dans le connecteur de la platine électronique de l’unité intérieure ou de la platine interface. Fig. 10 - 2 possibilités de connexion avec un connecteur Câble de connexion Unité intérieure Connecteur Unité... -
Page 10: Nombre D'unités Intérieures Raccordables Aux Télécommandes Filaires
PROCÉDURE D’INSTALLATION 6. NOMBRE D’UNITÉS INTÉRIEURES RACCORDABLES AUX TÉLÉCOMMANDES FILAIRES En fonction du type d’unité intérieure et extérieure, le nombre d’unités intérieures raccordables à une même télécommande fi laire (contrôle de groupe) ou le nombre de télécommandes raccordables à une même unité intérieure (contrôle à l’aide de deux télécommandes) peut varier. Reportez-vous aux tableaux ci-dessous. -
Page 11: Contrôle À L'aide De Deux Télécommandes D'une Même Unité Intérieure
PROCÉDURE D’INSTALLATION 7.2. Contrôle à l’aide de deux télécommandes d’une même unité intérieure Deux télécommandes peuvent être indifféremment utilisées pour commander une même unité inté- rieure. Certaines unités intérieures ne peuvent être commandées par cette méthode cela dépend des mo- dèles (disponible pour les gainables, les cassettes et les plafonniers en monosplit et en maxi-multi reportez-vous au Tableau 2, page 10). -
Page 12: Mise Sous Tension
PROCÉDURE D’INSTALLATION 8. MISE SOUS TENSION Fig. 15 I ATTENTION • Contrôlez de nouveau le câblage. Un câblage inapproprié pourrait endommager l’appareil. 1. Vérifi ez le câblage de la télécommande et le paramétrage des micro-interrupteurs. 2. Remettez en place la face avant du boîtier. * N’oubliez pas de remettre le connecteur en place lors du remontage de la façade avant. -
Page 13: Paramétrages Des Fonctions
PROCÉDURE D’INSTALLATION Effectuez le « Paramétrage des fonctions » I ATTENTION conformément aux conditions d’installation à • Lors de la sélection du l’aide de la télécommande. (Consultez la no- paramétrage de la télécom- tice d’installation de l’unité intérieure pour plus mande, si la valeur de la d’information sur les numéros de fonction et les température mesurée entre... -
Page 14: Détails Des Fonctions
PROCÉDURE D’INSTALLATION 4. Appuyez sur les boutons «SET TEMP» pour Fig. 21 sélectionner la valeur paramétrée. L’affi chage clignote comme indiqué à droite pendant la sé- lection de la valeur paramétrée. Fig. 20 Valeur paramétrée 6. Répétez les étapes 2 à 5 pour effectuer d’autres réglages. -
Page 15: Nettoyage Du Fi Ltre
PROCÉDURE D’INSTALLATION 10.2.1. Nettoyage du fi ltre 10.2.4. Encastrement de l’unité intérieure dans un mur Un signal apparaît sur l’unité intérieure pour avertir l’utilisateur lorsqu’il faut nettoyer le fi ltre. Lorsque l’on encastre l’unité intérieure dans un Paramétrez la périodicité de l’affi chage de l’aver- mur, il faut que les volets dirigent l’air au souf- fl... -
Page 16: Redémarrage Automatique
PROCÉDURE D’INSTALLATION 10.2.8. Redémarrage automatique 10.2.11. Contrôle entrée externe Activation ou désactivation automatique du sys- Le mode Fonctionnement/Mode Arrêt ou le mode tème de redémarrage après une coupure de Arrêt Forcé peuvent être sélectionnés. courant. Paramétrage N° de la fonction Valeur Paramétrage N°... -
Page 17: Paramétrages Éffectués
PROCÉDURE D’INSTALLATION 10.2.14. Paramétrages éffectués Fig. 22 Notez tous les paramétrages dans le tableau suivant : Valeur Fonctions paramétrée Nettoyage du fi ltre Pour terminer l’essai, appuyez sur le bouton Hauteur sous plafond «START/STOP». Nombre de voie de souf- fl age Encastrement de l’unité... -
Page 18: Codes Erreurs
EN OPTION 12. CODES ERREURS Si vous utilisez une télécommande fi laire, les codes erreurs vont apparaître sur l’affi chage de la télécommande. Si vous utilisez une télécommande infrarouge, le voyant du recepteur infrarouge va transmettre les codes erreurs en faisant cli- Fig. - Page 19 EN OPTION Affi chage par des voyants lumineux Code erreur affi ché sur la Description OPERATION TIMER ECONOMY télécommande (Vert) (Orange) (Vert) fi laire ● (6) ● (3) ◊ Erreur Inverter ● (6) ● (4) ◊ Erreur fi ltre actif et erreur PFC ●...
