Instructions Originales
FR

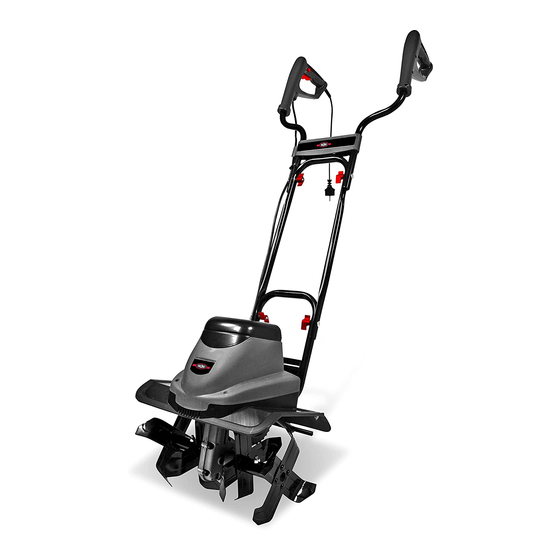

Motobineuse électrique
Original instruction
GB
Electric cultivator
Réf : RAC1050ET-1
32 rue aristide Bergès –ZI 31270 Cugnaux - France
Tel : +33 (0)5.34.502.502 Fax : +33 (0)5.34.502.503
RoHS
COMPLIANT
2002/95/EC
BUILDER
PP

Publicité

Table des Matières
loading

Manuels Connexes pour Racing RAC1050ET-1

Sommaire des Matières pour Racing RAC1050ET-1

  • Page 1 Instructions Originales Motobineuse électrique Original instruction Electric cultivator RoHS COMPLIANT Réf : RAC1050ET-1 2002/95/EC BUILDER 32 rue aristide Bergès –ZI 31270 Cugnaux - France Tel : +33 (0)5.34.502.502 Fax : +33 (0)5.34.502.503...

  • Page 5: Illustration Et Explication Des Pictogrammes

    Illustration et explication des pictogrammes Attention ! Lisez attentivement le Attention ! Les lames ne manuel et suivez les recommandations s’arrêtent pas immédiatement après et instructions de sécurité. que la machine a été éteinte. Attention ! Portez toujours Eteignez toujours l’appareil, des lunettes de sécurité, une protection débranchez l’alimentation et attendez auditive, des gants de protection et des...

  • Page 6: Instructions De Sécurité

    9. Aile 10. Plaque de protection 11. Dents Instructions de sécurité Lisez les instructions d’utilisation et agissez en conséquence. Conservez-les pour une utilisation générale. Respectez les recommandations de sécurité et les avertissements concernant l’appareil. Utilisez toujours cet outil selon les instructions de ce manuel. 1.
  • Page 7 e) Marcher à travers les pentes, jamais aller d’en haut en bas. f) Exercer une extrême précaution lors du changement de direction sur les pentes. g) Ne pas travailler sur des pentes excessivement raides. h) Utiliser une extrême précaution lors du renversement ou le tractage de la machine vers soi.
  • Page 8 éliminer tous les objets qui pourraient être projetés par la machine. Surveillez également la présence de corps étrangers pendant l’utilisation. Ne travaillez qu’en plein jour ou avec une lumière artificielle suffisamment puissante. Protégez vos yeux et portez un écran facial ou un masque antipoussières si vous travaillez dans un endroit poussiéreux.
  • Page 9 téléphoniques, de tuyaux ou de conduits. Avant de brancher la prise, assurez-vous que le régime nominal de la prise est correct et qu’il correspond à celui indiqué sur l’étiquette de l’appareil indiquant la charge prévue. L’utilisation de l’appareil est uniquement autorisée si la distance de sécurité fournie par le guidon est respectée.
  • Page 10 électriques et mécaniques. L’engin devra être arrêté lorsque l’on apporte des opérations de maintenance et de nettoyage, lors du changement d’outils ou lorsqu’il est transporté par des moyens autres que sous sa propre puissance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
  • Page 11 Avant de démarrer Intention d’utilisation Cet appareil doit être utilisé uniquement comme un comme motobineuse électrique permettant d’aérer les pelouses et les étendues herbeuses dans les jardins privés domestiques et les jardins d’agrément. Il n’est pas conçu pour être utilisé dans les espaces publics, les parcs, les terrains de sport ni dans l’agriculture ou la foresterie.

  • Page 12: Démarrage

    Serrez complètement tous les vis et écrous. Utilisez les deux pinces à câble fournies (28) pour maintenir le câble. Démarrage Branchement au secteur (Fig. 2) Sécurisez le cordon prolongateur avec le support de câble (2) et branchez la fiche de l'appareil. La boucle du câble d'alimentation doit être suffisamment longue pour pouvoir glisser d'un côté...
  • Page 13 Si la motobineuse s’enfoncent suffisamment profondément pour rester sur place, balancez doucement la machine d’un coté à l’autre pour qu’elle reparte à nouveau vers l’avant. Pour préparer un lit de semence, nous vous recommandons d’utiliser l’une des figures de passage indiquées dans la Fig. 4. Figure de passage A –...
  • Page 14 Maintenance et Stockage Avant de procéder à toute intervention de maintenance, coupez l’alimentation électrique en débranchant la prise du câble d’allongement. Avant chaque utilisation de l’appareil Vérifiez le cordon de branchement afin de déceler tous signes de dommages ou d’usure. Remplacez le cordon s’il est craquelé, fendu ou endommagé. Vérifiez l’état du cylindre de coupe et assurez-vous que tous les raccords filetés sont bien ajustés.
  • Page 15 Avant chaque utilisation, vérifiez l’état des dents. Aiguisez ou remplacez les dents par de nouvelles si nécessaire. Pour cela, nous vous recommandons de faire appel à un spécialiste. Attention ! Coupez l’alimentation électrique et portez des gants de protection. Pour retirer toutes les dents de l’arbre : Retirez la cheville d’arrêt de l’extrémité...

  • Page 16: Spécifications Techniques

    Essuyez toutes les surfaces métalliques avec un torchon imprégné d’huile afin de les protéger contre la corrosion (huile non-résineuse) ou vaporisez-les d’une fine couche d’huile. Repliez le guidon et stockez l’appareil dans un lieu adapté. Spécifications techniques Tension d’alimentation : 230V~50Hz Consommation électrique : 1 kW...

  • Page 17: Dépannage

    Dépannage Problème Causes possibles Remède Le moteur ne Pas d’électricité Vérifiez le branchement électrique démarre pas Cordon défectueux Vérifiez cordon, branchez-le, remplacez-le si nécessaire ou faites-le réparer par une personne qualifiée. Combinaison interrupteur Faites-la réparer dans un atelier sécurité/ prise spécialisé...
  • Page 18 Liste des pièces Pos. Description Pos. Description Cache du ventilateur Jeu de dents gauche Coffre du moteur Jeu de dents droite Moteur complet Poignée avec câble complet Plaque de protection Support de guidon Aile Vis M6x45 Obturateur d’échappement Collier de fixation Obturateur arrière Section milieu du guidon...

  • Page 19: Dessin Éclaté

    Dessin éclaté...

  • Page 20: Pictogram Illustration And Explanation

    Pictogram illustration and explanation Caution! Read the instruction Danger ! Keep hands and manual and follow the warning and feet away from the cutting equipment! safety instructions! Caution! Always wear eye Always switch off the device, protection and earmuffs! disconnect the power and wait till the machine comes to a standstill prior to maintenance, cleaning or repair work! Do not use the device in wet...

  • Page 21: Safety Instructions

    9. Fender 10. Protective shield 11. Tines Safety instructions Read the operating instructions and act accordingly. Keep it for general use. Comply with the safety information and the warning on the device. Always use this device according to the instructions in this manual. 1.
  • Page 22 i) Do not change the engine governor settings or over speed the engine; j) Start the engine carefully according to manufacturer instructions and with feet well away from the tool; k) Do not put your hands or feet near or under rotating parts; l) Never pick up or carry a machine while the engine is running;...
  • Page 23 when they are bare feet or in sandals. Proper use The user is responsible for third parties while working with the device. People not acquainted with the operating instructions, children, juveniles who have not yet reached the minimum age for using this device, and people under the influence of alcohol, drugs or medication are not allowed to use the device.
  • Page 24 Be aware of extension cord while operation. Be careful not to trip over cord. Always guide the cord away from tines at all times. If the device strikes a foreign body, examine the application for signs of damage and carry out any necessary repairs before restarting and continuing to work. If the device should start to vibrate abnormally, switch off the motor and check for the cause immediately.
  • Page 25 with DIN 57282 and VDE 0282 regulations; the cross-section of the wire (max. length 75 m) should be at least 1.5 mm . Use H07RN-F harmonized cable. Before starting up Intend use This appliance is only intended as an electric tiller for aerating lawns and grassy areas in private domestic and hobby gardens.
  • Page 26 supplied screws (27) and swing nuts (30). Mount guide bar (29) to lower section (32) and fix by two supplied screws (27) and swing nuts (30). Tighten all screws and nuts completely. Using supplied two cable clips (28) to hold cable. Additional wheels Install the wheels (35) to the bar lower section (32) and fix by supplied screw (33) and swing nut (45).
  • Page 27 By pulling tiller back towards yourself, the tines will dig deeper and more aggressively. For breaking sod or deep tilling, allow the tines to pull the tiller forward to the end of your arm’s reach, then firmly pull the tiller back towards you. By repeatedly allowing the tiller to move forward and then pulling back to you, the tiller will be most effective.
  • Page 28 Maintenance and Storage Before carrying out any maintenance operations, cut off the electric power supply by disconnecting the plug from the extension cable. Prior to each time the application is used Check the connecting cable for signs of damage or ageing. Replace the cable if it is cracked, split or damaged.
  • Page 29 Caution! Disconnect the mains and wear protective gloves. To remove the complete tines from the shaft: Remove the lock pin from the end of the shaft. Take off the outer tine set from shaft. Remove the lock pin and take off the inner tine set from tine shaft. Reverse above steps to install tines.

  • Page 30: Environment And Recycling

    corrosion (non-resinous oil), or spray a fine coat of oil onto them from a can. Fold the guide bar down, and store it in a suitable place. Technical Data Power supply voltage : 230V~50Hz Power consumption : 1 kW Idle speed : 380 min Working width : 360 mm...
  • Page 31 Troubleshooting Problem Possible causes Remedy Motor does No electricity Check mains connection not start Defective cable Check cable, plug in, replace if required, or have it repaired by a qualified person Defective safety Arrange for repair in a specialist workshop switch/plug combination Overheat protection...

  • Page 32: Parts List

    Parts list Pos. Description Pos. Description Ventilator cover Tine set left Motor housing Tine set right Motor complete Handle complete with cable Protective shield Guide bar bracket Deck Screw M6x45 Exhaust cover Cable clip Exhaust back cover Guide bar middle section Coupler Swing nut M6 Flexible shaft...

  • Page 33: Explosion Drawing

    Explosion drawing...
