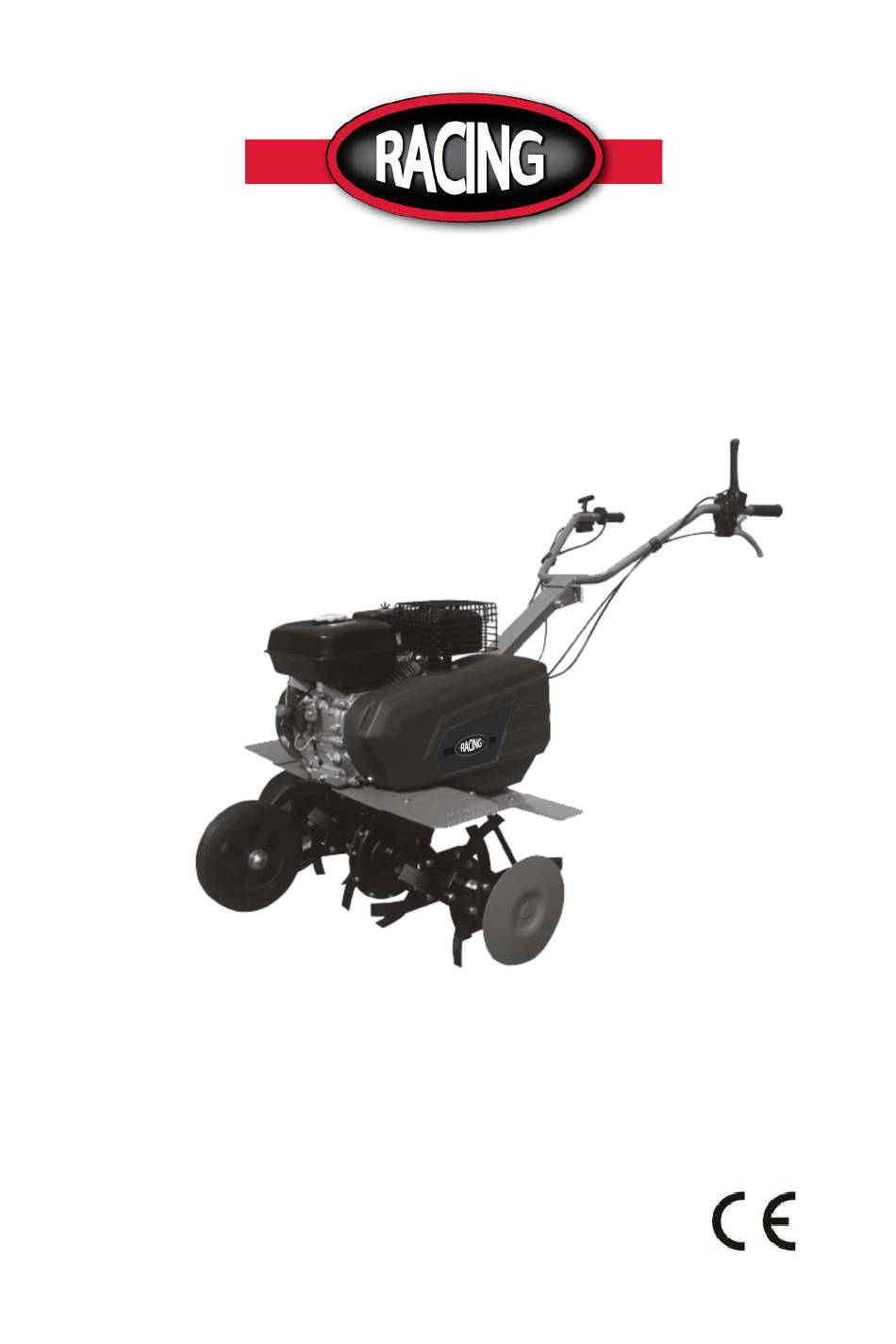

- Page 1 INSTRUCTIONS ORIGINALES MOTOBINEUSE THERMIQUE RAC196PTL6T NOTICE D’INSTRUCTIONS ATTENTION: LIRE ATTENTIVEMENT CETTE NOTICE AVANT UTILISATION BUILDER SAS 32, rue Aristide Bergès - ZI 31270 Cugnaux – France Made in PRC...
- Page 2 PRÉCAUTION : Lisez ces instructions attentivement. Soyez aussi familiarisé que possible avec les contrôles et l'utilisation correcte de l'équipement. ATTENTION: Pour votre sécurité et celle des autres, faites particulièrement attention à ces précautions : Lisez ce manuel avant utilisation Risque de projections! Gardez les passants à au moins 15 m Attention : outil rotatif! Danger: débrancher le fil de la bougie avant de réparer l'unité！...
- Page 3 Vérifiez l'huile et le carburant avant de commencer à utiliser！ la machine doit toujours être utilisée conformément à ces instructions. Le moteur doit être arrêté lors de la réalisation des opérations de maintenance et de nettoyage, en cas de changement d'outils et lorsque la machine est transporté...
- Page 4 2) Préparation a) Lorsque vous travaillez, portez toujours des chaussures de protections et des pantalons longs. N'utilisez pas l'équipement les pieds nus ou avec des sandales. b) Inspectez complètement la zone où l'équipement va être utilisé, et enlevez tous les objets qui peuvent être éjectés par la machine. •...
- Page 5 g) Faites extrêmement attention lorsque vous faites demi-tour ou que vous tirez l’appareil vers vous. Ne changez pas la configuration du régulateur de régime et ne faites pas surchauffer le moteur. Démarrez le moteur avec précaution conformément aux instructions et avec les pieds bien éloignés des lames.
- Page 6 Risques d'incendie et de brûlures L'essence est très inflammable et les vapeurs d'essence sont explosives. Faites extrêmement attention lorsque vous manipulez de l'essence. Laissez l'essence hors de portée des enfants. Faites le plein dans une zone bien ventilée, avec le moteur arrêté. Arrêtez le moteur et laissez-le refroidir avant de faire le plein.
- Page 7 REPRESENTATION STRUCTURELLE 1. EMBRAYAGE AVANT 7. DISQUE ARRIERE 2. EMBRAYAGE ARRIERE 8. JEU DE LAMES 3. POIGNEE 9. ROUE AVANT 4. POUTRE 10. MOTEUR 5. CARTER DE COURROIE 11. ACCELERATEUR 6. GARDE-BOUE EXTERNE 12. INTERRUPTEUR D'ARRET...
- Page 8 MONTAGE 1. Ouvrir l'emballage et sortir soigneusement la machine ! 2. Installer la barre de traine Mettre la barre de traine dans l'orifice à l'arrière du châssis. Fixer la vis M8x16 sur le côté.
- Page 9 3. Installer les lames : 3 SETS DE LAMES, 8 vis M10, 8 écrous M10 Connecter le set le lame et le disque arrière avec les vis et les écrous M10. Ensuite, mettre le set de lame à l'arbre du réducteur. Serrer les vis M10x45 et les écrous M10.
- Page 10 5. Installation de la barre. Installer la poutre au châssis avec 4 vis M8x16. Retirer le boulon et la goupille de la poutre, mettre la barre sur la poutre et fixer avec le boulon et la goupille. Installer l'accélérateur, l'embrayage avant, l'embrayage arrière à la barre.
- Page 11 6. Installer le garde-boue interne : Fixer les garde-boue gauche et droit avec 2 vis et 2 écrous M6x12.
- Page 12 7. Installer le garde-boue externe : 2 garde-boue externes, 6 vis M6x12, 6 écrous M12 Mettre le garde-boue externe au-dessus du garde-boue interne, et serrer la vis M6x12. REGLAGE ET FONCTIONNEMENT Les micro-lames sont appropriées pour cultiver le sol sableux, argileux et sec.
- Page 13 Placer les lames sur une surface plane et retirer le bouchon d'huile, puis remplir avec de l'huile de haute qualité jusqu'à l'épaulement inférieur de l'orifice d'huile. Réglage de la roue avant Dévisser le boulon, retirer la roue, la mettre vers le haut pendant les travaux.
- Page 14 Démarrage et arrêt S'assurer que l'interrupteur d'arrêt est en position Marche avant de démarrer le moteur. S'assurer que l'interrupteur d'arrêt est en position Arrêt pour arrêter le moteur. Réglage d'accélérateur S'assurer que l'accélérateur est tourné sur la position "lièvre" avant de démarrer.
- Page 15 Démarrage Lire attentivement les instructions sur le moteur et maitriser les connaissances avant de démarrer. Tirer légèrement sur la poignée jusqu'à une résistance, puis tirer fermement. Ne pas laisser la poignée de démarrage revenir brusquement sur le moteur ; la remettre gentiment pour éviter des dégâts sur le démarreur. Opération de l'embrayage ...
- Page 16 CARACTERISTIQUES Moteur: Moteur à explosion, 4 temps Type: 6,5HP Cylindrée:196CC Puissance:3,5 kW, 3600/min Réservoir du carburant:3.6L Outils de binage: 6 éléments coupants et deux disques Largeur de travail sans disques de protection: 59cm Largeur de travail avec disques de protection: 68cm Diamètre du jeu de lames: 30cm Vitesse de rotation du jeu de lames:142tr/min Mode de démarrage: Lanceur manuel...
- Page 17 ENTRETIEN Les opérations de maintenance sont prévues pour les conditions normales de fonctionnement. Si l'opération a lieu dans d'autres conditions, nous vous recommandons de contacter votre revendeur pour qu’il s’occupe machine. 1. Coupez moteur débranchez bougie d'allumage avant les opérations de maintenance. 2.
- Page 18 ZI, 32 rue aristide Bergès – 31270 Cugnaux - France Déclare que la machine désignée ci-dessous : MOTOBINEUSE THERMIQUE RAC196PTL6T Numéro de série : 20200722365-20200722934 Est conforme aux dispositions de la directive « machine » 2006/42/CE et aux réglementations nationales la transposant ;...
- Page 19 GARANTIE GARANTIE Le fabricant garantit le produit contre les défauts de matériel et de main-d’œuvre pour une période de 2 ans à compter de la date d’achat originelle. La garantie s’applique si le produit est à usage domestique. La garantie ne s’étend pas pour des pannes dues à...
- Page 20 PANNE PRODUIT QUE FAIRE SI MA MACHINE TOMBE EN PANNE? Si vous avez acheté votre produit en magasin : a) Videz le réservoir d’essence. b) Veillez à ce que votre machine soit complète ( accessoires fournis ) et propre ! Si ce n’est pas le cas le réparateur refusera la machine.
- Page 21 EXCLUSIONS DE GARANTIE LA GARANTIE NE COUVRE PAS : • La mise en route et les réglages du produit. • Les dommages consécutifs à une usure normale du produit. • Les dommages consécutifs à une utilisation non conforme du produit. •...
