Montage
5
Montage
5.1
Conditions de montage
5.1.1
Ensemble de mesure
Un ensemble de mesure optique comprend :
• Capteur (photomètre) OUSAF44
• Transmetteur, par exemple Liquiline CM44P
• Jeu de câbles, par exemple CUK80
• Chambre de passage OUA260
1
7
6
3

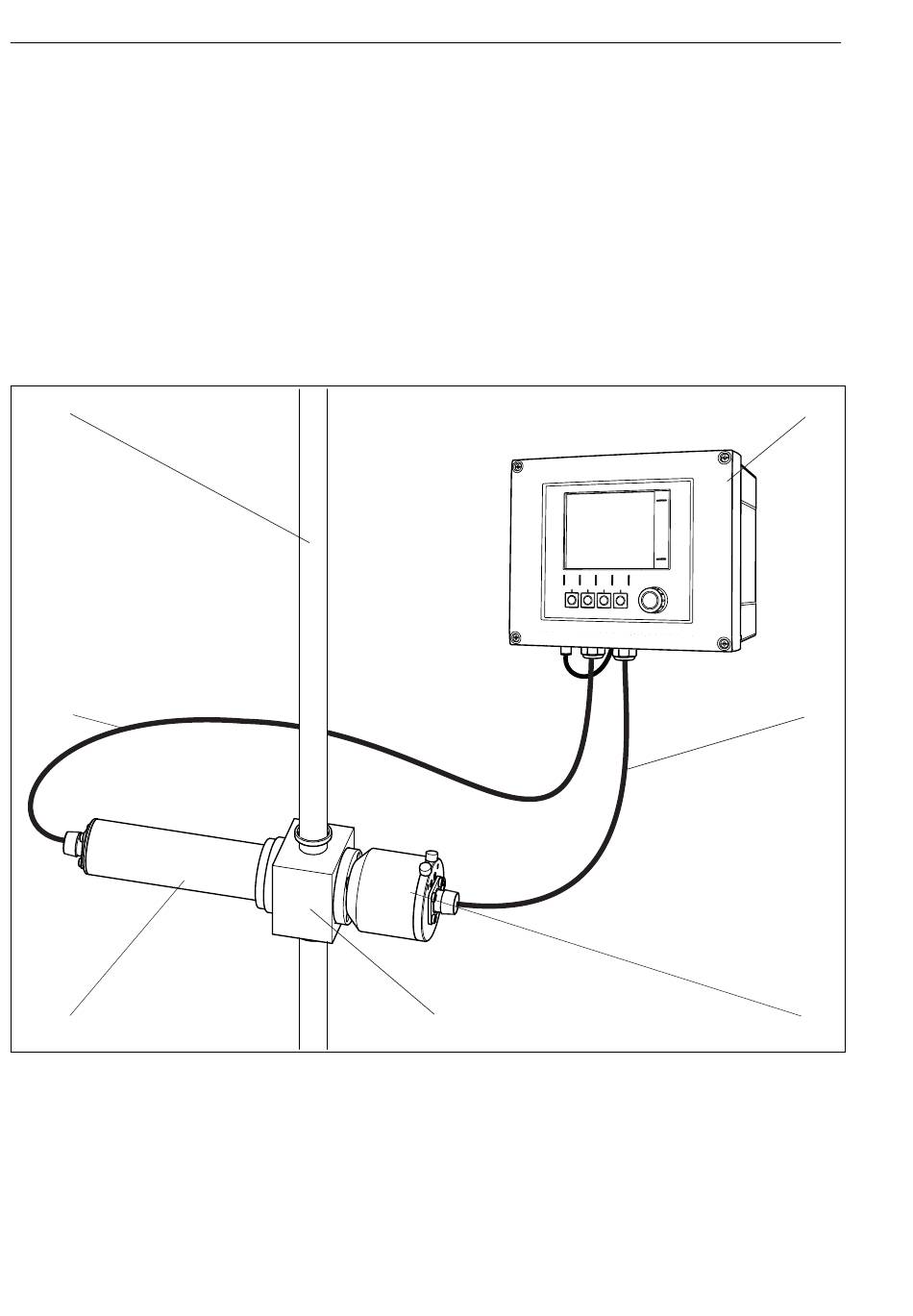

Exemple d' e nsemble de mesure avec un photomètre
1
Conduite
2
Transmetteur CM44P
3
Jeu de câbles CUK80
4
Capteur : détecteur
10
5
5
Chambre de passage OUA260
6
Capteur : source lumineuse (lampe)
7
Jeu de câbles CUK80
OUSAF44
2
3
4
