ALFRA ROTABEST 80B Mode D'emploi

Perceuse à socle magnétique
Masquer les pouces Voir aussi pour ROTABEST 80B:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
ALFRA ROTABEST
mETALLkERnBOhRmASchinE
de
mETAL cORE dRiLLing mAchinE
eN
pERcEuSE à SOcLE mAgnéTiquE
FR
mÁquinA TALAdRAdORA dE nÚcLEO mETÁLicO
eS
All manuals and user guides at all-guides.com
80B
®
BEdiEnungSAnLEiTung | OpERATiOn mAnuAL | mOdE d'EmpLOi | mAnuAL dE inSTRucciOnES
#18481

Publicité

Table des Matières
loading

Manuels Connexes pour ALFRA ROTABEST 80B

Sommaire des Matières pour ALFRA ROTABEST 80B

  • Page 1 All manuals and user guides at all-guides.com ALFRA ROTABEST ® mETALLkERnBOhRmASchinE mETAL cORE dRiLLing mAchinE pERcEuSE à SOcLE mAgnéTiquE mÁquinA TALAdRAdORA dE nÚcLEO mETÁLicO #18481 BEdiEnungSAnLEiTung | OpERATiOn mAnuAL | mOdE d‘EmpLOi | mAnuAL dE inSTRucciOnES...

  • Page 2: Table Des Matières

    All manuals and user guides at all-guides.com inhALTSVERzEichniS ............3 - 8 Sicherheitshinweise ..........................3 Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör .......... 4 Gerätebeschreibung ..........................5 Inbetriebnahme, Arbeiten mit Kernbohrern ................... 6 Arbeiten mit Vollbohrern, Wartung und Inspektion ..................7 EG-Konformitätserklärung ........................8 Ersatzteile, Ersatzteilstückliste ......................27-28 Explosionszeichnung Motor AHB 32/4, Stückliste Motor AHB 32/4 ...........29-30 Vor inbetriebnahme Bedienungsanleitung lesen und aufbewahren!

  • Page 3: Sicherheitshinweise

    All manuals and user guides at all-guides.com Sehr geehrter kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können.

  • Page 4: Bestimmungsgemässe Verwendung

    AC=3,5 mm/s und VC=3,2 mm/s Weitere Funktionen Motor-Not-Aus Magnetfeldsensor VERFügBARES zuBEhöR Verfügbares zubehör Art.-nr. Transportkasten 189412037 Kühlmitteleinrichtung 189412029 Kühlmittel ALFRA BIO 4000 21040 AMK 3 Werkzeugaufnahme 18025 Sicherheitsgurt 189490501 Inbusschlüssel 2,5 mm DIN911-2,5 Inbusschlüssel 4,0 mm DIN911-4,0 Inbusschlüssel 6,0 mm DIN911-6,0 Spänehaken...

  • Page 5: Gerätebeschreibung

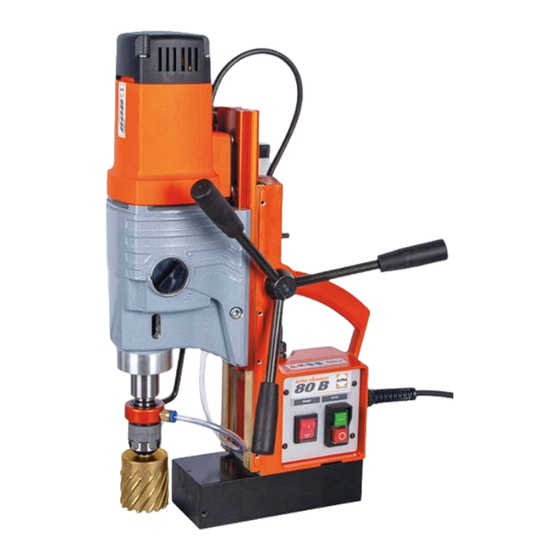

    All manuals and user guides at all-guides.com gERäTEBESchREiBung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden.

  • Page 6: Arbeiten Mit Kernbohrern

    Bei Arbeiten an Wänden und Decken die Bohreinheit mit einer Sicherheitskette sichern. Bei diesen Arbeiten empfehlen wir das Kühlen durch ein Spray (Alfra BIO 4000, Art.-Nr. 21040). 4. Den Antriebsmotor durch Betätigen des Schalters mOTOR On (3) einschalten.

  • Page 7: Wartung Und Inspektion

    • Getriebeöl oder Getriebefett erneuern • nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung.

  • Page 8: Eg-Konformitätserklärung

    All manuals and user guides at all-guides.com Eg-kOnFORmiTäTSERkLäRung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB 80B folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt:...

  • Page 9: Safety Instructions

    All manuals and user guides at all-guides.com dear customer, Thank you for purchasing an ALFRA product. Be sure to read these operation instructions closely before using your device for the first time and keep them for later reference. SAFETy inSTRucTiOnS Danger can occur when working with this machine due to improper handling and/or poor maintenance, which may lead to the destruction of the device and to severe physical injuries.

  • Page 10: Specified Conditions Of Use

    Motor emergency stop Further functions Magnetic field sensor AVAiLABLE AccESSORiES Available Accessories prod.-no. Transport case 189412037 Coolant unit 189412029 Coolant spray ALFRA BIO 4000 21040 MT3 Tool holder 18025 Safety belt 189490501 Allen key 2,5 mm DIN911-2,5 Allen key 4,0 mm DIN911-4,0...

  • Page 11: Description

    All manuals and user guides at all-guides.com dEScRipTiOn The Magnetic Core Drilling Machine can be fixed with a switchable electromagnet on ferromagnetic work pieces. The electromagnet (C) and the motor (A) can be switched on and off with the large buttons of the control panel (E).
  • Page 12 Secure the drilling machine by means of a safety chain when working on walls and ceilings. During this work we recommend using a coolant spray (Alfra BIO 4000, prod.-no. 21040). 4. Switch the motor on by operating the switch mOTOR On (3).

  • Page 13: Maintenance And Inspection

    Only use original ALFRA spare parts. View our detailed spare parts list at the end of this operating manual.

  • Page 14: Ec Declaration Of Conformity

    Ec dEcLARATiOn OF cOnFORmiTy Herewith we, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim declare that the metal core drilling machine ALFRA Rotabest RB 80B corresponds to the following directives: Machinery Directive: 2006/42/EC Low Voltage Directive: 2006/95/EC Electro-magnetic compatibility (EMC): 2004/108/EC...

  • Page 15: Consignes De Sécurité

    All manuals and user guides at all-guides.com chère cliente, cher client, Merci d'avoir choisi un produit ALFRA. Lisez ce manuel d’utilisation avec attention avant la première utilisation de votre appareil et conservez-le pour pouvoir le consulter au besoin. cOnSignES dE SécuRiTé...

  • Page 16: Utilisation Conforme

    AccESSOiRES diSpOniBLES Accessoires disponibles n° d’art. Caisse de transport 189412037 Dispositif de refroidissement 189412029 Liquide de refroidissement ALFRA BIO 4000 21040 Porte-outils AMK 3 18025 Sangle de sécurité 189490501 Clé Allen de 2,5 mm DIN911-2,5 Clé Allen de 4,0 mm DIN911-4,0 Clé...

  • Page 17: Description De L'appareil

    All manuals and user guides at all-guides.com dEScRipTiOn dE L’AppAREiL La perceuse magnétique peut être fixée aux pièces au moyen d’électro-aimants ferromagnétiques. L’électro-aimant (C) et le moteur (A) peuvent être allumés et éteints avec les grands interrupteurs sur le panneau de commande (E). Une glissière en queue d'aronde à ajustage automatique fixée sur le moteur peut être réglée en hauteur au moyen du tourniquet (F).

  • Page 18: Mise En Service

    4. Sécuriser l’unité de perçage avec la chaîne de sécurité lors du perçage dans les murs et les plafonds. Pour ces travaux, nous recommandons le refroidissement avec un spray (Alfra BIO 4000, n° d’art. 21040). 5. Allumer le moteur d’entraînement en actionnant l’interrupteur mOTEuR On (3).

  • Page 19: Travailler Avec Des Forets

    La maintenance, les contrôles et les réparations ne doivent être effectués que par des électriciens qualifiés conformément aux réglementations en vigueur dans le pays. n'utilisez que des pièces de rechange originales d’ALFRA. Vous trouverez à la fin du présent manuel d’utilisation un aperçu détaillé des...

  • Page 20: Déclaration De Conformité Ce

    Déclaration de conformité CE Alfra GmbH 2. Industriestr. 10 68766 Hockenheim déclarons que la perceuse magnétique ALFRA Rotabest RB 80B répond aux directives suivantes : Directive relative aux machines : 2006/42/CE Directive basse tension : 2006/95/CE Compatibilité électromagnétique (CEM) : 2004/108/CE Directive de limitation de l'utilisation des substances dangereuses : 2011/65/UE Les normes et documents normatifs suivants ont été...

  • Page 21: Instrucciones De Seguridad

    All manuals and user guides at all-guides.com Estimado cliente: Muchas gracias por elegir un producto ALFRA. Lea detenidamente este manual antes de usar su nuevo aparato por primera vez y guárdelo de manera que pueda consultarlo siempre que sea necesario.

  • Page 22: Uso Previsto

    AccESORiOS diSpOniBLES Accesorios disponibles n.o de art. Caja de transporte 189412037 Dispositivo de lubricante 189412029 Refrigerante ALFRA BIO 4000 21040 Portaherramientas AMK 3 18025 Cinturón de seguridad 189490501 Llave Allen de 2,5 mm DIN911-2,5 Llave Allen de 4,0 mm...

  • Page 23: Descripción Del Aparato

    All manuals and user guides at all-guides.com dEScRipción dEL ApARATO Esta máquina taladradora de núcleo magnético se puede sujetar en piezas de trabajo ferromagnéticas mediante el imán permanente incorporado y conmutable. En el panel de mando (E) con los conmutadores grandes se pueden encender y apagar el electroimán (C) y el motor (A).

  • Page 24: Puesta En Servicio

    4. Si va a trabajar en paredes o techos, asegure la unidad de taladrado con una cadena de seguridad. Para esos trabajos recomendamos enfriar con un aerosol (Alfra BIO 4000, N.o de art. 21040). 5. Encienda el motor de propulsión accionando el interruptor mOTOR On (3).

  • Page 25: Mantenimiento E Inspección

    Los trabajos de mantenimiento, comprobación y reparación solo deben ser realizados por electricistas cualificados conforme a las normas aplicables en cada país. utilice solo piezas de recambio originales de ALFRA. Encontrará una lista de piezas de recambio detallada al final de este manual.

  • Page 26: Declaración De Conformidad Ce

    La empresa Alfra GmbH 2. Industriestr. 10 68766 Hockenheim (Alemania) declara que máquina taladradora de núcleo ALFRA Rotabest RB 80B cumple las disposiciones de las siguientes directivas: Directiva de máquinas: 2006/42/CE Directiva de baja tensión: 2006/95/CE Compatibilidad electromagnética (CEM): 2004/108/CE...
  • Page 27 All manuals and user guides at all-guides.com ERSATzTEiLE | SpARE pARTS | piècES dE REchAngE | piEzAS dE REpuESTO ERSATzTEiLSTückLiSTE | pARTS LiST | LiSTE dES piEcES LiSTA dE cOmpOnEnTES pos. menge Art.-nr. | prod.-no. Beschreibung description description descripción qty. Ständergehäuse RB 189401081 housing RB 50X - 80X...
  • Page 28 All manuals and user guides at all-guides.com menge pos. Art.-nr. | prod.-no. Beschreibung description description descripción qty. Tornillo cilíndrico DIN912-M5X18-8.8 Zylinderschraube cylinder screw Vis à tête cylindrique galvanizado Arandela de muelle DIN7980-5-ST Ferderring spring washer Rondelle élastique galvanizada Tornillo de cabeza DIN913-M5X12-45H Gewindestift set screw...
  • Page 29 All manuals and user guides at all-guides.com ExpLOSiOnSzEichnung mOTOR AhB 32/4 | ExpLOdEd dRAwing mOTOR AhB 32/4 | VuE écLATéE mOTEuR AhB 32/4 | dESpiEcE dEL mOTOR AhB 32/4 STückLiSTE mOTOR AhB 32/4 | pARTS LiST mOTOR AhB 32/4 | LiSTE dES piEcES mOTEuR AhB 32/4 | LiSTA dE cOmpOnEnTES dEL mOTOR AhB 32/4 pos.
  • Page 30 All manuals and user guides at all-guides.com menge pos. Art.-nr. | prod.-no. Beschreibung description description descripción qty. Wellendichtring Bague à lèvres Reten radial de eje 189502087 Shaft seal KEIV 15x21x3 15x21x3 KEIV 15x21x3 KEIV 15x21x3 KEIV Placa de cojinete del 189813059 Getriebelagerschild Gearbox bearing shield...
  • Page 31 All manuals and user guides at all-guides.com...
  • Page 32 All manuals and user guides at all-guides.com Alfra GmbH | 2. Industriestraße 10 | 68766 Hockenheim | www.alfra.de | info@alfra.de Tel.: +49 (0) 62 05/30 51 - 0 | Fax: +49 (0) 62 05/30 51 - 150 | Fax-International: +49 (0) 62 05/30 51 - 135...
