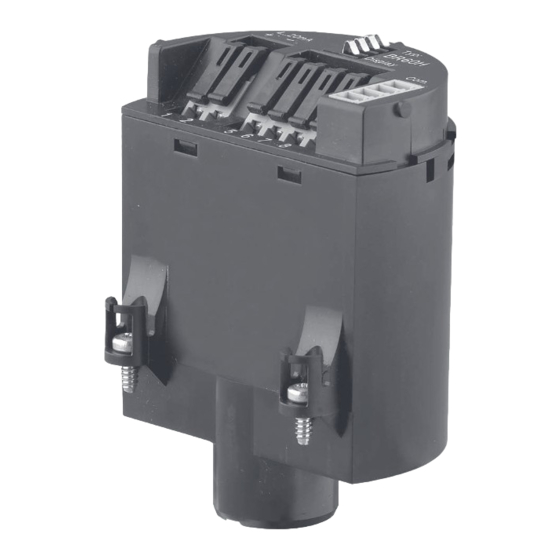

- Page 1 Électronique Manuel de référence Transmetteur de niveau à ultrasons OPTISOUND 3010C - 3050C...
-
Page 2: Table Des Matières
Structure .......................... 5 Fonctionnement ....................... 5 Emballage, transport et stockage ..................5 Montage ............................ 7 Remarques générales ...................... 7 Préparations au montage OPTISOUND 3010C, 3030C ........... 7 Préparations au montage OPTISOUND 3040C et 3050C ..........8 4.4 Étapes de montage appareils bifilaires ................8 4.5 Étapes de montage appareils à quatre fils.............. -
Page 3: Propos De Ce Document
Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. Électronique • OPTISOUND 3010C - 3050C... -
Page 4: Pour Votre Sécurité
Il est uniquement autorisé d'utiliser des appareils avec agrément ATEX correspondant dans les zones protégées contre les explosions (Ex). Tenez compte dans ce contexte des consignes de sécurité Ex spécifiques. Celles-ci font partie intégrante de la mise en service et sont jointes à tout appareil avec agrément ATEX. Électronique • OPTISOUND 3010C - 3050C... -
Page 5: Description Du Produit
Documentation – Cette notice de mise en service Fonctionnement Domaine d'application L'électronique OPTISOUND 3010C-3050C est conçue pour le rem- placement des capteurs ultrasoniques OPTISOUND 3010C-3050C. Elle est disponible en plusieurs versions (voir au chapitre "Prépara- tions au montage"). Emballage, transport et stockage Emballage Durant le transport jusqu'à... - Page 6 3 Description du produit Soulever et porter Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient d'utiliser des dispositifs appropriés et homologués pour soulever et porter. Électronique • OPTISOUND 3010C - 3050C...
-
Page 7: Montage
être les mêmes. Cela vaut en parti- culier pour les appareils possédant des agréments. Préparations au montage OPTISOUND 3010C, 3030C 4 … 20 mA/HART L'électronique SN-E.61H convient aux OPTISOUND 3010C, 3030C - 4 … 20 mA/HART : • SN-E.61HX (X = sans agrément) •... -
Page 8: Préparations Au Montage Optisound 3040C Et 3050C
4 Montage • SN-E.61PG (G = agrément CX selon la liste de produits Krohne) Foundation Fieldbus L'électronique SN-E.61F convient aux OPTISOUND 3010C, 3030C - Foundation Fieldbus : • SN-E.61FX (X = sans agrément) • SN-E.61FD (D = agréments XM, CM, UX, UF selon la liste de produits) •... - Page 9 7. Revisser les deux vis de fixation et bien les serrer 8. Raccordez les lignes de connexion conformément à la notice technique du capteur respectif 9. Revisser le couvercle du boîtier Le changement de l'électronique est ainsi terminé. Électronique • OPTISOUND 3010C - 3050C...
-
Page 10: Étapes De Montage Appareils À Quatre Fils
Le connecteur de raccordement dans le boîtier pourrait sinon se trouver dans une autre position. 6. Insérez la nouvelle électronique avec précaution. Veillez à ce que le connecteur soit dans sa position correcte. 7. Revisser les deux vis de fixation et bien les serrer Électronique • OPTISOUND 3010C - 3050C... - Page 11 8. Raccordez les lignes de liaison internes rouge à la borne 1, noire à la borne 2, fermez en plus le connecteur à fiches aux OPTI- SOUND 3040C et 3050C 9. Revisser le couvercle du boîtier Le changement de l'électronique est ainsi terminé. Pour les applications Ex, le changement de l'électronique doit être documenté en interne. Électronique • OPTISOUND 3010C - 3050C...
-
Page 12: Mise En Service
Réglage De façon générale, vous aurez à recommencer tous les réglages qui ont déjà été réalisés sur le site avec l'ancienne électronique, comme le réglage mini.-maxi. ou l'élimination des signaux parasites. Indication: Utilisez pour cela la fonction copier du module de réglage et d'affi- chage. Électronique • OPTISOUND 3010C - 3050C... -
Page 13: Entretien
6 Entretien Entretien Procédure en cas de réparation Si une réparation venait à s'imposer, veuillez contacter votre agence Krohne. Électronique • OPTISOUND 3010C - 3050C... -
Page 14: Démontage
Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. Électronique • OPTISOUND 3010C - 3050C... -
Page 15: Annexe
8 Annexe Annexe Caractéristiques techniques Caractéristiques techniques Consultez pour cela la notice de mise en service du capteur concerné. Électronique • OPTISOUND 3010C - 3050C... -
Page 16: Marque Déposée
8 Annexe Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. Électronique • OPTISOUND 3010C - 3050C... - Page 17 Notes Électronique • OPTISOUND 3010C - 3050C...
