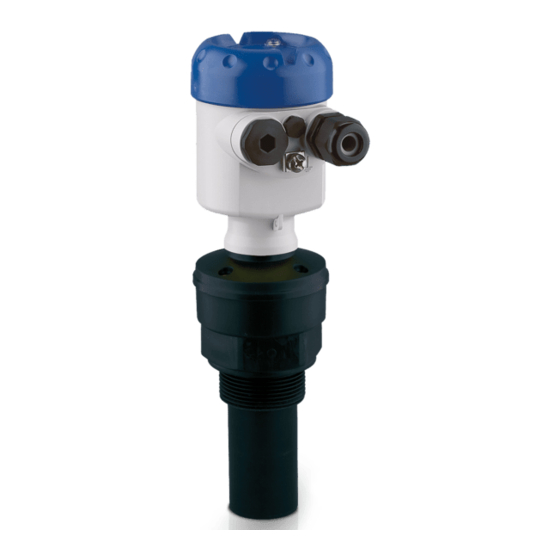

OPTISOUND 3010 C
Manuel de référence
Transmetteur de niveau à ultrasons
Foundation Fieldbus

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISOUND 3010 C

Sommaire des Matières pour KROHNE OPTISOUND 3010 C

  • Page 1 OPTISOUND 3010 C Manuel de référence Transmetteur de niveau à ultrasons Foundation Fieldbus...

  • Page 2: Table Des Matières

    Procédure en cas de réparation ..................39 Démontage ..........................40 Étapes de démontage ....................40 Recyclage ........................40 Annexe ............................ 41 Caractéristiques techniques ................... 41 Foundation Fieldbus ....................... 44 Dimensions ........................48 Marque déposée ......................50 OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 3 Table des matières Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2019-03-12 OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 4: Propos De Ce Document

    Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 5: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le OPTISOUND 3010 C est un capteur pour la mesure de niveau continue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "...

  • Page 6: Caractéristiques De Sécurité Sur L'appareil

    Canada. C'est pourquoi le texte suivant est uniquement disponible en langue anglaise. Installations in the US shall comply with the relevant requirements of the National Electrical Code (ANSI/NFPA 70). Installations in Canada shall comply with the relevant requirements of the Canadian Electrical Code. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 7: Description Du Produit

    Dans la notice de mise en service, des caractéristiques de l'appareil livrées en option sont également décrites. Les articles commandés varient en fonction de la spécification à la commande. Composants Le OPTISOUND 3010 C est composé des éléments suivants : • Transducteur avec thermosonde intégrée • Boîtier avec électronique •...

  • Page 8: Fonctionnement

    Fonctionnement Domaine d'application L'appareil OPTISOUND 3010 C est un capteur ultrasonique pour la mesure de niveau continue. Il convient à la mesure de liquides et de solides en vrac/pulvérulents dans la plupart des secteurs industriels, en particulier dans le secteur de l'eau potable/des eaux usées.
  • Page 9 - Caractéristiques techniques - Conditions ambiantes" • Humidité relative de l'air 20 … 85 % Soulever et porter Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient d'utiliser des dispositifs appropriés et homologués pour soulever et porter. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 10: Montage

    Vous devez remplacer ces capots de protection par des presse- étoupes agréés avant la mise en service ou les fermer avec des obturateurs appropriés. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 11 Vide (distance de mesure maximale) Plage de mesure Pression/sous vide Une surpression dans la cuve n'influence pas le capteur OPTI- SOUND 3010 C. Une dépression ou un vide atténue par contre les impulsions ultrasoniques. Ce qui influence le résultat de la mesure, tout particulièrement lorsque le niveau est très bas. À partir de OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 12: Consignes De Montage

    à impulsions guidées (TDR) par exemple. Consignes de montage Vissage Vissez l'appareil OPTISOUND 3010 C à l'aide d'une clé adéquate au six pans du raccord à visser. Couple de serrage maxi., voir au chapitre des "Caractéristiques techniques". Attention ! N'utilisez jamais le boîtier pour visser l'appareil ! En serrant l'appareil...
  • Page 13 (0.394 in). Fig. 7: Montage sur rehausse recommandé Si les propriétés de réflexion de votre produit sont bonnes, vous pouvez installer le capteur OPTISOUND 3010 C sur une rehausse qui pourra être plus haute que la longueur du transducteur. Vous trouverez les valeurs de référence des hauteurs de rehausse dans la figure suivante. L'extrémité de la rehausse doit dans ce cas être lisse,...
  • Page 14 échos parasites importants et superposer l'écho utile. Veillez lors de la conception de votre point de mesure à ce que la trajectoire des signaux ultrasoniques vers le produit soit complètement libre. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 15 Si des agitateurs sont installés dans votre cuve, procédez à une élimi- nation des signaux parasites lorsque les agitateurs sont en marche. Ainsi, il sera possible de mémoriser les réflexions parasites causées par l'agitateur dans ses différentes positions. Fig. 12: Agitateurs Flot de produit N'installez pas les appareils au dessus ou dans le flot de remplissage de votre cuve. Assurez-vous que vous mesurez la surface du produit et non le flot de remplissage. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 16 - si l'appareil est installé à l'extérieur - ou encore de turbulences d'air dans le réservoir, dues par exemple à des aspirateurs cyclones, installez le capteur OPTISOUND 3010 C dans un tube guide d'ondes ou utilisez un autre principe de mesure comme le radar à émission libre ou le radar à...
  • Page 17 Fig. 14: Tube de mesure dans une cuve Perçage d'aération : ø 5 … 10 mm (0.197 … 0.394 in) Le OPTISOUND 3010 C peut être utilisé à partir d'un diamètre de tube de 40 mm (1.575 in). Évitez des fentes importantes ou des cordons de soudure épais à...

  • Page 18: Raccordement À L'alimentation En Tension

    Dans la boîte de raccordement ou dans le répartiteur T, le blindage du câble de branchement court vers le capteur ne doit être relié ni à la terre, ni à un autre blindage de câble. Les blindages OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 19: Étapes De Raccordement

    5. Introduire le câble dans le capteur en le passant par le presse- étoupe. 6. Soulever les leviers d'ouverture des bornes avec un tournevis (voir figure suivante). 7. Enficher les extrémités des conducteurs dans les bornes ou- vertes suivant le schéma de raccordement Fig. 15: Étapes de raccordement 6 et 7 OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 20: Schéma De Raccordement Boîtier À Chambre Unique

    Les schémas suivants sont valables aussi bien pour la version non-Ex que pour la version Ex-ia. Aperçu des boîtiers Fig. 16: Boîtier à chambre unique proposé en plusieurs matériaux Plastique Aluminium Acier inox Filtre pour compensation de la pression atmosphérique OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 21: Schéma De Raccordement Du Boîtier À Deux Chambres

    Fig. 18: Schéma de raccordement - boîtier à chambre unique Tension d'alimentation, signal de sortie 5.4 Schéma de raccordement du boîtier à deux chambres Les schémas suivants sont valables aussi bien pour la version non-Ex que pour la version Ex-ia. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 22 Sélecteur de simulation ("on" = fonctionnement avec autorisation de simula- tion) Contacts à ressorts pour module de réglage et d'affichage interface pour le service Ligne de liaison interne au compartiment de raccordement Borne de terre pour le raccordement du blindage du câble OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 23: Phase De Mise En Marche

    Fig. 22: Schéma de raccordement - boîtier à deux chambres Tension d'alimentation, signal de sortie 5.5 Phase de mise en marche Phase de mise en marche Après le raccordement du OPTISOUND 3010 C à la tension d'alimen- tation ou après un retour de la tension d'alimentation, l'appareil effec- tuera d'abord un auto-test durant env. 30 secondes et comprenant : •...

  • Page 24: Mise En Service Avec Le Module De Réglage Et D'affichage

    Fig. 23: Insérer le module de réglage et d'affichage dans le boîtier à une chambre Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 25: Système De Commande

    5 s, vous revenez au menu principal et la langue des menus est paramétrée sur " Anglais". Environ 60 minutes après le dernier appui de touche, l'affichage revient automatiquement à l'indication des valeurs de mesure. Les saisies n'ayant pas encore été sauvegardées en appuyant sur [OK] sont perdues. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 26: Étapes De Mise En Service

    [OK]. ▶ Réglage de base Afficheur Diagnostic Service Info 2. Sélectionner le point de menu "Réglage de base" avec [->] et confirmer avec [OK]. Le point de menu "Réglage min." apparaît ensuite. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 27 Pour les solides en vrac/pulvérulents, vous pouvez sélectionner en plus "Poudre/Poussières", "Granulat/Pellets" ou "Cailloux/galets". Grâce à cette sélection supplémentaire, vous adaptez votre capteur de façon optimale à votre produit et vous augmentez sensiblement la fiabilité de votre mesure, en particulier avec des produits à mauvaises propriétés de réflexion. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 28 Elles indiquent la relation entre le pourcentage de la hauteur du niveau et le volume de la cuve. En activant la courbe adéquate, vous obtiendrez l'affichage correct du pourcentage de volume. Si vous ne désirez pas obtenir l'affichage du volume en %, mais en litre ou en kilogramme par exemple, vous pouvez en plus régler une calibration au menu " Affichage". OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 29 • Distance mini. et maxi. en m(d) • Température mini. et maxi. Index suiveur Diagnostic - Fiabilité de Pour les capteurs fonctionnant sans contact avec le produit, la me- la mesure sure peut être influencée par les conditions de process régnant sur le site. Dans ce menu, la fiabilité de la mesure de l'écho niveau est indiquée comme valeur dB. La fiabilité de la mesure est égale à l'am- OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 30 Si vous appuyez sur la touche [OK], un sous-menu comportant des fonctions zoom apparaît. Sont disponibles pour la "Courbe échos et la courbe échos para- sites" : • "Zoom X" : fonction gros plan de la distance de mesure • "Zoom Y" : vous amplifie 1x, 2x, 5x et 10x le signal en "dB" OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 31 [OK]. Remarque: Vérifiez la distance entre capteur et surface du produit. La saisie d'une fausse valeur (trop grande) entraîne la mémorisation du niveau actuel comme signal parasite. Dans ce cas, le capteur ne pourra plus mesurer le niveau dans cette plage. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 32 6 Mise en service avec le module de réglage et d'affichage Le menu "Réglages élargis" vous offre la possibilité d'optimiser le Service -Réglage étendu OPTISOUND 3010 C pour des applications où le niveau varie rapi- dement. Pour ce faire, sélectionnez la fonction "Variation de niveau rapide > 1 m/min.". Réglage élargi variation de niveau rapide > 1 m/min Remarque: Le calcul de la valeur moyenne de l'exploitation des signaux étant...
  • Page 33 • Français • Espanõl • Pycckuu • Italiano • Netherlands Réglage de base spécifique au capteur. Suivant le type de capteur, voir aux "Caractéristiques techniques". Les paramètres spéciaux sont des paramètres qui seront réglés selon les spécifications du client au niveau du menu service via le logiciel de configu- ration PACTware. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 34 Activer maintenant de façon durable? Si le code PIN est activé, vous n'aurez plus accès qu'aux fonctions suivantes : • Sélectionner les points de menus et afficher les données • Transférer des données du capteur dans le module de réglage et d'affichage OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 35: Plan Du Menu

    Caractéristiques du capteur Afficher maintenant ? Plan du menu Information: En fonction de votre équipement et installation, les fenêtres de menus représentées en gris-clair seront disponibles ou pas. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 36 Fiabilité de mesure Sélection de la courbe Courbe échos Distance min. : 0.580 m(d) 36 dB Distance max. : 16.785 m(d) État appareil Courbe échos Représentation de la courbe échos T-max.: 30.6 °C T-min. : 4.5 °C OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 37: Sauvegarde Des Données De Paramétrage

    être enregistrées. Les don- nées y restent aussi enregistrées durablement en cas de défaillance de l'alimentation du capteur. La procédure est décrite dans l'option du menu " Copier les données de capteur". OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 38: Maintenance Et Élimination Des Défauts

    à celle de l'API. "Al-Out" L'appareil n'apparaît pas Inversion de polarité de la Vérifiez la ligne et modifiez-la le cas échéant. après avoir établi la liaison. ligne Profibus DP La terminaison n'est pas Vérifiez la terminaison au début et à la fin du bus et correcte. faites-la selon les spécifications du bus. L'appareil n'est pas raccor- À vérifier et à modifier le cas échéant dé au segment OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 39: Remplacement De L'électronique

    électronique avec agrément Ex adéquat. Si vous ne disposez pas d'électronique sur site, vous pouvez la com- mander à votre agence Krohne. Procédure en cas de réparation Si une réparation venait à s'imposer, veuillez contacter votre agence Krohne. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 40: Démontage

    Recyclage L'appareil est fait de matériaux recyclables. Pour cette raison, il doit être éliminé par une entreprise de recyclage spécialisée. Respectez les réglementations nationales en vigueur. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 41: Annexe

    2 m (6.562 ft) Zone morte 0,25 m (0.82 ft) Grandeur de sortie Sortie Ʋ Signal Signal de sortie numérique, protocole Fieldbus Founda- tion Verre (pour boîtier en coulée de précision en aluminium et acier inoxydable) OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 42 > 1 mm (0.039 in) Erreur de mesure Erreur de mesure ≤ 4 mm (distance de mesure > 2,0 m/6,562 ft) 10 mm 4 mm -4 mm -10 mm Fig. 26: Écart de mesure OPTISOUND 3010 C Conditions de référence concernant la précision de la mesure (selon DIN EN 60770-1) Conditions de référence selon DIN EN 61298-1 Ʋ Température +18 … +30 °C (+64 … +86 °F) Ʋ Humidité relative de l'air 45 … 75 % Ʋ Pression d'air 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig) Autres conditions de référence...
  • Page 43 Ʋ Installé dans le capteur sans cou- IP40 vercle Température ambiante - module de -20 … +70 °C (-4 … +158 °F) réglage et d'affichage Temps jusqu'à la sortie correcte (max. 10 % d'écart) du niveau lors d'une variation de niveau brusque. Par rapport à la plage de mesure nominale. Contrôlée selon les réglementations du Germanischen Lloyd, courbe GL 2. OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 44: Foundation Fieldbus

    Diagramme synoptique du traitement des valeurs de mesure Le schéma suivant vous montre le Transducer Block (TB) et le bloc fonction (FB) sous forme simpli- fiée. La condition pour le respect du degré de protection est un câble approprié En cas de mise en œuvre avec protection du boîtier remplie OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 45 C! a nnel ! ! ! Secondary Value 2 AI ! C! a nnel ! ! ! Tem! e rature Fig. 27: Traitement des valeurs de mesure OPTISOUND 3010 C Diagramme du réglage Le schéma suivant montre la fonction du réglage : Secondary_value_1 cal_level_hi...
  • Page 46 – Selects the type of value, which is displayed on the indicating and adjustment module • max_peak_sensor_value – Holds the maximum sensor value. Write access resets to current value. Unit derives from 'Sensor_range.unit' • min_peak_sensor_value – Holds the minimum sensor value. Write access resets to current value. Unit derives from 'Sen- sor_range.unit' • CAL_POINT_HI – Min./max.-adjustment: Upper calibrated point of the sensor. It refers to 'Cal_level_hi'. The unit is defined in 'Sensor_range.unit'hi OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 47 – Set up to suit the process conditions • pulse_velocity_correction – Set up to suit the process conditions • echo_quality – Signal/Noise ratio • empty_vessel_curve_corr_dist – Distance from the sensor to the product surface. Unit derives from 'Sensor_range.unit' • empty_vessel_curve_corr_op_code OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 48: Dimensions

    Fig. 29: Variantes de boîtier en protection IP 66/IP 67 et IP 66/IP 68 ; 0,2 bar (avec un module de réglage et d'affi- chage intégré, la hauteur ou la largeur du boîtier augmente de 9 mm/0.35 in) Boîtier en matière plastique Boîtier en acier inoxydable Boîtier à deux chambres en aluminium Boîtier en aluminium OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 49 ø 74mm ") Fig. 30: OPTISOUND 3010 C Zone morte : 0,25 m (0.82 ft) Plage de mesure : pour liquides jusqu'à 5 m (16.4 ft), pour solides en vrac/pulvérulents jusqu'à 2 m (6.562 ft) OPTISOUND 3010 C • Foundation Fieldbus...

  • Page 50: Marque Déposée

    9 Annexe Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 51 Notes OPTISOUND 3010 C • Foundation Fieldbus...
  • Page 52 Siège social KROHNE Messtechnick GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tel.: +49 (0) 203 301 0 Tel.: +49 (0) 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE: www.krohne.com...
