Entrées
Sondes de température
Le régulateur PL-M2000-FCU utilise quatre entrées analogiques dédiées aux lectures de température de l'air extérieur,
de l'air alimenté ainsi que des deux circuits d'eau (chaud & froid), toutes étant requises au bon fonctionnement de la
séquence de contrôle. Les sondes utilisées sont des thermistances de type standard 10K-3 et leur branchement requiert
le partage d'une borne de commun.
À noter que la lecture de température extérieure est une variable pouvant être obtenue du réseau de communication. Si
un régulateur de réseau Prolon est utilisé, ce dernier peut en faire la lecture sur n'importe quel régulateur et la retrans-
mettre à n'importe quel autre sur le réseau.

Preuve d'alarme

Le régulateur M2000-FCU possède une entrée dédiée à la détection d'une alarme, provenant d'une source externe
(général ou fuite d'eau). L'entrée accepte les contacts normalement ouverts ou fermés, selon le type d'alarme fourni. Sur
déclenchement d'une alarme, la ou les valves sont automatiquement fermées et un message d'alarme apparait dans
Focus. Si l'unité possède un chauffage d'appoint, toute demande de chauffage lui est automatiquement transférée.
REV. 7.4.0 / PL-HRDW-FCU-M2000-C/F-FR

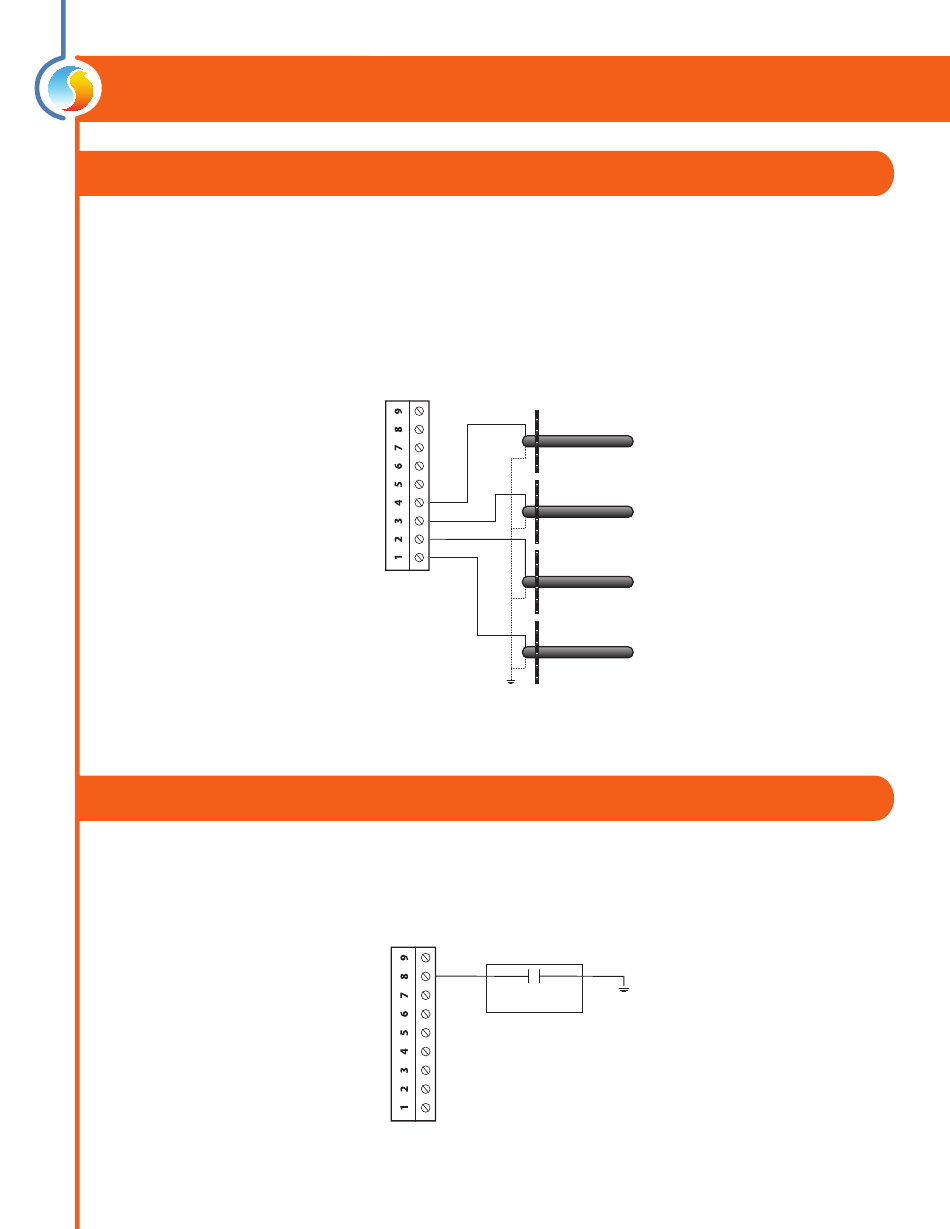

Figure 11 - Raccordement des sondes de température
