Emerson FASANI Instructions D'installation

FASAni CLApETs DE non-RETouR à ChApEAu bouLonné
InstructIons d'InstallatIon et de maIntenance

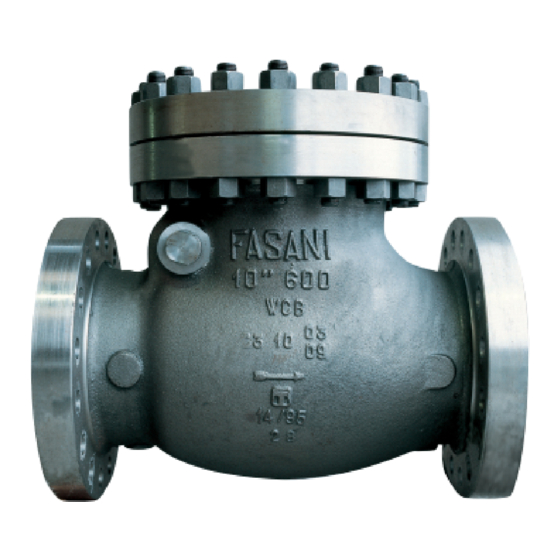

Clapets de non-retour à chapeau boulonné à battant, à piston, à disque pivotant -
Raccordements à bouts à souder ou à brides
StoCkAgE du ClApEt
préparation et conditionnement en vue de la
livraison
Tous les clapets sont correctement emballés, de
façon à protéger les pièces susceptibles d'être
détériorées lors du transport et du stockage
sur site. Il est particulièrement important de
respecter les précautions suivantes :
1. Les clapets doivent être emballés avec le
disque en position fermée.
1a. Clapets à raccordement par brides : les
surfaces d'étanchéité des brides (faces
surélevées) des clapets devront être
protégées avec une graisse adaptée.
Les extrémités du clapet doivent être
protégées à l'aide de disques en plastique
ou en bois fixés au moyen de sangles.
1b. Clapets à bouts à souder : Les extrémités à
souder devront être protégées à l'aide d'un
produit adapté tel que du Deoxaluminite.
Les extrémités devront être obturées
par des disques en contreplaqué ou en
plastique fixés à chaque extrémité par des
sangles.
2. Le type d'emballage doit être défini dans
la commande du client et devra garantir la
sécurité du contenu lors du transport vers la
destination finale et en cas de conservation
éventuelle avant installation.
Emerson.com/FinalControl
Conditions de manutention
A - Clapets emballés
Caisses à claire-voie : le levage et la
manutention des clapets emballés dans des
caisses à claire-voie sont à effectuer au moyen
d'un chariot-élévateur, équipé des attelages de
fourche adaptés.
Caisses fermées : le levage des clapets
emballés dans des caisses fermées est à
effectuer au niveau des points de levage prévus
et en tenant compte du centre de gravité
repéré. Le transport de tous les équipements
emballés doit être réalisé en toute sécurité et
conformément aux règles de sécurité locales
en vigueur.
B - Clapets non emballés
1. Le levage et la manipulation de ces
clapets doivent être effectués à l'aide d'un
équipement approprié et en respectant les
limites de chargement. La manipulation doit
être réalisée sur des palettes en protégeant
les surfaces usinées afin d'éviter tout
dommage.
2. Avec les clapets de grandes dimensions, les
opérations d'accrochage et de crochetage
de la charge doivent être effectuées à
l'aide d'outils appropriés (pattes, crochets,
fixations, élingues) et d'outils d'équilibrage
de la charge, de manière à éviter toute
chute ou tout mouvement lors du levage et
de la manipulation.
© 2017 Emerson. All Rights Reserved
VCioM-01614-FR 17/12
