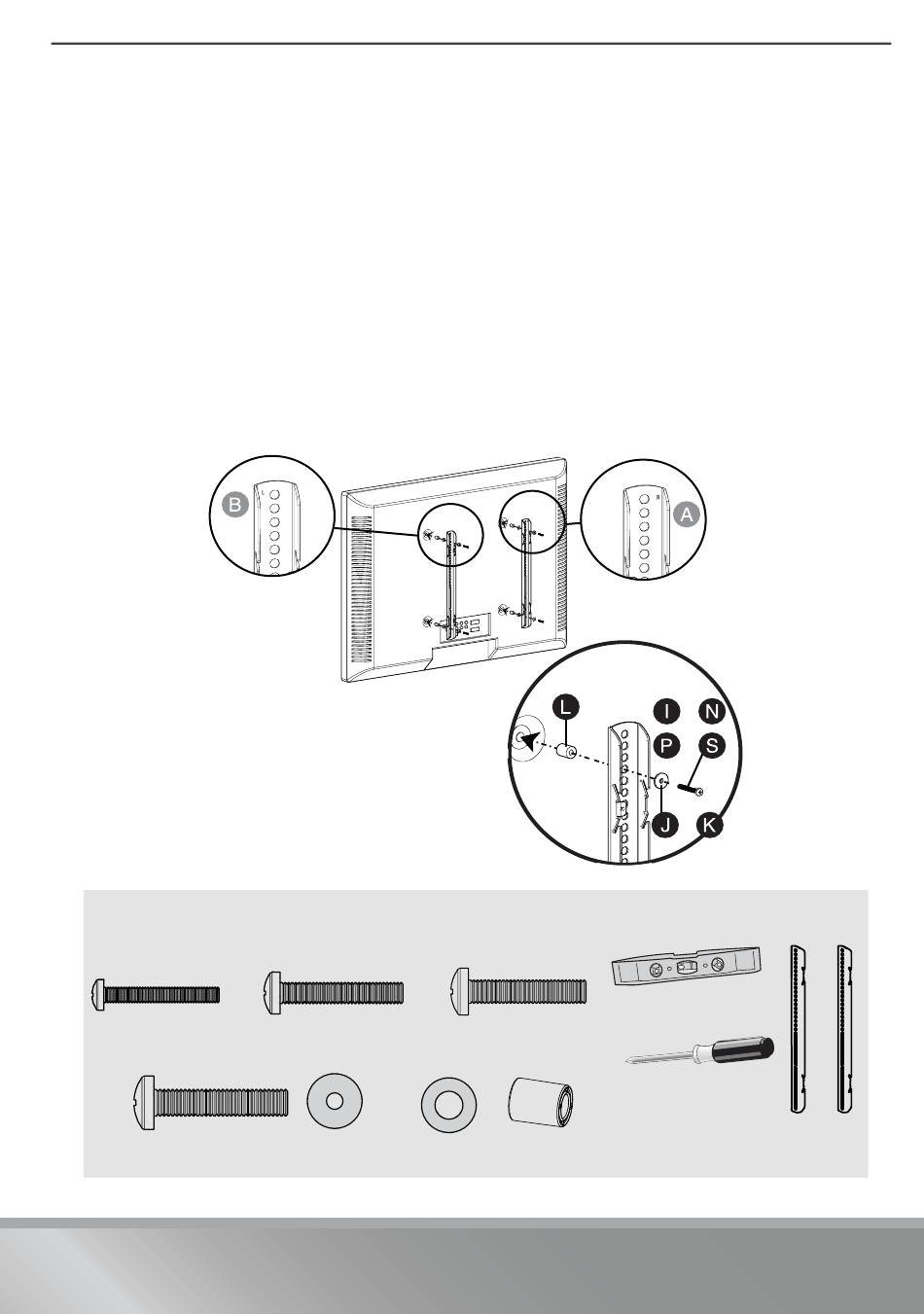

Étape 3 - Option 2 : fixation du matériel pour les
téléviseurs à dos de forme irrégulière ou obstrué
1
Placer les entretoises (L) dans les trous de vis au dos du téléviseur.
2
Aligner les trous repérés sur le support vertical droit pour téléviseur (A) et sur le
support vertical gauche pour téléviseur (B) avec les entretoises et les rondelles
au dos du téléviseur. Le support droit a le repère « R » et le support gauche a le
repère « L ».
3
Placer les rondelles M4/M5 (J) ou M6/M8 (K) sur les trous des supports pour
téléviseur qui s'alignent avec les trous de vis au dos du téléviseur, puis insérer les
vis M4 (I), M5 (N), M6 (P) ou M8 (S) dans les rondelles. Vérifier que les supports
sont de niveau.
4
Serrer les vis jusqu'à ce qu'elles soient fermement contre le support du
téléviseur. Ne pas trop serrer les vis.
Sont également nécessaires
ou
I (4)
ou
S (4)
Besoin d'assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR
ou
N (4)
ou
J (4)
K (4)
OR
R
OR
I
OR
Niveau
P (4)
Tournevis cruciforme
L (4)
Supports
verticaux (A et B)
9
