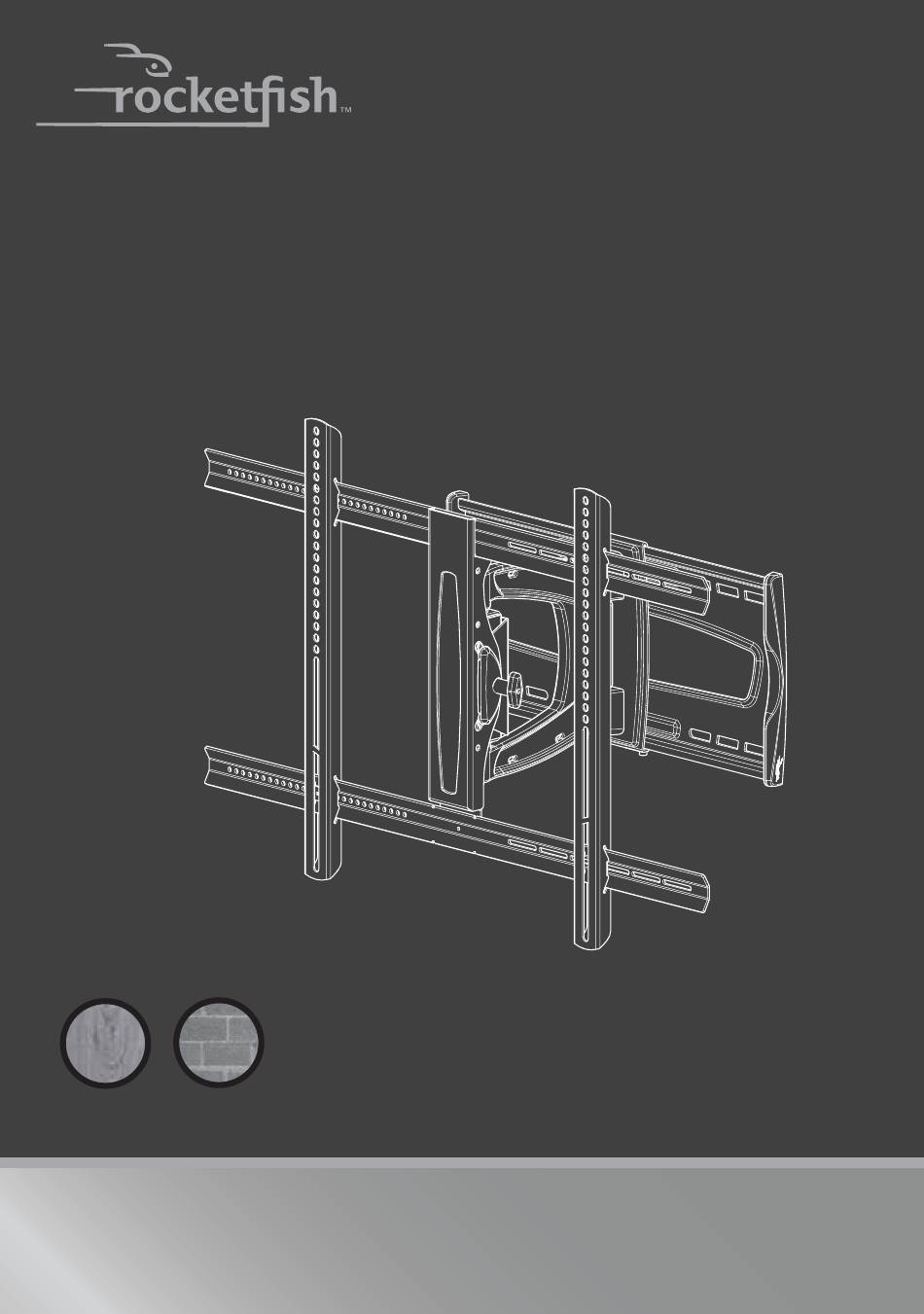

SUPPORT DE MONTAGE
MURAL POUR TÉLÉVISEUR
RF-TVMFM02V2/RF-TVMFM02V2-C
Uniquement pour une
installation sur des murs
avec montants en bois
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Outils nécessaires.......................................................... 3
Contenu de l'emballage : éléments........................ 4
Contenu de l'emballage : fixations ......................... 5
Instructions d'installation........................................... 6
GUIDE DE MONTAGE
Publicité
Table des Matières
Manuels Connexes pour RocketFish RF-TVMFM02V2
Sommaire des Matières pour RocketFish RF-TVMFM02V2
-
Page 1: Table Des Matières
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR RF-TVMFM02V2/RF-TVMFM02V2-C Informations sur la sécurité et spécifications..2 Outils nécessaires............3 Contenu de l’emballage : éléments......4 Contenu de l’emballage : fixations ......5 Uniquement pour une Instructions d’installation........... 6 installation sur des murs... -
Page 2: Informations Sur La Sécurité Et Spécifications
Service à la clientèle ou un installateur professionnel. Rocketfish n’est pas responsable de dégâts ou de blessures résultants d’une installation ou d’une utilisation incorrecte. Le poids du téléviseur ne doit pas dépasser 130 lb (59 kg). Le mur doit pouvoir supporter cinq fois le poids du téléviseur système de montage mural inclus. -
Page 3: Outils Nécessaires
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Outils nécessaires Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur : Perceuse Niveau Crayon Détecteur de montants bord à bord Tournevis cruciforme Clé à douille avec Mèche à... -
Page 4: Contenu De L'emballage : Éléments
Contenu de l’emballage : éléments Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur : B Support vertical A Support vertical C Support horizontal pour téléviseur (2) gauche pour droit pour téléviseur (1) téléviseur (1) D Bras de montage (1) G Couvre-câbles (1) E Plaque murale (1) -
Page 5: Contenu De L'emballage : Fixations
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Contenu de l’emballage : fixations Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : Sachet contenant la visserie pour le téléviseur Étiq Fixations Qté Étiq Fixations Qté... -
Page 6: Instructions D'installation
Instructions d’installation ÉTAPE 1 - déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels. Si le téléviseur est sur un meuble, retirer celui-ci. -
Page 7: Vis M4 × 12 Mm
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 2 - Sélectionner les vis, les rondelles et les entretoises Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous au dos du téléviseur). -
Page 8: Sont Également Nécessaires
Étape 3 - Option 1 : fixation du matériel de montage pour les téléviseurs à dos plat Centrer les supports verticalement sur le dos du téléviseur, puis aligner les trous repérés sur le support vertical droit pour téléviseur (A) et sur le support vertical gauche pour téléviseur (B) avec les trous de vis au dos du téléviseur. - Page 9 SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 3 - Option 2 : fixation du matériel pour les téléviseurs à dos de forme irrégulière ou obstrué Placer les entretoises (L) dans les trous de vis au dos du téléviseur. Aligner les trous repérés sur le support vertical droit pour téléviseur (A) et sur le support vertical gauche pour téléviseur (B) avec les entretoises et les rondelles au dos du téléviseur.
-
Page 10: Étape 4 - Installation Des Supports Horizontaux Pour Téléviseur
Étape 4 - Installation des supports horizontaux pour téléviseur Insérer les supports horizontaux (C) dans les guides métalliques des supports verticaux pour téléviseur jusqu'à ce qu'ils soient centrés. Fixer les supports horizontaux pour téléviseur aux supports verticaux à l’aide des vis à... -
Page 11: Étape 5 - Déterminer L'emplacement Du Montage Mural
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR ÉTAPE 5 - déterminer l’emplacement du montage mural Remarque : • Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •... - Page 12 Sont également nécessaires Crayon Mètre à ruban Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
-
Page 13: Étape 6 - Fixer La Plaque Murale Sur Un Mur À Montants En Bois
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 6 - Fixer la plaque murale sur un mur à montants en bois Remarque : L’épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm). Repérer les montants. Localiser les parties centrales des montants avec un détecteur de montants bord à... - Page 14 Position de base 9,7 po (24,7 cm) Repère du centre fait au Complète crayon à l’étape 5. extension 7 po (17,8 cm) To p De ss Pa rt e su pe rio RF -T VM FM 03 Too ls Nee ded V2 Te Out ils Her ram...
-
Page 15: Étape 7 - Fixation Du Bras De Montage
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 7 - Fixation du bras de montage Accrocher le rebord supérieur du bras de montage (D) à la bordure supérieure de la plaque murale (E), puis abaisser la partie inférieure du rebord inférieur du bras de montage dans la bordure inférieure de la plaque murale. -
Page 16: Étape 8 - Mise De Niveau Du Bras De Montage
Étape 8 - Mise de niveau du bras de montage Desserrer les deux vis du bras de montage à l’aide de la clé hexagonale de 5/32 po (Y). À l'aide d'un niveau, régler le bras de montage de ± 6° dans le sens horaire ou antihoraire pour le mettre de niveau. -
Page 17: Étape 9 - Fixation Du Téléviseur Au Montage Mural
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 9 - Fixation du téléviseur au montage mural Insérer la bordure supérieure du bras de montage sous le support horizontal supérieur. Faire pivoter l'ensemble téléviseur/support vers le bas pour l'aligner avec la bordure inférieure du bras de montage (D). Aligner le trou central du support horizontal inférieur (C) avec le trou sur le devant du bras de montage (D) et fixer le téléviseur à... -
Page 18: Étape 10 - Réglage De La Tension De Pivotement
Étape 10 - Réglage de la tension de pivotement Régler la tension de pivotement à l’aide de la clé hexagonale de 5/32 po (Y). Quand la tension de pivotement est réglée, serrer la vis sans la serrer exagérément. Sont également nécessaires Y (1) Besoin d’assistance? Appelez le 1-800-620-2790 (États-Unis et Canada) -
Page 19: Étape 11 - Réglage De L'inclinaison Vers L'avant Ou Vers L'arrière
SUPPORT DE MONTAGE MURAL POUR TÉLÉVISEUR Étape 11 - Réglage de l’inclinaison vers l’avant ou vers l’arrière Régler l’inclinaison du téléviseur vers l’avant ou vers l’arrière de 11° à l’aide des doigts ou de la clé hexagonale de 3/16 po (Z). Quand la tension de l’inclinaison est réglée, resserrer la poignée sans la serrer exagérément. -
Page 20: Étape 12 - Organisation Des Câbles
Étape 12 - Organisation des câbles • Utiliser le couvre-câbles (G) pour attacher les câbles ensemble, puis le fixer au bras de montage (D). • Utiliser les attaches pour câbles (X) pour fixer les câbles au bras de montage (D). Remarque : Il peut être nécessaire d’ajuster l’inclinaison vers l’avant ou vers l’arrière après avoir réuni les câbles. - Page 21 Numéro de pièce : 6907-002077 01 www.rocketfishproducts.com (800) 620-2790 (États-Unis et Canada) ROCKETFISH est une marque de commerce de Best Buy et ses affiliés. Déposée dans certains pays. Distribué par Best Buy Purchasing, LLC 7601 Penn Av. South, Richfield, MN 55423 É.-U.
