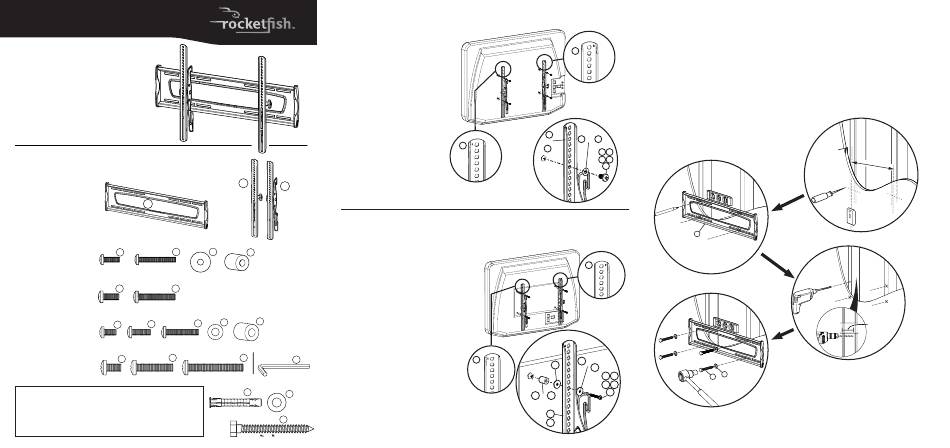

RocketFish RF-TVMLPT03 Guide D'installation Rapide

GUIDE D'INSTALLATION RAPIDE
RF-TVMLPT03
Merci d'avoir choisi ce
modèle RF-TVMLPT03 de
Rocketfish.
Le système de montage
mural RF-TVMLPT03 pour
téléviseurs est conçu pour
des téléviseurs d'un poids
maximal de 130 lb (59 kg)
Contenu de l'emballage
A Plaque murale (1)
B Support gauche pour téléviseur (1)
C Support droit pour téléviseur (1)
Sachet de vis M4
D Vis M4 de 12 mm (4)
E Vis M4 de 30 mm (4)
A
F Rondelles M4/M5 (8)
G Entretoises M4/M5 (4)
Sachet de vis M5
H Vis M5 de 12 mm (4)
I Vis M5 de 30 mm (4)
Sachet de vis M4
E
D
Sachet de vis M6
J Vis M6 de 12 mm (4)
K Vis M6 de 20 mm (4) M4 x 12mm M4 x 30mm
L Vis M6 de 35 mm (4)
M Rondelles M6/M8 (4) Sachet de vis M5
H I
N Entretoises M6/M8 (4)
Sachet de vis M8
M5 x 12mm M5 x 30mm
O Vis M8 de 16 mm (4)
P Vis M8 de 40 mm (4) Sachet de vis M6
Q Vis M8 de 60 mm (4)
J K
Sachet avec clé hexagonale
M6 x 12mm M6 x 20mm M6 x 35mm
R Clé hexagonale de 3/16 po (1)
Sachet de vis M8
Sachet de tire-fonds
P
O
S Chevilles à béton (4)
T Rondelles pour tire-fonds (4)
U Tire-fonds de 5⁄ 1 6 po x 2 3⁄ 4 po (4)
M8 x 16mm M8 x 40mm
Outils requis :
• Marteau (uniquement pour le béton)
• Détecteur de montants
• Clé à douille de 1/2 po
• Poinçon
• Mèche à bois de 3/16 po
• Crayon
• Mèche à béton de 3/8 po
• Niveau
(uniquement pour le béton)
• Mètre à ruban
• Perceuse électrique
• Tournevis cruciforme
1 Fixation des supports du téléviseur
Option 1 : Fixation sur une surface
de montage plate
Fixer les supports gauche et droit pour le
téléviseur (B et C) au dos du téléviseur
à l'aide :
Des rondelles M4/M5 (F) et des vis M4 de
12 mm (D) ou des vis M5 de 12 mm (H).
Ou
Des rondelles M6/M8 (M) et des vis M6
de 12 mm (J) ou des vis M6 de 20 mm (K)
ou des vis M8 de 16 mm (O).
B
C
Option 2 : Fixation sur une surface
de montage incurvée ou irrégulière
Fixer les supports gauche et droit pour le téléviseur (B et
C) au dos du téléviseur à l'aide :
F
G
Des entretoises M4/M5 (G), des rondelles M4/M5 (F) et
des vis M4 de 30 mm (E) ou des vis M5 de 30 mm (I).
Ou
M4/M5
M4/M5
Des entretoises M6/M8 (N), des rondelles M6/M8 (M)
et des vis M6 de 35 mm (L) ou des vis M8 de 40 mm
(P) ou M8 de 60 mm (Q).
Remarque : Utiliser les rondelles M4 (F) entre les
entretoises et le support uniquement avec les vis
N
M M4 ou M5.
L
M6/M8
M6/M8
Sachet avec clé hexagonale
Q
R
3/16 po
M8 x 60mm
Sachet de tire-fonds
S
T
U
po x 2 po
C
B
or
or F M
B
C
D H
J K
O
C
B
F
or
F
M
E I
L P
Q
G or N
B
C
2 Montage de la plaque murale
Option 1 : Installation sur un mur à montants
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds.
Remarque : L'épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
a. Repérer les montants. Repérer le centre du montant à l'aide d'un poinçon ou d'un clou fin
ou utiliser un détecteur de montants bord à bord.
b. Mettre la plaque murale (A) de niveau et repérer les emplacements des trous.
c. Pré-percer les trous tel qu'illustré.
d. Aligner la plaque murale (A) avec les trous pré-percés, puis placer les rondelles (T) sur les trous.
e. Insérer les tire-fonds (U) dans les rondelles, puis serrer les tire-fonds avec une clé à douille
jusqu'à ce que les rondelles soient au ras de la plaque murale.
NE PAS trop serrer les tire-fonds
a.
< 16 mm
( 5 ⁄8
b.
A
c.
d.
T
U
po)
16 - 24 po
40 6m m
- 61 0m m
75 mm
3 po
