GUIDE D'INSTALLATION RAPIDE
RF-TVMUC01
Merci d'avoir choisi ce
modèle RF-TVMUC01 de
Rocket sh.
Le système de montage
mural RF-TVMUC01 pour té-
léviseurs est conçu pour des
téléviseurs d'un poids
maximal de 35 lb (15,9 kg).

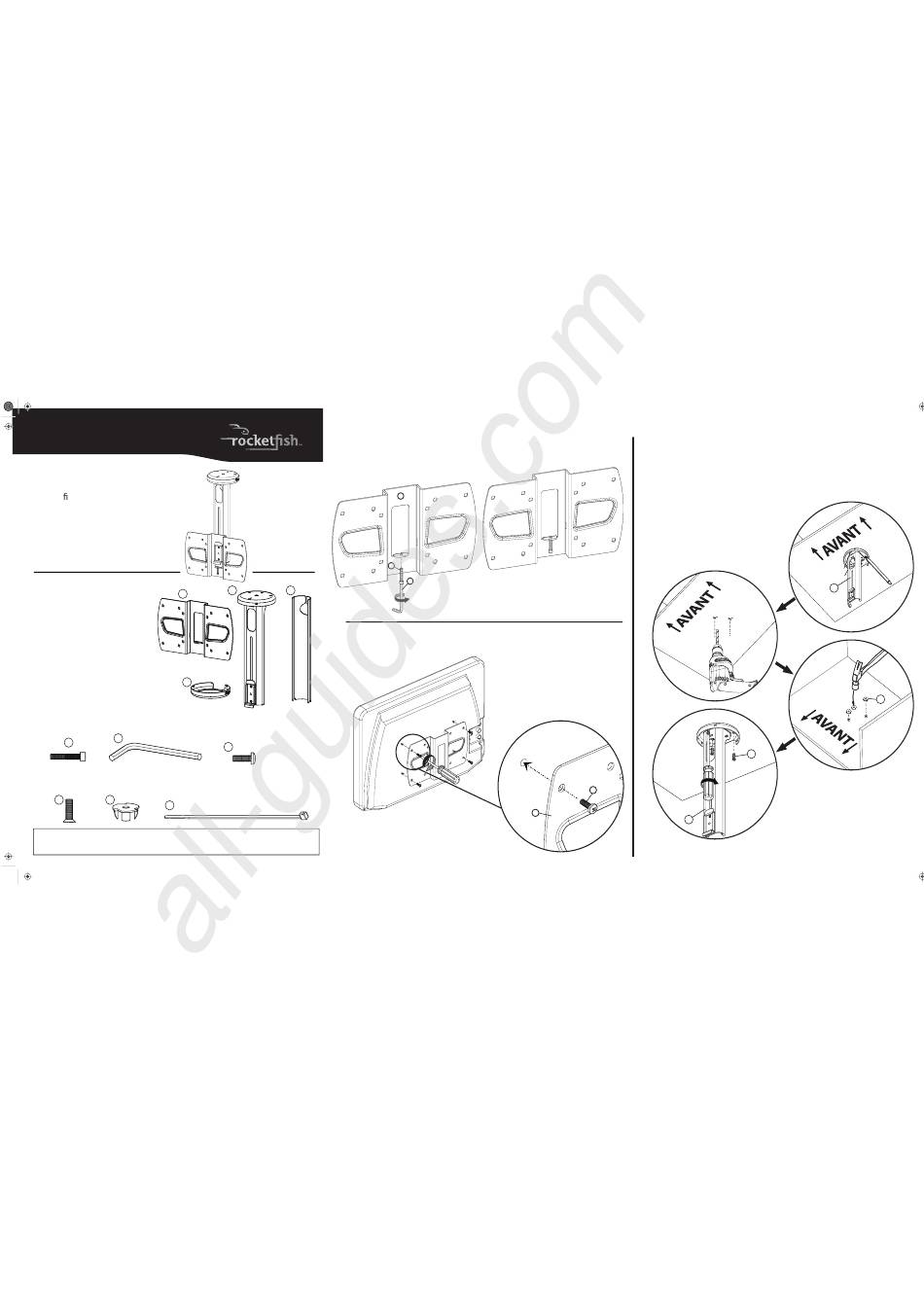

Contenu de l'emballage
A Support pour téléviseur (1)
A
B Support de dessous de meuble (1)
C Couvre-plaque (1)
D Couvre-câbles (1)
Visserie de verrouillage
E Vis pour support TV (1)
F Clé hexagonale de 5/32 po (1)
Sachet de vis M4
G Vis M4 de 12 mm (4)
Visserie de montage
H Vis de montage sur l'armoire (3)
Vis à tête plate cruciforme
C
de 10 à 24 x 5/8 po
I Écrous en T à 3 broches (3)
Attaches pour câbles
J Attaches noires pour câble de 8 po (3)
Visserie de verrouillage
F
E
5/32 po
Attaches pour câbles
Visserie de montage
H I
J
10-24 x 5/8 po
• Mèche à bois de 1/4 po
Outils requis : • Crayon
• Tournevis cruciforme • Perceuse électrique
• Marteau
All manuals and user guides at all-guides.com
1: Installation de la vis de verrouillage.
Installer la vis de verrouillage du support du téléviseur (E) dont le
support du téléviseur (A) à l'aide de la clé hexagonale (F). Ne pas
donner plus de trois ou quatre tours de vis.
A
E
B D
2: Fixation du support du téléviseur.
Fixer le support du téléviseur (A) au dos du téléviseur à l'aide des quatre vis (G).
Sachet de vis M4
G
M4 x 12 mm
F
A
3: Installation du support sous meuble.
Remarque : L'épaisseur de la paroi du meuble ne doit pas être inférieure à 7/16 po.
a. Utiliser la plaque de montage sous le meuble (B) comme modèle pour marquer
l'emplacement des trous.
b. Forer les trous dans le fond du meuble à l'aide d'une mèche de 1/4 po.
c. Enfoncer les écrous en T à 3 broches (I) dans les trous de la surface supérieure du fond du meuble.
Attention de ne pas endommager la surface du fond du meuble.
d. Fixer le support de dessous de meuble (B) sur le dessous du fond
du meuble à l'aide des trois vis de montage sur le meuble.
b
d
H
G
B
a
B
c
I
