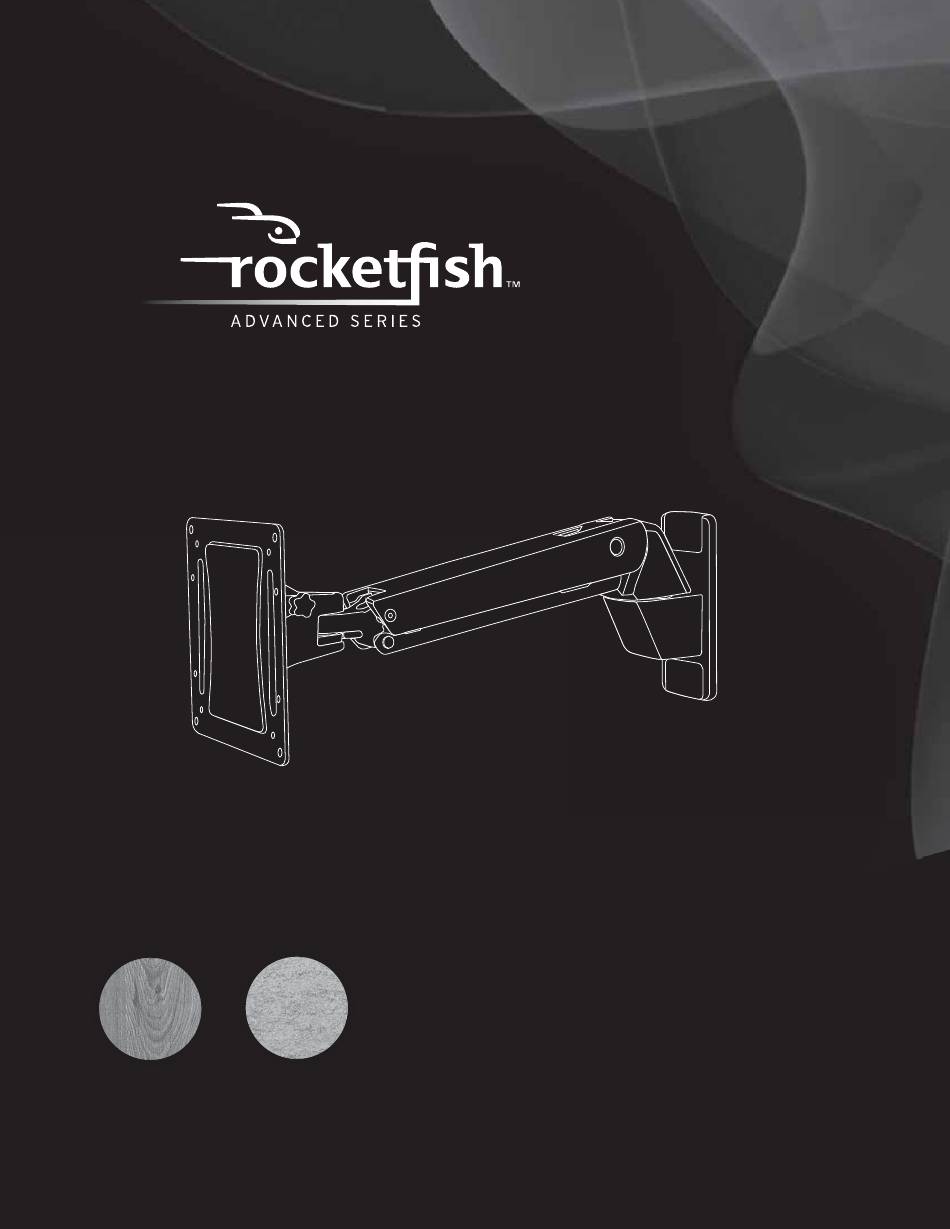

RF-TVMP40
Support de montage mural
pour téléviseur
Pour les installations sur
montant en bois ou mur en
béton
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Informations sur la sécurité et spécifications....................2
Outils nécessaires ........................................................................3
Contenu de l'emballage : éléments ......................................4
Contenu de l'emballage : fixations........................................5
Instructions d'installation .........................................................6
Guide de montage
Publicité
Manuels Connexes pour RocketFish RF-TVMP40
Sommaire des Matières pour RocketFish RF-TVMP40
-
Page 1: Table Des Matières
RF-TVMP40 Support de montage mural pour téléviseur Informations sur la sécurité et spécifications....2 Outils nécessaires ................3 Contenu de l’emballage : éléments ........4 Contenu de l’emballage : fixations........5 Instructions d’installation ............6 Pour les installations sur montant en bois ou mur en Guide de montage béton... -
Page 2: Informations Sur La Sécurité Et Spécifications
Le poids du téléviseur ne doit pas dépasser 40 lb (18,1 kg). Rocketfish recommande que le mur ait une capacité de supporter cinq fois le poids du téléviseur et le système de montage mural inclus, ou environ 200 lb (90,7 kg). -
Page 3: Outils Nécessaires
RF-TVMP40 Support de montage mural pour téléviseur Outils nécessaires Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur : Niveau Crayon Perceuse Détecteur de Tournevis cruciforme montants bord à bord Mèche à bois pour perceuse de 7/32 po (5,5 mm) pour mur à... -
Page 4: Contenu De L'emballage : Éléments
RF-TVMP40 Support de montage mural pour téléviseur Contenu de l’emballage : éléments Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur : C Plaque de moniteur VESA (1) A Bras de montage (1) D Plaque murale (1) B Couvercle du bras arrière (1) -
Page 5: Contenu De L'emballage : Fixations
RF-TVMP40 Support de montage mural pour téléviseur Contenu de l’emballage : fixations Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : Sachet contenant la visserie pour le téléviseur Étiquette Fixations Qté Étiquette Fixations Qté... -
Page 6: Instructions D'installation
RF-TVMP40 Support de montage mural pour téléviseur Instructions d’installation ÉTAPE 1 : Déterminer la configuration de montage Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin d'éviter les rayures et les dégâts matériels. Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la documentation livrée avec le téléviseur. - Page 7 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 2 : déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué Avec la plaque de moniteur (C) et les adaptateurs en étoile (F) posés sur le téléviseur, déterminer le type de dos du téléviseur :...
- Page 8 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 3 : sélectionner les vis, les rondelles et les entretoises Sélectionner les vis pour le téléviseur. Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous au dos du téléviseur).
- Page 9 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 4 : Option 1 : fixation de la plaque de moniteur au téléviseur Aligner la plaque de moniteur (C) avec les trous de vis au dos du téléviseur. Installer les vis (M-A, M-B, M-C, M-D, M-E, M-F, M-G ou M-H) fermement dans les quatre trous au dos du téléviseur en utilisant les rondelles (M-K ou M-L) et les entretoises (M-I ou M-J) si nécessaire.
- Page 10 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 4 : Option 2 : fixation de la plaque de moniteur au téléviseur à l'aide des adaptateurs Positionner les quatre adaptateurs (F) sur la plaque de moniteur (C) pour ajuster la configuration du téléviseur, telle que déterminée à...
- Page 11 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 4 : Option 2 : fixation de la plaque de moniteur au téléviseur à l'aide des adaptateurs (suite) Aligner les adaptateurs (F) avec les trous de vis au dos du téléviseur. Installer les vis (M-A, M-B, M-C, M-D, M-E, M-F, M-G ou M-H) fermement dans les quatre trous au dos du téléviseur en utilisant les rondelles (M-K ou M-L) et les entretoises (M-I ou M-J) si nécessaire.
- Page 12 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 5 : déterminer l’emplacement du montage mural Choisir l'emplacement du téléviseur en gardant le bras rétracté et déployé. Noter que le téléviseur se déplacera d'un côté à l'autre lorsqu'il sera rétracté et déployé du mur ainsi que soulevé et baissé. Cette étape requiert une compréhension de la gamme complète de mouvements de l'appareil (voir section GAMME COMPLÈTE DE...
- Page 13 RF-TVMP40 Support de montage mural pour téléviseur Considérations pour le montage : • Le support de montage mural DOIT être fixé à un montant ou à du béton. haut haut NE PAS fixer l'appareil sur un mur creux panneau avant ou à...
- Page 14 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 6 : Option 1 : Installation sur un mur à montants en bois Remarque : L’épaisseur du panneau de revêtement ou du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
- Page 15 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 6 : Option 2 : Montage sur un mur en béton Aligner le gabarit de la plaque murale (G) à la hauteur déterminée à l’étape précédente et vérifier qu’il soit de niveau, puis le fixer au mur. Utiliser un crayon pour repérer les emplacements des trous pour tire-fonds (2).
- Page 16 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 7 : fixation du bras de montage à la plaque murale Installer les couvercles supérieurs et inférieurs (E) sur la plaque murale (D). Fixer la tubulure (P-M) dans le trou de la partie supérieure de la plaque murale (D), puis placer une rondelle de 65 mm (P-F) sur la tubulure (P-M).
- Page 17 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 8 : fixation du téléviseur au bras de montage Maintenir le téléviseur de niveau, avec l'écran parallèle au mur, puis connecter la plaque de moniteur (C) au bras de montage (A), tel qu'illustré ci-dessous.
- Page 18 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 9 : installation de la gaine pour câbles et des attaches pour câbles Connecter le câble au téléviseur, puis le fixer à la partie inférieure du bras de montage (A) à l'aide de deux attaches pour câbles (P-L).
- Page 19 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 10 : réglage du mouvement vertical Important! Il sera nécessaire de régler cet appareil une fois l'installation terminée. Vérifier que tout l'équipement est correctement installé sur l'appareil avant de le régler. L'appareil devrait se déplacer en douceur et facilement à...
- Page 20 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 11 : réglage de la tension panoramique Enlever le cache-vis de l'écrou de réglage. Pour augmenter ou diminuer la tension panoramique, utiliser la clé à douille de 1/2 po (13 mm). Replacer le cache-vis de l'écrou de réglage.
- Page 21 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 12 : réglage du mouvement horizontal Soulever le bras de montage jusqu'au point le plus élevé, puis enlever le couvercle du bras arrière (B). Pour augmenter ou diminuer la tension du mouvement horizontal, utiliser la clé à douille de 1/2 po (13 mm).
- Page 22 RF-TVMP40 Support de montage mural pour téléviseur ÉTAPE 13 : réglage de l'inclinaison • Pour augmenter ou diminuer la tension d'inclinaison, tourner le bouton de réglage situé sur le côté du bras de montage. Réglage de la tension d'origine Cas de hausse Si le poids du téléviseur dépasse...
- Page 23 7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U. © 2013 BBY Solutions, Inc. Tous droits réservés. ROCKETFISH est une marque de commerce de BBY Solutions, Inc. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
