RocketFish RF-TVMLPT01 Guide D'installation Rapide

GUIDE D'INSTALLATION RAPIDE
RF-TVMLPT01
Merci d'avoir choisi ce modèle
RF-TVMLPT01 de Rocketfish.
Le système de montage mural
RF-TVMLPT01 pour téléviseurs
est conçu pour des téléviseurs
d'un poids maximal
de 50 lb (22,7 kg).

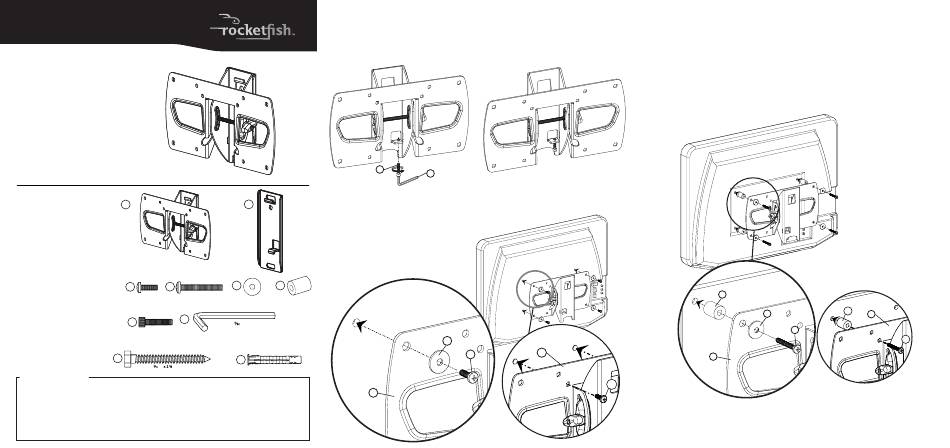

Contenu de l'emballage
A
Support TV (1)
A
B
Plaque murale (1)
Sachet de vis M4
C
Vis M4 de 12 mm (4)
D
Vis M4 de 30 mm (4)
E
Rondelles M4 (4)
F
Entretoises M4 (4)
Sachet de vis M4
Sachet d'éléments divers
C D
G
Vis de verrouillage (1)
M4 x 30mm
M4 x 12mm
H Clé hexagonale de 5/32 po (1)
Sachet d'éléments divers
H
G
Sachet de tire-fonds
I Tire-fonds de 5/16 × 2 3/4 po (2)
J Chevilles à béton (2)
Sachet de tire-fonds
I
po po
Outils requis :
• Détecteur de montants
• Mètre à ruban
• Poinçon
• Perceuse électrique
• Niveau
• Mèche à bois de 3/16 po
• Crayon
• Mèche à béton de 3/8 po
• Marteau (uniquement
(uniquement pour le béton)
pour le béton)
1 Installation de la vis de verrouillage
Installer la vis de verrouillage du support du téléviseur (G) dont le support du téléviseur (A) à
l'aide de la clé hexagonale (H). Ne pas donner plus de trois ou quatre tours de vis.
G
B
2 Fixation du support du téléviseur
Option 1 : Si le dos du téléviseur est plat
Aligner le support du téléviseur (A) avec les orifices des vis
de montage tournés vers le dos du téléviseur. Placer
les rondelles (E) sur les orifices des vis du support du
téléviseur. Remarque : Si le modèle de perforation
du téléviseur est de 75 mm x 75 mm, ne pas utiliser
les rondelles. Insérer les vis (C) dans les orifices
des vis et serrer.
E F
Avec rondelles
M4
M4
po
J
• Clé à douille avec douille de
A
1/2 po ou clé à molette
• Tournevis cruciforme
H
Sans rondelles
E
A
C
Option 2 : Si le dos du téléviseur est incurvé ou s'il est nécessaire
de laisser de l'espace pour les câbles
Fixer le support du téléviseur (A) au dos du téléviseur à l'aide des rondelles (E), des entretoises (F) et des vis (E).
Remarque : Si le modèle de perforation du téléviseur est de 75 mm x 75 mm les rondelles (E) ne seront pas
utilisées.
F
E
A
C
Avec rondelles
F
A
D
D
Sans rondelles
