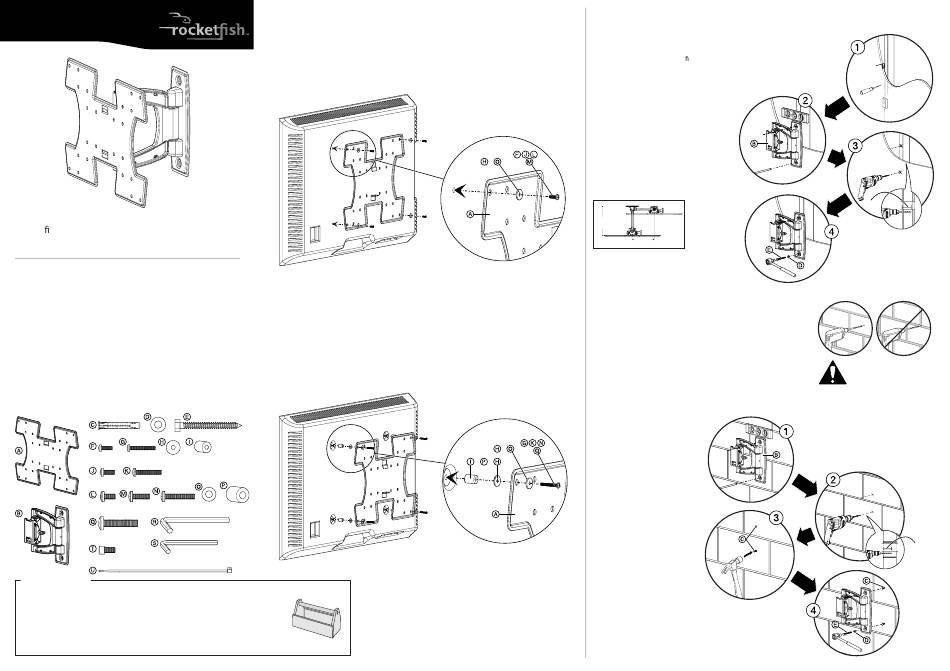

RocketFish RF-TVMFM02 Guide D'installation Rapide

GUIDE D'INSTALLATION RAPIDE
RF-TVMFM02
Merci d'avoir choisi ce modèle RF-TVMFM02 de
Rocket sh. Le support mural RF-TVMFM02 pour
téléviseur à écran plat est conçu pour des appareils
d'un poids maximal de 27 kg (60 lb).
Contenu de l'emballage
L Vis M6 de 12 mm (4)
M Vis M6 de 20 mm (4)
A Support pour téléviseur (1)
B Bras de montage (1) N Vis M6 de 35 mm (4)
O Rondelles M6/M8 (4)
Sachet de tire-fonds
C Chevilles à béton (2) P Entretoises M6/M8 (4)
D Rondelles pour tire-fonds (2) Sachet de vis M8
E Tire-fond de 8 mm × 70 mm (2) Q Vis M8 de 40 mm (4)
Sachet de vis M4 Sachet avec clé à six pans
F Vis M4 de 12 mm (4) R Clé à six pans de 4,7 mm (1)
G Vis M4 de 30 mm (4) S Clé à six pans de 4 mm (1)
H Rondelles M4/M5 (8) Vis d'assemblage
I Entretoises M4/M5 (4) T Vis d'assemblage (1)
Sachet de vis M5 Attaches pour câbles
J Vis M5 de 12 mm (4) U Attaches en nylon de 200 mm (5)
K Vis M5 de 30 mm (4)
Sachet de vis M6
Sachet de tire-fonds
Sachet de vis M4
M4 × 12 mm M4 × 30 mm
M4/M5
Sachet de vis M5
M5 × 12 mm M5 × 30 mm
Sachet de vis M6
M6 × 12 mm M6 × 20 mm M6 × 35 mm
Sachet de vis M8 Sachet avec clé à six pans
4,7 mm
M8 × 40 mm
Vis d'assemblage
4 mm
Attaches pour câbles
Outils requis :
• Marteau
• Détecteur de poutres
(uniquement pour le béton)
• Poinçon
• Clé à douille avec douille
• Crayon
de 12,7 mm ou clé à molette
• Niveau
• Mèche à bois pour perceuse de 5,5 mm
• Mètre à ruban
• Mèche à béton de 9,5 mm
• Tournevis cruciforme
(uniquement pour le béton)
• Perceuse électrique
1 Installation du support du téléviseur
Option 1 : Installation sur une surface de montage plane
1 Alignez le support du téléviseur (A) avec les trous des vis au dos du téléviseur.
2 Placez les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous du support du téléviseur, puis insérez
les vis M4 (F), M5 (J) ou M6 (L ou M) dans les rondelles.
3 Serrez les vis jusqu'à ce qu'elles soient fermement contre le support du téléviseur. Ne serrez pas
excessivement.
Option 2 : Installation sur une surface de montage obstruée
Remarque : Utilisez les rondelles supplémentaires (H) uniquement avec la visserie M4 ou M5.
1 Alignez le support du téléviseur (A) avec les trous des vis au dos du téléviseur.
2 Placez les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous du support du téléviseur, puis
insérez les vis M4 (G), M5 (K) ou M6 (N ou Q) dans les rondelles.
3 Serrez les vis jusqu'à ce qu'elles soient fermement contre le support du téléviseur. Ne serrez
pas excessivement.
8mm × 70 mm
M4/M5
M6/M8
M6/M8
2 Installation du bras de montage
Remarque : Tout matériau recouvrant le mur ne doit pas dépasser 16 mm d'épaisseur.
Option 1 : Installation sur un mur à poutres en bois
1 Repérez la poutre. Repérez le centre de la poutre à l'aide d'un
poinçon ou d'un clou n ou utilisez un détecteur de poutres bord à bord.
2 Mettez le bras de montage (B) de niveau et repérez les emplacements des trous.
3 Pré-percez le trou sur une profondeur de 75 mm à l'aide d'une
mèche de 5,5 mm de diamètre.
4 Alignez le bras de montage (B) avec
les trous pré-percés.
5 Placez les rondelles (D) sur les trous du
bras de montage, insérez les tire-fonds
(E) dans les rondelles, puis serrez les
tire-fonds uniquement jusqu'à ce que
les rondelles soient à ras du bras
ou ou de montage.
ATTENTION : Évitez les blessures potentielles
ou les dégâts matériels !
NE serrez PAS trop les tire-fonds (E).
245 mm
9 / in.
7 10
177 mm
7 in.
En déploiement total le téléviseur est
écarté de 177 mm (7 po) par rapport à
sa position de base.
Option 2 : Montage sur un mur en béton ou en parpaings
1 Mettez le bras de montage (B) de niveau et repérez les
emplacements des trous.
2 Pré-percez le trou sur une profondeur de 75 mm à l'aide
d'une mèche de 9,5 mm de diamètre.
3 Insérez les chevilles à béton (C) dans les trous pré-percés et
enfoncez les chevilles jusqu'à ce qu'elles soient au ras de la surface
en béton.
4 Alignez le bras de montage (B) avec les chevilles.
5 Placez les rondelles (D) sur les trous du bras de montage, insérez
les tire-fonds (E) dans les rondelles, puis serrez les tire-fonds
uniquement jusqu'à ce que les rondelles (D) soient à ras du bras
de montage.
ATTENTION : Évitez les blessures
potentielles ou les dégâts matériels !
NE serrez PAS trop les tire-fonds (E).
ou
ou
ou
Mur
Téléviseur
16 mm
75 mm
ATTENTION : Pour éviter des
dégâts matériels ou des
blessures, ne forez jamais
dans le mortier entre les
parpaings. Montez la
plaque d'adaptation
directement sur la
surface en béton.
75 mm
