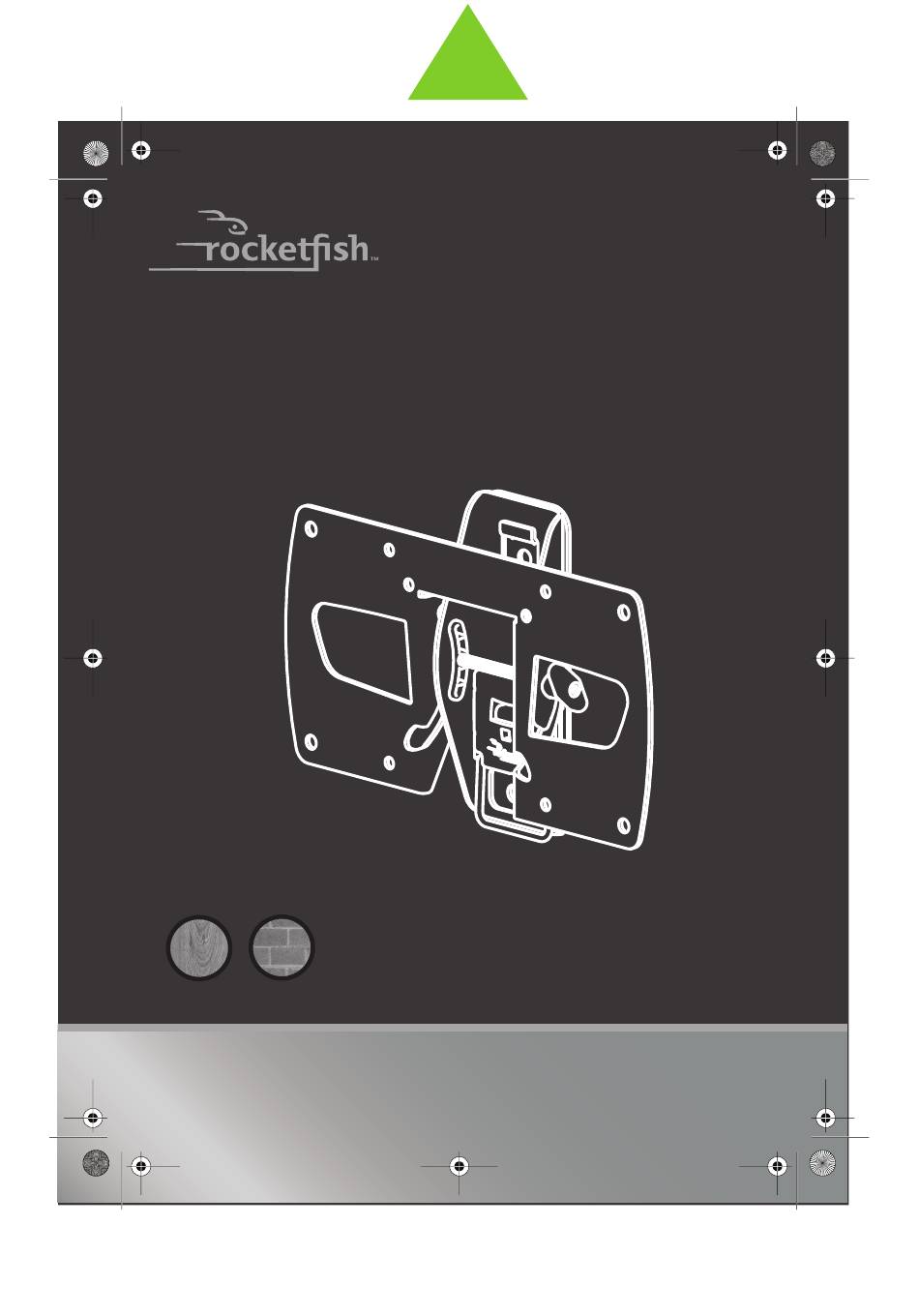

RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 1 Monday, December 1, 2014 11:33 AM
SUPPORT MURAL
POUR TÉLÉVISEUR
RF-TVMLPT01V2-C
Pour les installations sur montant
en bois ou mur en béton
GUIDE DE MONTAGE
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
V1
FINAL
FOR PRINT
Outils nécessaires.............................................................2
Contenu de l'emballage.................................................3
Instructions d'installation..............................................4
Publicité
Table des Matières
Manuels Connexes pour RocketFish RF-TVMLPT01V2-C
Sommaire des Matières pour RocketFish RF-TVMLPT01V2-C
- Page 1 FINAL FOR PRINT RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 1 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Informations sur la sécurité et spécifications..2 Outils nécessaires.............2 Contenu de l'emballage..........3 Instructions d’installation..........4 Pour les installations sur montant en bois ou mur en béton GUIDE DE MONTAGE Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
-
Page 2: Informations Sur La Sécurité Et Spécifications
Si ces instructions ne sont pas comprises ou en cas de doutes sur la sécurité de l’installation, contacter le Service à la clientèle ou un installateur professionnel. Rocketfish n’est pas responsable de dégâts ou de blessures résultants d’une installation ou d’une utilisation incorrecte. -
Page 3: Contenu De L'emballage
RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 3 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Contenu de l'emballage Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : Support pour téléviseur A (1) Plaque murale H (1) Gabarit I (1) Sachet contenant la visserie pour le téléviseur... -
Page 4: Instructions D'installation
RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 4 Monday, December 1, 2014 11:33 AM Instructions d’installation ÉTAPE 1 : déterminer l’emplacement du montage mural Remarque : • Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •... - Page 5 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 5 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Utiliser un crayon pour repérer ce point sur le mur. Sont également nécessaires Crayon Mètre à ruban Besoin d’assistance? Appelez le 1-800-620-2790 (É.U. et Canada)
- Page 6 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 6 Monday, December 1, 2014 11:33 AM ÉTAPE 2 : option 1 : Installation sur un mur à montants en bois Remarque : L’épaisseur de la cloison sèche recouvrant le mur ne doit pas dépasser 5/8 po (16 mm). Repérer le montant.
- Page 7 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 7 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Remarque : Taille minimale d’un montant en bois : Standard 2 x 4 po (51 x 102 mm). Nominale 1,5 x 3,5 po (38 x 89 mm)
- Page 8 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 8 Monday, December 1, 2014 11:33 AM ÉTAPE 2 - option 2 : Montage sur un mur en béton ou en blocs de béton ATTENTION : Pour éviter des dégâts matériels ou des blessures, ne jamais forer dans le mortier entre les blocs. Fixer la plaque murale directement sur la surface en béton.
- Page 9 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 9 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C 3 po (75 mm) Voir la remarque* Remarque : Épaisseur * Remarque : Non incluses. minimale du mur en Appeler le service à la béton : 8 po (203 mm) clientèle pour recevoir à...
- Page 10 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 10 Monday, December 1, 2014 11:33 AM ÉTAPE 3 : déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels. Si le téléviseur est sur un meuble, retirer celui-ci.
-
Page 11: Étape 4 : Sélectionner Les Vis, Les Rondelles Et Les Entretoises
RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 11 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C ÉTAPE 4 : sélectionner les vis, les rondelles et les entretoises Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent... - Page 12 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 12 Monday, December 1, 2014 11:33 AM ÉTAPE 5 : Option 1 : Fixation du matériel de montage pour les téléviseurs à dos plat Placer les rondelles (D) sur les trous des supports du téléviseur (A) qui s’alignent avec les trous pour vis au dos du téléviseur, puis insérer les vis (B), dans les rondelles et le support du téléviseur.
- Page 13 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 13 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C ÉTAPE 5 : Option 2 : Fixation du matériel de montage pour les téléviseurs à dos de forme irrégulière ou obstrué Placer les entretoises (E) dans les trous pour vis au dos du téléviseur.
- Page 14 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 14 Monday, December 1, 2014 11:33 AM ÉTAPE 6 : installation du téléviseur sur le support mural Monter le téléviseur en fixant le support pour téléviseur (A) sur le rebord supérieur de la plaque murale (H). Fixer le support pour téléviseur (A) en appuyant sur la partie inférieure du téléviseur sur le support mural (H) jusqu'à...
- Page 15 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 15 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C ÉTAPE 7 : réglage de la tension et de l'inclinaison • Si besoin est, régler l'angle d'inclinaison en desserrant la molette sur le côté droit du support pour téléviseur, puis en réglant l'inclinaison de l'appareil.
- Page 16 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 16 Monday, December 1, 2014 11:33 AM Étape en option : désinstallation du téléviseur du support mural Tirer sur le dispositif de verrouillage de la partie inférieure du support pour téléviseur (A), puis tirer sur la partie inférieure du téléviseur. Soulever le téléviseur et l'écarter du mur.
- Page 17 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 17 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Besoin d’assistance? Appelez le 1-800-620-2790 (É.U. et Canada)
- Page 18 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 18 Monday, December 1, 2014 11:33 AM Besoin d’assistance? Appelez le 1-800-620-2790 (É.U. et Canada)
- Page 19 RF-TVMLPT01V2-C_14-1350_MAN_V1_FR.fm Page 19 Monday, December 1, 2014 11:33 AM SUPPORT MURAL POUR TÉLÉVISEUR RF-TVMLPT01V2-C Besoin d’assistance? Appelez le 1-800-620-2790 (É.U. et Canada)
- Page 20 N° de pièce 6907-002094 00 www.rocketfishproducts.com (800) 620-2790 ROCKETFISH est une marque de commerce de Best Buy et de ses affiliés. Déposée dans certains pays. Distribuée par Best Buy Purchasing, LLC 7601 Penn Av. South, Richfield, MN 55423 É.-U. ©2015 Best Buy. Tous droits réservés.
