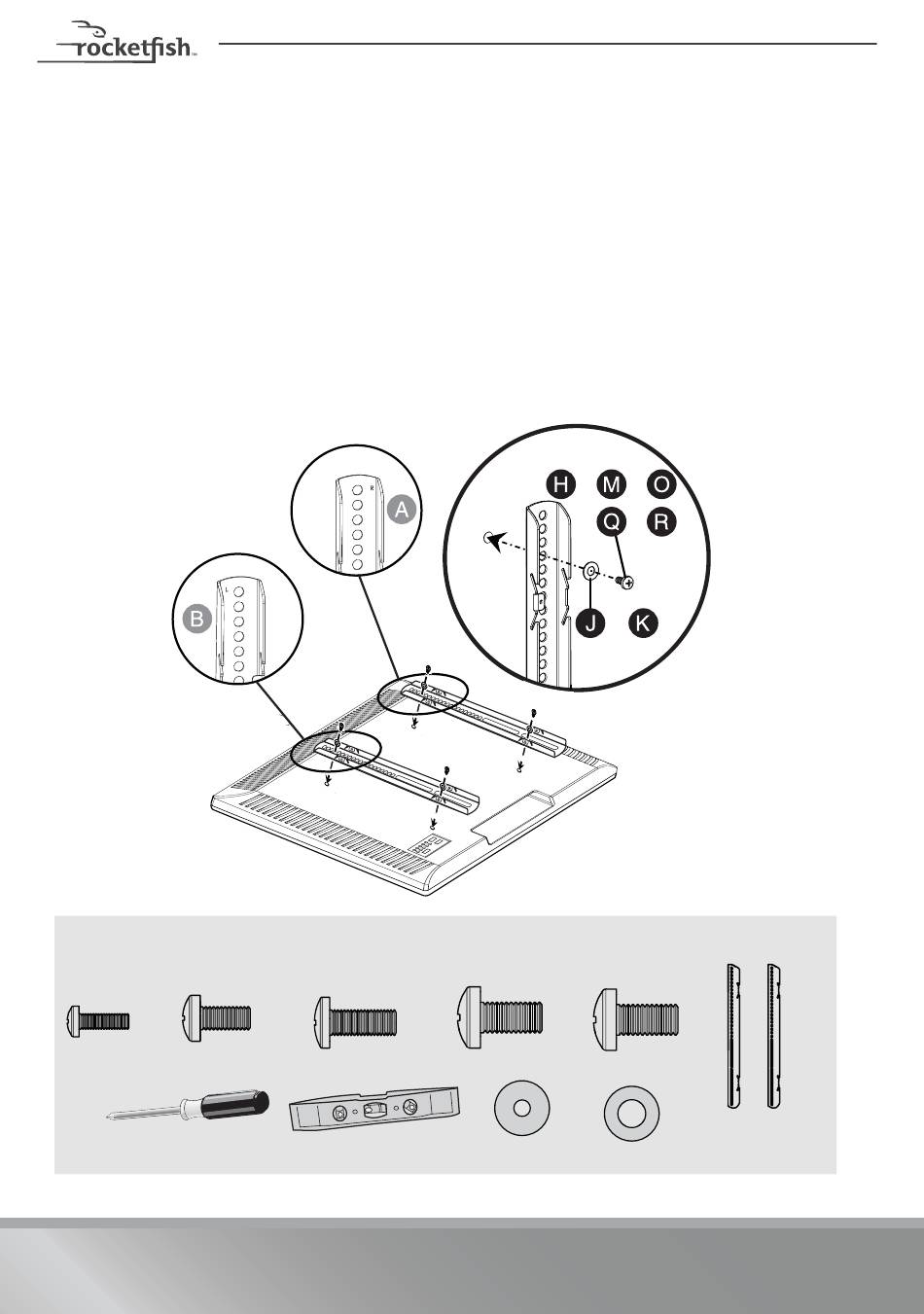

Étape 3 - Option 1 : fixation du matériel de montage pour
les téléviseurs à dos plat
1
Centrer les supports verticalement sur le dos du téléviseur, puis aligner les trous
repérés sur le support vertical droit pour téléviseur (A) et sur le support vertical
gauche pour téléviseur (B) avec les trous de vis au dos du téléviseur. Le support
droit a le repère « R » et le support gauche a le repère « L ».
2
Placer les rondelles M4/M5 (J) ou M6/M8 (K) sur les trous des supports pour
téléviseur qui s'alignent avec les trous de vis au dos du téléviseur, puis insérer les
vis M4 (H), M5 (M), M6 (O) ou M8 (Q ou R) dans les rondelles. Vérifier que les
supports sont de niveau.
3
Serrer les vis jusqu'à ce qu'elles soient fermement contre le support du
téléviseur. Ne pas trop serrer les vis.
Sont également nécessaires
ou
H (4)
M (4)
Tournevis cruciforme
8
Besoin d'assistance? Appelez le 1-800-620-2790 (États-Unis et Canada)
ou
ou
O (4)
Niveau
)
OR
OR
OR
OR
OR
ou
Q (4)
R (4)
ou
K (4)
J (4)
Supports
verticaux (A et B)
