PRUDENCE
Cartes d'extension PCI-Express
Toutes les cartes d'extension PCI-Express doivent remplir les exigences pour les équipements informatiques destinés à
l'utilisation dans des emplacements dangereux ou pour les équipements d'automates programmables selon ANSI/ISA
12.12.01 (emplacement dangereux) and CSA-213 (emplacement dangereux).
Décharge de traction
Un pack d'accessoires contenant deux décharges de tension et des vis est fourni avec l'appareil – une décharge de tension
pour les câbles LAN RJ45, une pour les câbles USB et DisplayPort.
Fixez les deux décharges de tension pour USB/Displayport et LAN RJ45 à l'appareil avec les vis fournies après avoir retiré
les anciennes vis.

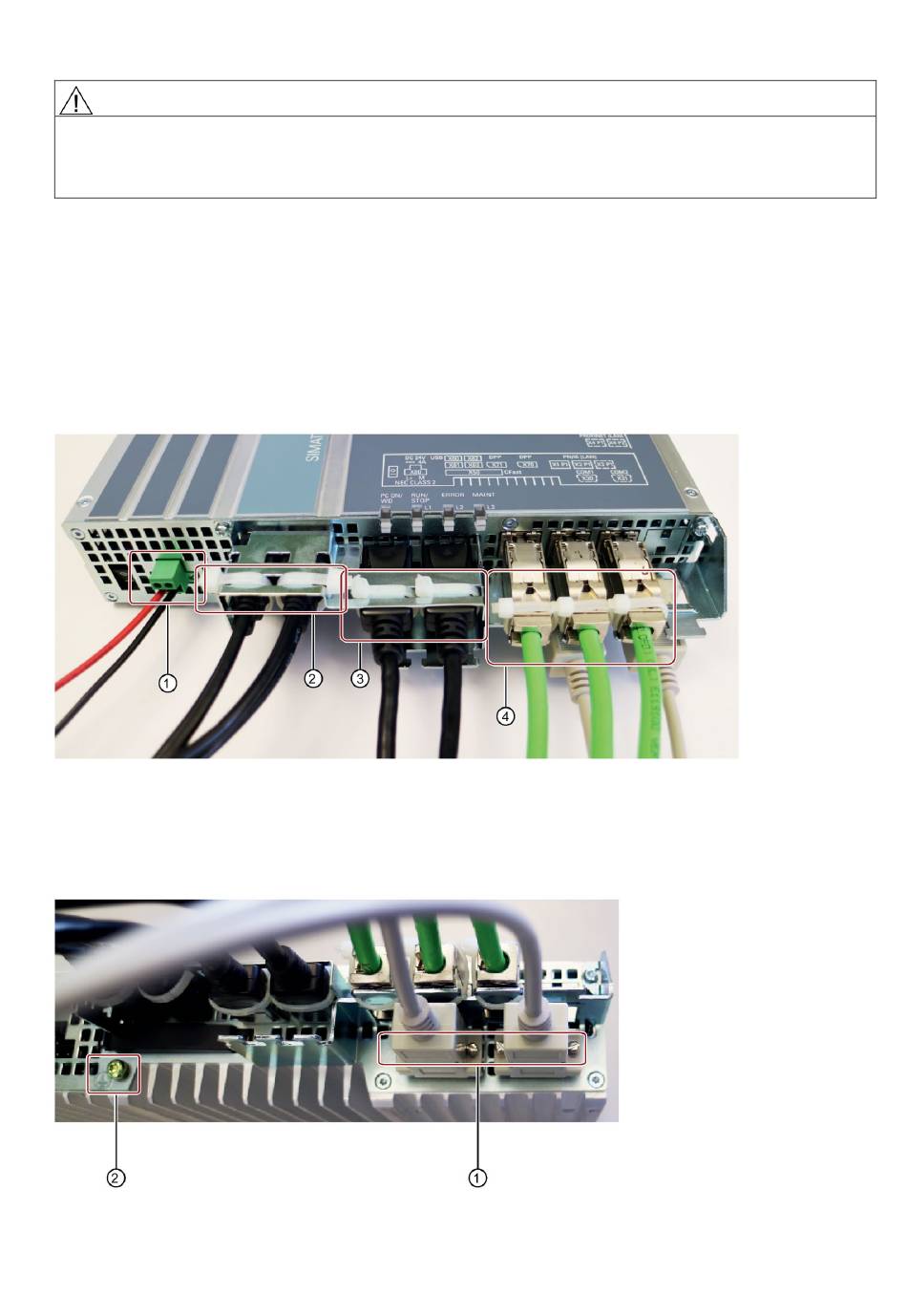

Connectez les câbles USB, DsiplayPort et LAN et fixez-les à la décharge de traction à l'aide des attaches de câbles, comme
indiqué dans la figure suivante :
①
24 V CC
②
4 x USB
③
2 x DisplayPort
④
3 x LAN RJ45
①
2 x COM
②
TERRE
SIMATIC IPC427E
A5E41754198-AD, 11/2017
Sécurisez le connecteur d'entrée 24 V CC avec les 2 vis intégrées.
Sécurisez tous les connecteurs USB avec une attache de câble.
Sécurisez chaque connecteur LAN avec une attache de câble.
Sécurisez chaque connecteur LAN avec une attache de câble.
Sécurisez tous les connecteurs COM avec les vis 2 intégrées.
Borne de conducteur de protection : min. 2,5 mm
2
