Montage

!
8
3.3

Conditions de montage

48

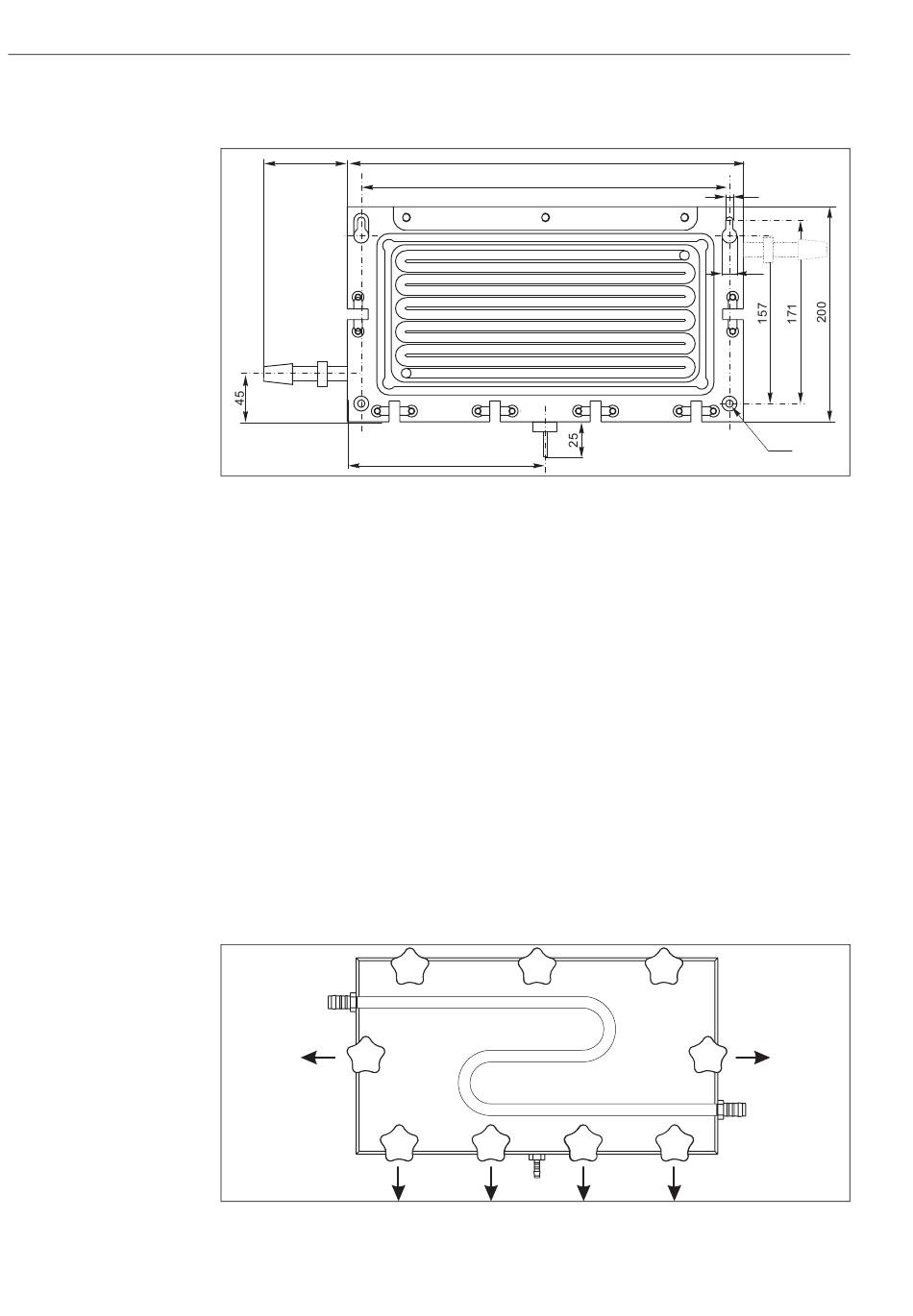

Fig. 2 : Dimensions
3.4 Montage
3.4.1

Montage mural

Remarque !
Il vous faut une perçeuse avec un foret de 6 mm.
Les chevilles et vis ne font pas partie de la livraison et doivent être fournies par l'utilisateur.
Pour fixer le support de filtre, procédez de la façon suivante :
1. Percez quatre trous de Ø 6 mm sur la paroi. Pour l'écart entre les trous, voir la figure du
chapitre précédent ("Conditions de montage").
2. Retirez la partie supérieure du support de filtre :
a. Dévissez légèrement toutes les poignées étoile.
b. Basculez les poignées latérales et inférieures sur le côté (→ å 3).
c. Retirez la partie supérieure (→ å 4, pos. 3) des raccords filetés restants et placez-la de
côté, là où elle reste accessible.
3. Fixez la partie inférieure (pos. 1) du support à la paroi avec les vis correspondantes.
Fig. 3 : Dévissez les vis de réglage
370
345
185
Stamoclean CAT411
7
14
Ø7
a0001260-de
a0001263
