Démarrage - Carrier 40MPHA Instructions D'installation

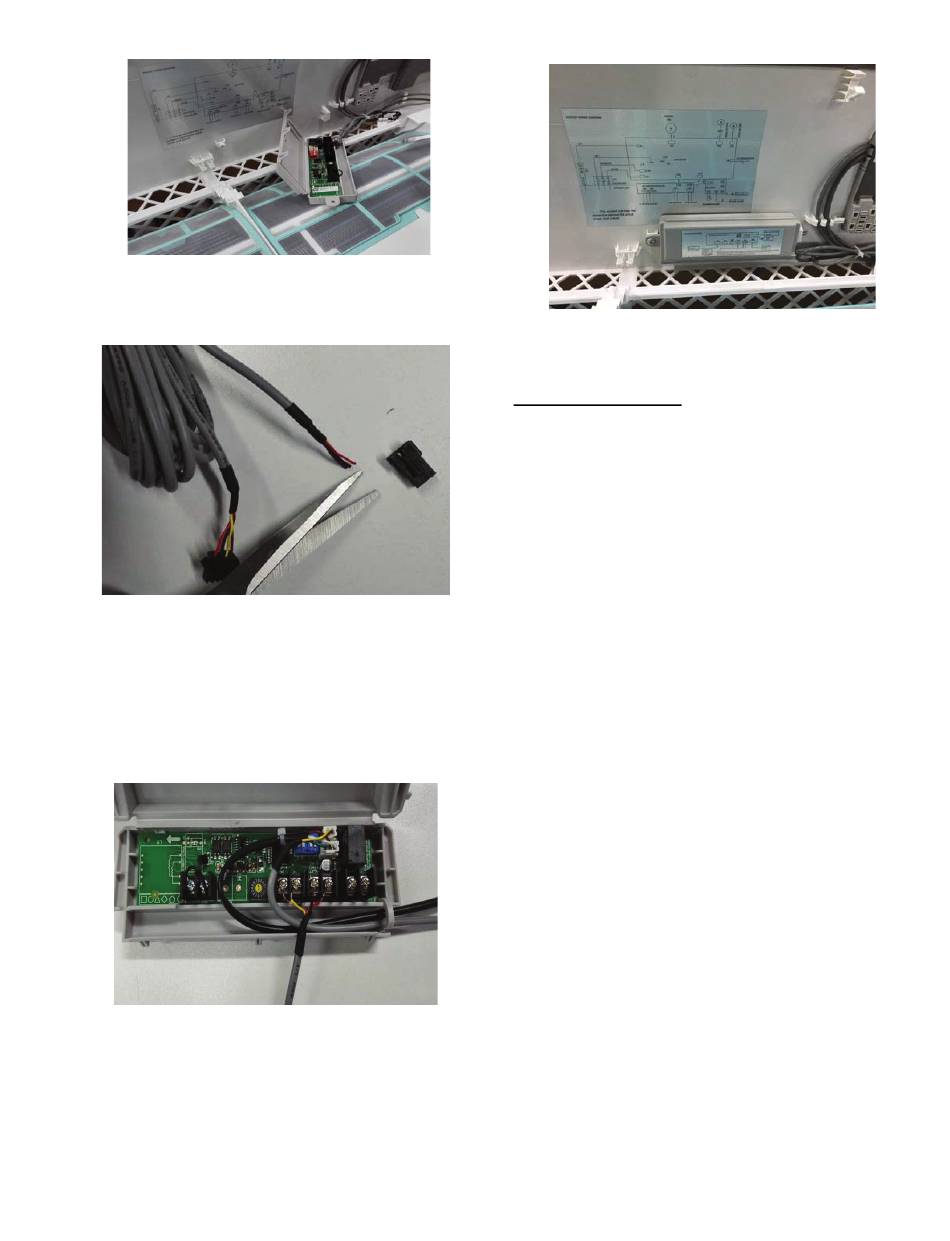

Fig. 27 – Carte multifonction
4. Coupez la prise femelle du câble fourni avec la télécommande
filaire et dénudez les fils pour brancher la carte multifonction.
Fig. 28 – Coupe de la prise femelle et dénudage
des fils
5. Connectez le câble de la télécommande filaire à la carte multi-
fonction en respectant ce qui suit :
a. X – Brun
b. (2.) Y – Jaune
c. (3.) E – Noir (masse)
d. (4.) 5V – Rouge (alimentation)
Fig. 29 – Branchement du câble à la carte
6. Reposez la carte multifonction sur le support situé sur le panneau
avant.
40MPHA-02SIFR
DÉMARRAGE
Essai de fonctionnement
Effectuez un essai de fonctionnement après avoir terminé la
recherche de fuite de gaz et la vérification de sécurité électrique
(voir la figure 28).
1. Appuyez sur le bouton MARCHE/ARRÊT de la télécommande
REMARQUE : Une fonction de protection empêche
l'activation de la climatisation pendant environ 3 à
4 minutes.
2. Appuyez sur le bouton MODE et sélectionnez le mode RE-
3. Pour effectuer l'essai à l'aide du bouton MANUAL du module
4. Assurez-vous de placer l'interrupteur manuel à la position
REMARQUE : Si la température ambiante est inférieure
à 17 °C (63 °F) La télécommande ne peut être utilisée
pour activer la fonction REFROIDISSEMENT lorsque la
température ambiante extérieure est inférieure à 17 °C
(63 °F). En pareil cas, utilisez le bouton de COMMANDE
MANUELLE pour vérifier la fonction REFROIDISSE-
MENT.
1. La COMMANDE MANUELLE est située sur le côté droit du
Les caractéristiques techniques peuvent changer sans préavis.
Fig. 30 – Installation de la carte multifonction
pour démarrer l'essai.
FROIDISSEMENT, CHAUFFAGE et VENTILATION pour
vérifier si tous les modes fonctionnent de façon appropriée.
intérieur :
a. Ouvrez le panneau avant du module intérieur.
b. Appuyez une fois sur l'interrupteur manuel pour mettre le
module sous tension. Les réglages de consigne du fonc-
tionnement manuel sont les suivants :
Point de consigne réglé à l'usine : 24 °C (76 °F)
Vitesse du ventilateur : AUTO
Sens de décharge d'air : Point de consigne réglé à l'usine selon
le mode de fonctionnement REFROIDISSEMENT ou
CHAUFFAGE.
« OFF » (ARRÊT) (en appuyant de nouveau dessus deux fois)
après la fin de l'opération d'essai.
boîtier d'affichage du panneau avant du module intérieur (voir la
figure 31). Appuyez deux fois sur le bouton pour sélectionner la
fonction REFROIDISSEMENT. Effectuez un essai de
fonctionnement comme à l'habitude.
13
