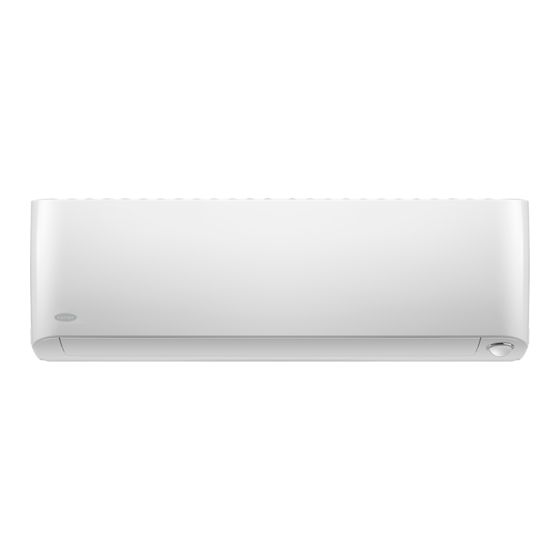

Carrier 40MPHA Instructions D'installation
  1. Manuels
  2. Marques
  3. Carrier Manuels
  4. Climatiseurs
  5. Infinity 40MPHA
  6. Instructions d'installation
Carrier 40MPHA Instructions D'installation

Carrier 40MPHA Instructions D'installation

Système sans conduit à montage mural, capacités 09 à 12
Masquer les pouces Voir aussi pour 40MPHA:

Publicité

Liens rapides

Télécharger ce manuel

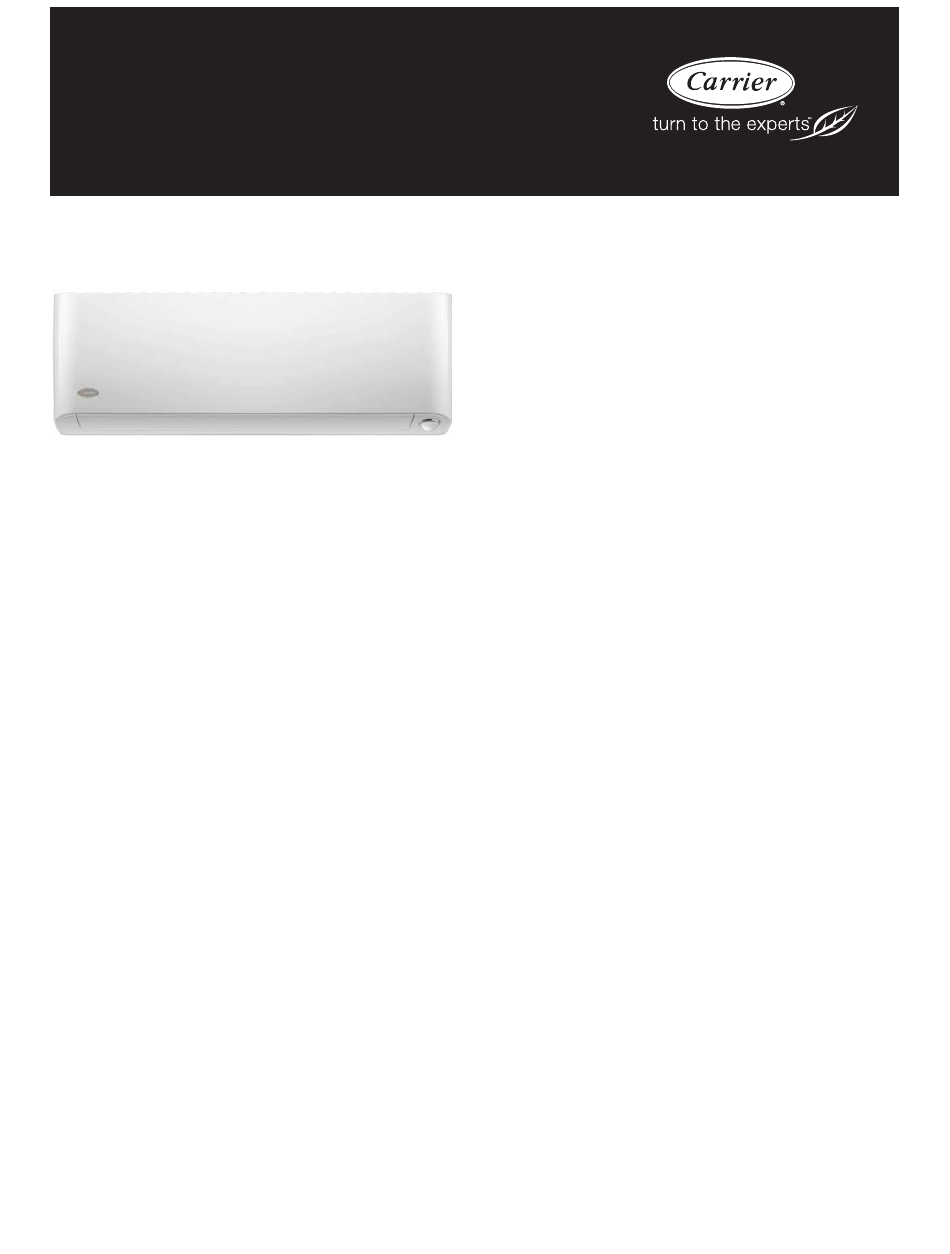

40MPHA
Système sans conduit à montage mural
Capacités 09 à 12
Instructions d'installation
REMARQUES :
Veuillez lire attentivement le manuel d'instruction avant de
commencer l'installation.
Illustrations aux fins de référence seulement. Les modèles
réels pourraient être légèrement différents.
TABLE DES MATIÈRES
CRITÈRES DE SÉCURITÉ
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
LISTE DES PIÈCES
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EXIGENCES DU SYSTÈME
CÂBLAGE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
–
DIMENSIONS
INTÉRIEURES
–
DÉGAGEMENTS
INTÉRIEURS
CONSEILS D'INSTALLATION
INSTALLATION DU MODULE INTÉRIEUR
DONNÉES ÉLECTRIQUES
SCHÉMAS DE RACCORDEMENT
INSTALLATION DE TOUT LE CÂBLAGE ÉLECTRIQUE ET
D'INTERCONNEXION ET DE LA TUYAUTERIE DU
MODULE INTÉRIEUR
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
VÉRIFICATION FINALE DE LA TUYAUTERIE
INSTALLATION DE LA TÉLÉCOMMANDE SANS FIL
INSTALLATION DE LA TÉLÉCOMMANDE FILAIRE
MISE EN SERVICE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DÉPANNAGE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . .
. . .
. . . .
PAGE
2
3
4
4
5
6
7
7
9
9
10
11
11
11
12
13

Publicité

loading

Manuels Connexes pour Carrier 40MPHA

Sommaire des Matières pour Carrier 40MPHA

  • Page 1 40MPHA Système sans conduit à montage mural Capacités 09 à 12 Instructions d'installation TABLE DES MATIÈRES PAGE CRITÈRES DE SÉCURITÉ ......
  • Page 2 CRITÈRES DE SÉCURITÉ L’installation, le démarrage et l’entretien des équipements de AVERTISSEMENT climatisation peuvent être dangereux à cause des pressions présentes dans le système, des composants électriques et de l’emplacement des équipements (toits, structures surélevées, etc.). RISQUE D’ÉLECTROCUTION Seuls des installateurs et des techniciens d’entretien mécanique Ignorer cet avertissement pourrait provoquer de graves formés et qualifiés doivent installer, mettre en service et entretenir blessures, voire la mort.
  • Page 3 LISTE DE PIÈCES Tableau 1—Liste de pièces Quantité NOM DE LA PIÈCE Module intérieur Plaque de montage murale Vis de fixation murale A ST3,9 x 25 Cheville Filtre à air Télécommande sans fil Support de télécommande sans fil Vis de fixation de télécommande B (ST2,9 x 10) Pile AAA.LR03 Carte multifonction (installée sur le panneau avant) Écrous évasés pour les canalisations de liquide et de gaz...
  • Page 4 EXIGENCES DU SYSTÈME Laissez suffisamment d’espace pour permettre la circulation d’air et l’entretien de l’appareil. Consultez la fig. 3 pour connaître les distances minimales requises entre l’appareil et les murs ou les plafonds. Tuyauterie IMPORTANT: Les deux conduites de frigorigène doivent être isolées séparément. S Le tableau 3 donne les dimensions des tuyaux du module intérieur.
  • Page 5 DIMENSIONS – INTÉRIEURES Tableau 4—Dimensions du module intérieur CAPACITÉ DU MODULE À MONTAGE MURAL Tension (208/230 V) (208/230 V) Hauteur mm (po) 298 (11,7) 298 (11,7) Largeur mm (po) 895 (35,2) 895 (35,2) Profondeur mm (po) 248 (9,8) 248 (9,8) Poids net kg (lb) 17 (37,48)
  • Page 6 DÉGAGEMENTS – INTÉRIEURS PLAFOND 15 cm (5,9 po) min. 12 cm 12 cm (4,75 po) (4,75 po) min. min. 1,8 m (6 pi) PLANCHER Fig. 3 - Dégagement du module intérieur REMARQUE : Le dégagement intérieur recommandé pour un débit d’air de retour adéquat est de 15m (5,9 po). Un dégagement moindre peut réduire le rendement de ces appareils.
  • Page 7 ’ Fixation de la plaque de montage au mur : CONSEILS D INSTALLATION 1. Retirez avec précaution la plaque de montage, reliée à Les emplacements d’installation idéaux sont notamment l’arrière du module intérieur. les suivants : 2. À l’aide du crayon, tracez la position du trou dans le mur. La Module intérieur plaque de montage doit être placée horizontalement et de S Emplacement sans obstacle près des zones d’entrée et de sortie.
  • Page 8 Si la tuyauterie passe par le côté droit ou gauche : Si la tuyauterie est déjà en place dans le mur, procédez de la façon suivante : 1. Utilisez une petite lame de scie pour retirer avec précaution la protection en plastique correspondante sur le panneau latéral et 1.
  • Page 9 (1.) Faciliter le raccordement de la tuyauterie de frigorigène (2.) Faciliter la recherche de fuites de gaz et permettre de vérifier l’absence de pincements dans le tuyau de cuivre. 4. Branchez la tuyauterie de frigorigène aux raccords de jonction (installation de conduite) du module intérieur et de l’appareil extérieur.
  • Page 10 Tableau 6—Espacement des écrous évasés INSTALLATION DE TOUT LE CÂBLAGE A mm (po) ’ DIAMÈTRE EXTÉRIEUR, ÉLECTRIQUE ET D INTERCONNEXION mm (po) Max. Min. ET DE LA TUYAUTERIE DU MODULE Ø 6,35 (1/4 po) 1,3 (0,05) 0,7 (0,03) INTÉRIEUR Ø 9,52 (3/8 po) 1,6 (0,06) 1,0 (0,04) Ø...
  • Page 11 VÉRIFICATION FINALE DE LA INSTALLATION DE LA TÉLÉCOMMANDE TUYAUTERIE SANS FIL IMPORTANT: Vérifiez que les tuyaux installés en usine du Support de montage (pour installation sur le mur) module intérieur ne se sont pas déplacés pendant l’expédition. 1. Utilisez les deux vis fournies avec la télécommande pour Assurez−vous que les conduites ne frottent pas les unes contre les fixer le support de montage au mur à...
  • Page 12 4. Coupez la prise femelle du câble fourni avec la MISE EN SERVICE télécommande filaire et dénudez les fils pour brancher la Essai de fonctionnement carte multifonction. Effectuez un essai de fonctionnement après avoir terminé la recherche de fuite de gaz et la vérification de sécurité électrique (voir fig.
  • Page 13 VÉRIFICATIONS DU SYSTÈME 1. Dissimulez les tuyaux dans la mesure du possible. Expliquez les points suivants au client (à l’aide du manuel du propriétaire) : 2. Assurez−vous que le tuyau d’évacuation est orienté vers le bas sur toute sa longueur. 1.
  • Page 14 Nº de catalogue: 40MPHA-01SIFR © 2017 Carrier Corp. D 7310 W. Morris St. D Indianapolis, IN 46231 Date d’édition : 09/17 Le fabricant se réserve le droit de changer les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
