Dépannage - Carrier 40MPHA Instructions D'installation

AUTO/
CLIMATISATION

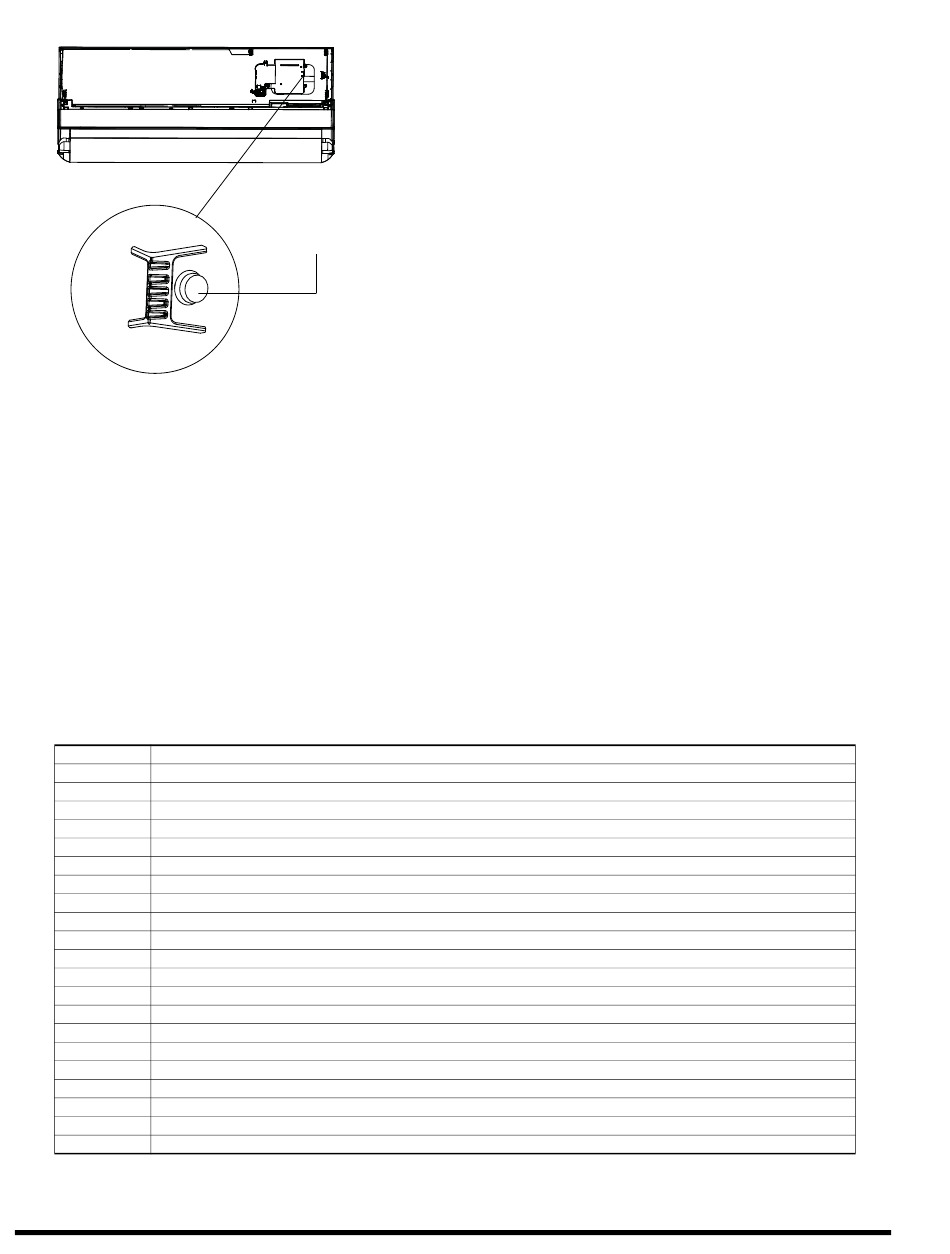

Fig. 31 – Essai de fonctionnement
DÉPANNAGE
Pour faciliter l'entretien, les systèmes sont équipés de DEL d'affichage de codes de diagnostic sur le module intérieur et l'appareil extérieur.
L'affichage de diagnostic intérieur est une combinaison de DEL clignotantes sur le panneau d'affichage ou à l'avant du module.
Certains modules intérieurs affichent les codes de diagnostic en plus des modes de fonctionnement pendant l'anomalie de l'appareil extérieur. Si
possible, vérifiez toujours en premier lieu les codes de diagnostic affichés sur le module intérieur.
Les codes de diagnostic affichés sur le module intérieur et l'appareil extérieur sont répertoriés dans le tableau 8.
GUIDES DE DIAGNOSTIC DE L'APPAREIL INTÉRIEUR
AFFICHAGE
Erreur du matériel EEPROM du module intérieur
E0
E1 Erreur de communication du module intérieur ou de l'appareil extérieur
Erreur de détection du signal au passage par zéro
E2
E3 Vitesse du ventilateur intérieur hors contrôle
Circuit ouvert ou court-circuit dans le circuit de la sonde de température ambiante intérieure T1
E4
E5 Circuit ouvert ou court-circuit dans le circuit de la sonde de température T2 de serpentin d'évaporateur
EA Erreur de paramètre EEPROM du module intérieur
Eb Erreur de communication entre la carte à circuits imprimés et la carte de l'affichage
EC Détection de fuite de frigorigène
Erreur du module de l'œil intelligent
EF
F1 Circuit ouvert ou court-circuit dans le circuit de la sonde de température ambiante extérieure T4
Circuit ouvert ou court-circuit dans le circuit de la sonde de température T3 du condensateur
F2
F3 Circuit ouvert ou court-circuit dans le circuit de la sonde de température TP de décharge de compresseur
Erreur de paramètre EEPROM de l'appareil extérieur
F4
F5 Vitesse du ventilateur extérieur hors contrôle
F6 Capteur de température T2B (situé sur le tuyau extérieur) en circuit ouvert ou en court-circuit open circuit
P0 Anomalie de l'IPM ou protection de l'IGBT contre les surintensités trop forte
P11/P10 Protection contre la surtension ou la sous-tension
Protection contre la surchauffe du module IPM
P2
P4 Erreur d'entraînement du compresseur de l'inverseur
Protection contre la basse pression (seulement sur les appareils extérieurs munis d'un pressostat)
P6
Pour obtenir des renseignements de diagnostic supplémentaires, reportez-vous au manuel d'entretien.
© 2018 Carrier
D 3300 Riverview Parkway Atlanta GA, 30339 Date de l'édition : Décembre 2018
Le fabricant se réserve le droit, en tout temps, d'interrompre ou de modifier les spécifications ou la conception sans préavis et sans encourir aucune obligation
Bouton de commande
manuelle
Tableau 8 – Guides de diagnostic de l'appareil
VÉRIFICATIONS DU SYSTÈME
1. Dissimulez les tuyaux dans la mesure du possible.
2. Assurez-vous que le tuyau d'évacuation est incliné vers le bas sur
toute sa longueur.
3. Assurez-vous que tous les tuyaux et les raccords sont isolés de
façon appropriée.
4. Autant que possible, fixez les tuyaux sur le mur extérieur.
5. Scellez le trou par lequel passent les câbles et les tuyaux.
MODULE INTÉRIEUR
1. Tous les boutons de la télécommande fonctionnent-ils de façon
appropriée?
2. Les voyants du panneau d'affichage fonctionnent-ils de façon
appropriée?
3. Le volet de déflexion de l'air fonctionne-t-il de façon appropriée?
4. Le tuyau d'évacuation fonctionne-t-il de façon appropriée?
Expliquez les points suivants au client (à l'aide du manuel
d'utilisation) :
1. Comment mettre en marche et arrêter le climatiseur, comment
sélectionner les modes REFROIDISSEMENT, CHAUFFAGE
et les autres modes de fonctionnement, comment régler la
température, comment régler la minuterie pour démarrer et arrêter
automatiquement le climatiseur et toutes les autres fonctions de la
télécommande et du panneau d'affichage.
2. Comment retirer et nettoyer le filtre à air.
3. Comment régler le volet de déflexion d'air.
4. Expliquez les consignes d'entretien et de maintenance.
5. Présentez le manuel d'utilisation et les instructions d'installation
au client.
ÉTAT DE LA DEL
Nº de catalogue 40MPHA-02SIFR
40MPHA-01SIFR
Remplace :
