Page 1: Table Des Matières

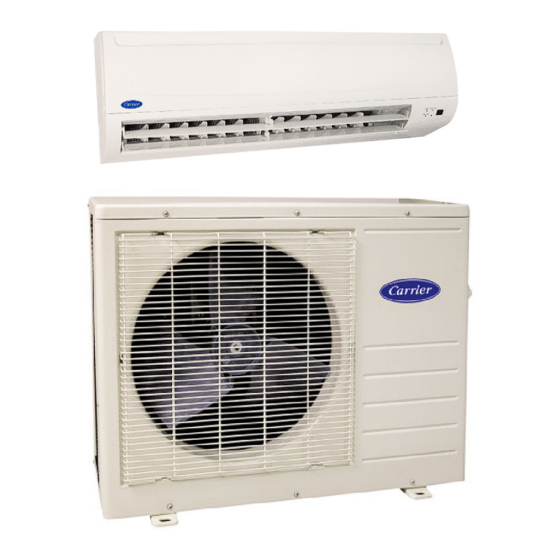

40MVC/38MVC 40MVQ/38MVQ Système biblocs sans conduit, montage en hauteur sur le mur Capacités 009 à 024 Instructions d’installation TABLE DES MATIÈRES PAGE LISTE DE PIÈCES ........
Page 2: Liste De Pièces
A07334a A07335a Fig. 1 --- 40MVC, MVQ/38MVC et MVQ009- -012 Fig. 2 --- 40MVC, MVQ/38MVC et MVQ018- -024 Liste de pièces Liste de pièces Remarques : – Si l’appareil extérieur est monté plus haut que le module intérieur, évitez que la pluie s’écoule le long du tuyau de raccordement vers le module intérieur en formant un arc avec le tuyau de raccordement avant qu’il ne pénètre dans le mur vers le module intérieur.
Page 3: Dimensions - Intérieures
DIMENSIONS – INTÉRIEURES A07336 Dimension du modèle Poids opérationnel lb (kg) po (mm) po (mm) po (mm) 32,09 (815) 11,02 (280) 7,68 (195) 17,6 (8) 35,67 (906) 11,26 (286) 9,25 (235) 25,3 (11,5) 49,21 (1250) 12,80 (325) 9,06 (230) 39,6 (18) 49,21 (1250) 12,80 (325) 9,06 (230)
Page 4: Dégagements
DÉGAGEMENTS – INTÉRIEURS PLAFOND 6 po (0,15 m) min. 5 po 5 po (0,13 m) (0,13 m) min. min. 6 po (1,8 m) PLANCHER A07891 Fig. 3 --- Dégagement du module intérieur DÉGAGEMENTS – EXTÉRIEURS Entrée d'air Sortie d'air A07894 APPAREIL 9k et 12k po (mm) 18k et 24k po (mm)
Page 5: Pour Votre Sécurité
Prenez connaissance de l’intégralité de ces instructions et respectez des systèmes d’appareils extérieurs 38MVC et MVQ et de modules les messages d’avertissement et de mise en garde contenus dans les intérieurs 40MVC et MVQ sans conduit. documents et affichés sur l’appareil. Consultez les codes du CARACTÉRISTIQUES DU SYSTÈME bâtiment locaux et l’édition courante du National Electrical Code...
Page 6: Conseils D'installation
Méthode de raccordement recommandée pour le câblage MISE EN GARDE électrique et de communication (pour minimiser les interférences du câblage de communication) RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS Câblage électrique : L’alimentation principale est fournie à l’appareil extérieur. Le câble Le non- -respect de cette mise en garde pourrait entraîner des de raccordement fourni sur place de l’appareil extérieur vers le dégâts matériels ou un mauvais fonctionnement de l’équipement.
Page 7: Installation Du Module Intérieur
INSTALLATION DU MODULE INTÉRIEUR PERCER UN TROU DANS LE MUR POUR LE PASSAGE DE LA TUYAUTERIE INSTALLATION DE LA PLAQUE DE MONTAGE D’INTERCONNEXION, LE TUYAU La plaque de montage ressemblera à l’un des articles suivants selon D’ÉVACUATION ET LE CÂBLAGE la capacité...
Page 8: Installation De L'appareil Extérieur
Communiquez raccord à sertir sur le tuyau. avec votre distributeur Carrier pour obtenir les schémas relatifs aux 5. Alignez le tuyau avec la valve de service de façon dispositifs de protection contre le vent.
Page 9: Installer Tout Le Câblage Électrique Et D'interconnexion Des Appareils Extérieurs
INSTALLER TOUT LE CÂBLAGE ÉLECTRIQUE ET D’INTERCONNEXION DES APPAREILS EXTÉRIEURS 1. Montez le disjoncteur extérieur. MISE EN GARDE 2. Effectuez le câblage du boîtier principal au disjoncteur conformément aux exigences du NEC et des codes locaux. RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS 3.
Page 10: Schémas De Raccordement
SCHÉMAS DE RACCORDEMENT 208/230–1–60 ALIMENTATION FOURNIE SUR PLACE CÂBLE DE RACCORDEMENT EXTÉRIEUR VERS INTÉRIEUR MISE À LA TERRE MISE À LA TERRE MISE À LA TERRE ALIMENTATION ALIMENTATION ALIMENTATION DU MODULE PRINCIPALE VERS LE MODULE COMMANDE INTÉRIEUR INTÉRIEUR COMMANDE 208/230–1–60 208/230–1–60 208/230–1–60 APPAREIL EXTÉRIEUR DE 18K ET 24K...
Page 11: Installer Tout Le Câblage Électrique Et D'interconnexion Et De La Tuyauterie Du Module Intérieur
INSTALLER TOUT LE CÂBLAGE ÉLECTRIQUE ET D’INTERCONNEXION ET DE LA TUYAUTERIE DU MODULE INTÉRIEUR 1. Acheminez la tuyauterie d’interconnexion et le câblage entre l’appareil extérieur et le module intérieur. 2. Acheminez le câble d’interconnexion à travers le trou dans le mur (de l’extérieur vers l’intérieur). 3.
Page 12: Évacuation Et Chargement Du Système
Méthode du vide poussé MISE EN GARDE La méthode du vide poussé nécessite une pompe à vide capable de tirer une dépression de 500 microns et un manomètre à vide RISQUE DE DOMMAGES À L’APPAREIL capable de mesurer avec précision ce vide. La méthode du vide poussé...
Page 13: Mise En Service
MISE EN SERVICE Essai de fonctionnement VÉRIFICATIONS DU SYSTÈME Effectuez un essai de fonctionnement après avoir terminé la 1. Dissimulez les tuyaux dans la mesure du possible. recherche de fuite de gaz et la vérification de sécurité électrique. 2. Assurez- -vous que le tuyau d’évacuation est orienté vers le (Consultez la fig.
Page 14: Dépannage
DEL clignote un nombre de fois spécifié. Consultez le tableau de diagnostic de l’appareil extérieur fourni ci- -dessus pour déterminer la cause du dysfonctionnement. Nº catalogue 38---40MV ---8SIFR  2014 Carrier Corporation S 7310 W. Morris St. S Indianapolis, IN 46231 Date d’édition : 05/14 Remplace : 38--- 40MV--- 7SFRI...
