Carrier 40MPHA Instructions D'installation

Carrier 40MPHA Instructions D'installation

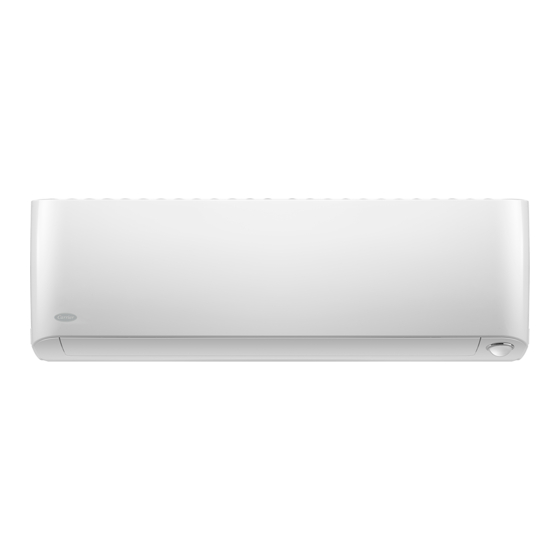

Système sans conduit à montage mural
Masquer les pouces Voir aussi pour 40MPHA:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Système sans conduit à montage mural
40MPHA
Capacités 09 à 24
Fig.1 - Capacités 9 000 à 12 000
Fig. 2 - Capacités 18 000 à 24 000
REMARQUES :
Veuillez lire attentivement le manuel d'instruction avant de
commencer l'installation.
Illustrations à titre de référence seulement. Les modèles réels
pourraient être légèrement différents.
Instructions d'installation
Les caractéristiques techniques peuvent changer sans préavis.

TABLE DES MATIÈRES

CRITÈRES DE SÉCURITÉ .............................................................2
LISTE DE PIÈCES...........................................................................3
CARACTÉRISTIQUES DU SYSTÈME .........................................4
CÂBLAGE .......................................................................................4
DÉGAGEMENT...............................................................................7
CONSEILS D'INSTALLATION .....................................................8
DONNÉES ÉLECTRIQUES............................................................10
SCHÉMAS DE RACCORDEMENT ...............................................10
DÉMARRAGE .................................................................................13
DÉPANNAGE..................................................................................14
PAGE

Publicité

Table des Matières
loading

Manuels Connexes pour Carrier 40MPHA

Sommaire des Matières pour Carrier 40MPHA

  • Page 1: Table Des Matières

    Système sans conduit à montage mural 40MPHA Capacités 09 à 24 Instructions d’installation TABLE DES MATIÈRES PAGE CRITÈRES DE SÉCURITÉ .............2 LISTE DE PIÈCES................3 CARACTÉRISTIQUES DU SYSTÈME .........4 CÂBLAGE ..................4 DÉGAGEMENT................7 CONSEILS D'INSTALLATION .............8 DONNÉES ÉLECTRIQUES............10 Fig.1 – Capacités 9 000 à 12 000 SCHÉMAS DE RACCORDEMENT ..........10...

  • Page 2: Critères De Sécurité

    à la longueur recommandée, le frigorigène peut migrer vers la section enterrée du climatiseur pendant les périodes prolongées d’arrêt du système. Ceci provoque des coups de frigorigène et pourrait endommager le compresseur au démarrage. Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...

  • Page 3: Liste De Pièces

    Les appareils suivants sont couverts dans ces instructions d’installation. Tableau 2 – Capacité de l’appareil DESCRIPTION kBTUh V-Ph-Hz MODÈLE EXTÉRIEUR 208/230-1-60 40MPHAQ09XA3 208/230-1-60 40MPHAQ12XA3 Montage mural, thermo- pompe 208/230-1-60 40MPHAQ18XA3 208/230-1-60 40MPHAQ24XA3 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.

  • Page 4: Caractéristiques Du Système

    Un dispositif disjoncteur doit être fourni, situé à portée de vue et facilement accessible à partir du climatiseur. Le câble de connexion avec le conduit doit être acheminé à travers le trou dans le panneau de conduits. Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...

  • Page 5: Dimensions

    Fig. 4 – Capacités 9 000 et 12 000 REMARQUE : Un adaptateur d’évacuation accompagne le module intérieur afin de permettre d’utiliser une canalisation de 3/4 po en PVC Schedule40 alors que le diamètre extérieur réel est de 1,05 po. 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.

  • Page 6: Dimensions (Suite)

    362 (14,27) 337 (13,268) 185 (7,283) 52 (2,047) 52 (2,047) 56 (2,204) 55 (2,165) 1 259 (49,58) Tuyauterie 362 (14,27) Flexible d’évacuation 283 (11,14) Fig. 5 – Capacités 18 000 et 24 000 Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...

  • Page 7: Dégagement

    REMARQUE : Le dégagement intérieur recommandé pour un débit d'air de retour adéquat est de 15 cm (5,9 po). Un dégagement moindre peut réduire le rendement de ces appareils. Le dégagement peut être réduit à 80 mm (3,2 po) si les dégagements droit et gauche sont respectés. 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.

  • Page 8: Conseils D'installation

    • Utilisez une petite lame de scie pour retirer avec précaution la protection en plastique correspondante sur le panneau latéral et percez un trou de taille appropriée à l'endroit où le tuyau passe à travers le mur. Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...
  • Page 9 Veillez à ne pas déformer ou endommager la tuyauterie au cours de Déplacer vers la gauche ou la droite cette étape. Fig. 12 – Suspension du module intérieur sur la plaque de montage 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.

  • Page 10: Données Électriques

    à bornes. Couvercle du L1L2S bloc à bornes couvercle du boîtier de jonction Fig. 17 – Câblage d'alimentation et de commande du module intérieur Serre-câble Fig. 16 – Emplacement du bloc à bornes Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...

  • Page 11: Installation De Tout Le Câblage Électrique Et D'interconnexion Et De La Tuyauterie Du Module Intérieur

    EXTÉRIEUR MAX. MIN. MM (PO) Ø 6,35 (1/4) 0,05 (1,3) 0,7 (0,03) 9,52 (3/8) 0,06 (1,6) 1,0 (0,04) 12,7 (1/2) 0,07 (1,8) 1,0 (0,04) 15,88 (5/8) 0,09 (2,2) 2,0 (0,08) 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.
  • Page 12 3. Ouvrez la carte multifonction pour faire les connexions. Ruban isolant Flexible d'évacuation Fil de signal Fig. 24 – Regroupement du flexible d'évacuation, de la tuyauterie de frigorigène et du câble de signal Les caractéristiques techniques peuvent changer sans préavis. 40MPHA-02SIFR...

  • Page 13: Démarrage

    REFROIDISSEMENT. Effectuez un essai de Fig. 29 – Branchement du câble à la carte fonctionnement comme à l'habitude. 6. Reposez la carte multifonction sur le support situé sur le panneau avant. 40MPHA-02SIFR Les caractéristiques techniques peuvent changer sans préavis.

  • Page 14: Dépannage

    Pour obtenir des renseignements de diagnostic supplémentaires, reportez-vous au manuel d'entretien. © 2018 Carrier D 3300 Riverview Parkway Atlanta GA, 30339 Date de l’édition : Décembre 2018 Nº de catalogue 40MPHA-02SIFR 40MPHA-01SIFR Remplace : Le fabricant se réserve le droit, en tout temps, d’interrompre ou de modifier les spécifications ou la conception sans préavis et sans encourir aucune obligation...
