BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02
h Tuyau de gaz (non fourni)
AVERTISSEMENT
Des collecteurs ou des tuyaux de dérivation pliés peuvent entraîner des fuites de
réfrigérant.Conséquence possible: asphyxie, suffocation et incendie.
▪
Ne pliez JAMAIS les tuyaux d'embranchement et les tuyaux collecteurs qui sortent
de l'unité. Ils doivent rester droits.
▪
Soutenez TOUJOURS les tuyaux d'embranchement et les tuyaux collecteurs à une
distance de 1 m de l'unité.
Exigence préalable: Montez les unités intérieure, extérieure et BS.
Exigence préalable: Lisez les instructions du manuel de l'unité extérieure pour
savoir comment installer la tuyauterie entre l'unité extérieure et l'unité BS,
sélectionnez un kit d'embranchement de réfrigérant et installez la tuyauterie entre
le kit d'embranchement de réfrigérant et les unités BS.
Exigence préalable: Lisez les instructions du manuel de l'unité intérieure pour
savoir comment installer la tuyauterie entre l'unité intérieure et l'unité BS.
Exigence préalable: Lors du raccordement de la tuyauterie, respectez les directives
relatives au cintrage et au brasage des tuyaux.
Exigence préalable: Retirez le papier jaune autour des tuyaux collecteurs pour
éviter tout incendie pendant le brasage.
1 Raccordez les tuyaux collecteurs aux tuyaux d'alimentation appropriés sur
place. Le type de tuyau est indiqué sur le papier jaune retiré. Utilisez un
raccord de réduction (accessoire) si la taille du tuyau d'alimentation non
fourni ne correspond pas à la taille du tuyau collecteur de l'unité BS. Les
diamètres des tuyaux collecteurs de l'unité BS sont les suivants:
▪ Tuyau de liquide: 15,9 mm
▪ Tuyau de gaz HP/BP: 22,2 mm
▪ Tuyau de gaz d'aspiration: 22,2 mm

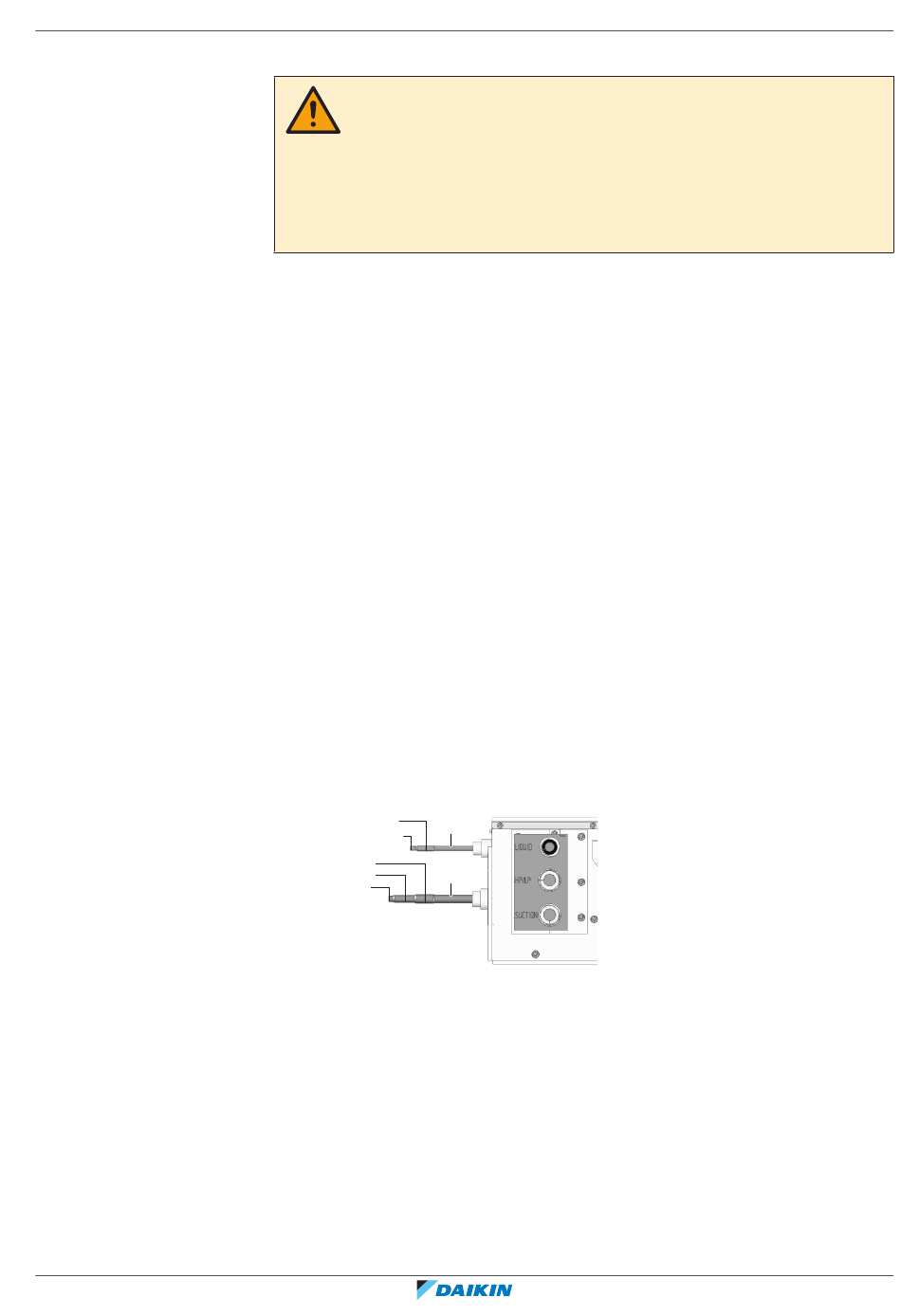

2 Si nécessaire, coupez les tuyaux d'embranchement comme indiqué dans
l'illustration ci-dessous. Les diamètres des tuyaux d'embranchement de l'unité
BS sont indiqués dans l'illustration.
Ø 9.5 mm
Ø 6.35 mm
Ø 15.9 mm
Ø 12.7 mm
Ø 9.5 mm
a Tuyau d'embranchement de liquide
b Tuyau d'embranchement de gaz
3 Raccordez les tuyaux d'embranchement. Les diamètres des tuyaux
d'embranchement de liquide et de gaz à utiliser dépendent de la classe de
capacité de l'unité intérieure connectée. Voir manuel d'installation de l'unité
extérieure.
4 Installez des tuyaux d'arrêt (accessoires) pour les tuyaux collecteurs non
utilisés (lorsque l'unité BS n'est pas connectée dans un circuit de réfrigérant
avec une autre unité BS) et les tuyaux d'embranchement non utilisés
(lorsqu'aucune unité intérieure n'est connectée à cet orifice de tuyau
d'embranchement).
15
a
b
