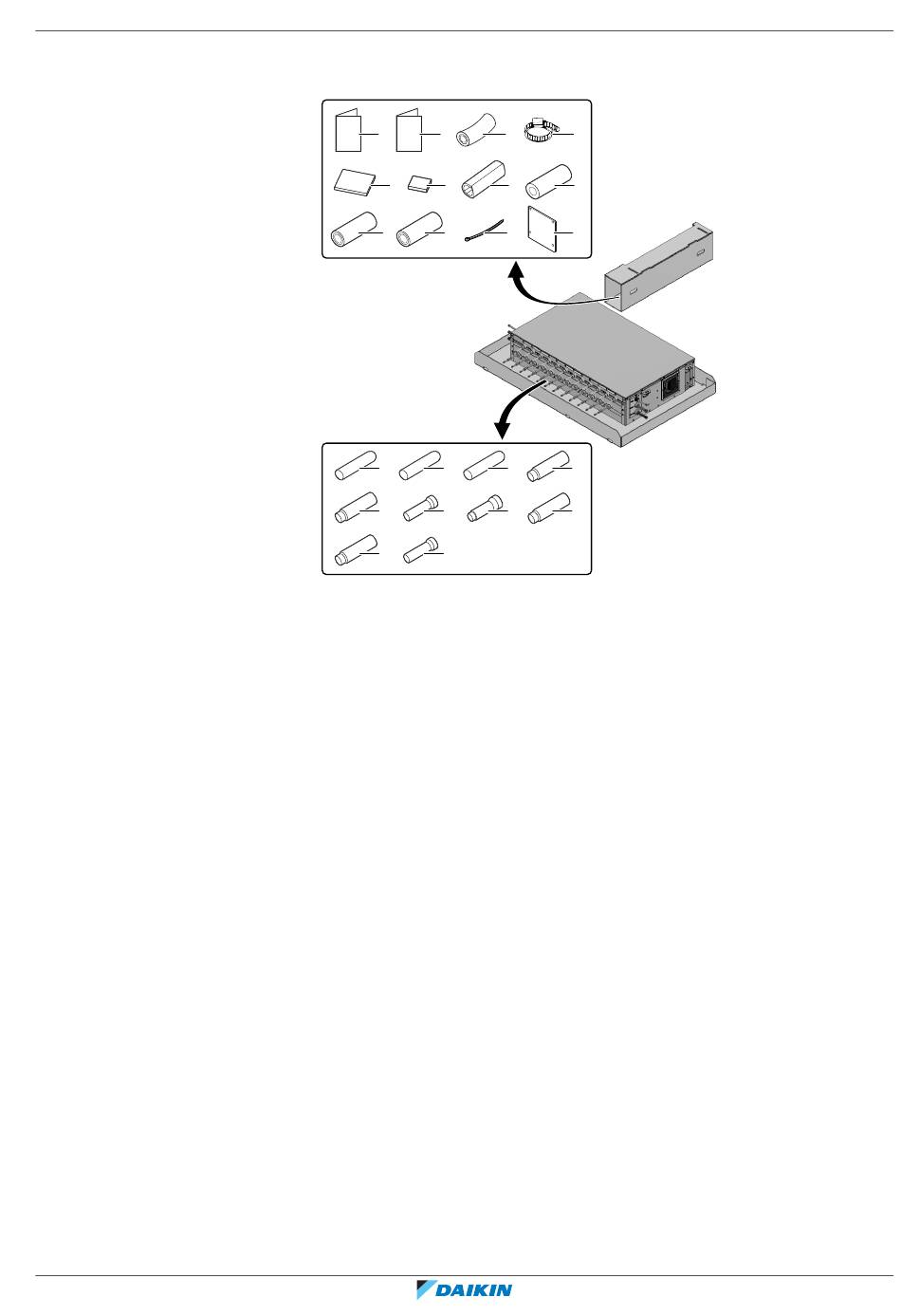

11.3 Pour retirer les accessoires

BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02
a b c
1x 1x 1x
e f g
1x 1x 1x
i j k
4/2x 2x 8/11x
m n o
3/1x 4/2x 2x
q r s
2x 2x 2x
u v
2x 2x
a Manuel d'installation et de fonctionnement
b Consignes de sécurité générales
c Tuyau de vidange
d Collier en métal
e Matériau d'étanchéité (grand)
f Matériau d'étanchéité (petit)
g Matériau d'étanchéité (fin film)
h Tube d'isolation pour tuyau d'arrêt Ø9,5 mm (3× pour BS4A, 1× pour BS6~12A)
i Tube d'isolation pour tuyau d'arrêt Ø9,5 mm (4× pour BS4A, 2× pour BS6~12A)
j Tube d'isolation pour tuyau d'arrêt Ø22,2 mm
k Attache-câbles (8× pour BS4A, 11× pour BS6~12A)
l Plaque de fermeture du conduit
m Tuyau d'arrêt Ø9,5 mm (3× pour BS4A, 1× pour BS6~12A)
n Tuyau d'arrêt Ø15,9 mm (4× pour BS4A, 2× pour BS6~12A)
o Tuyau d'arrêt Ø22,2 mm
p Tube réducteur du collecteur de liquide (Ø15,9 → 9,5 mm)
q Tube de réduction du collecteur de liquide (Ø15,9 → 12,7 mm)
r Tube d'expansion du collecteur de liquide (Ø15,9 → 19,1 mm)
s Tube de réduction du collecteur de gaz (Ø22,2 → 12,7 mm)
t Tube de réduction du collecteur de gaz (Ø22,2 → 15,9 mm)
u Tube de réduction du collecteur de gaz (Ø22,2 → 19,1 mm)
v Tube d'expansion du collecteur de gaz (Ø22,2 → 28,6 mm)
11 A propos du carton
|
d
1x
h
3/1x
l
1x
p
2x
t
2x
