(c) No safety measure (=Aucune mesure de sécurité)
(d) External alarm (=Alarme externe)
(e) Ventilated enclosure (=Enceinte ventilée)
BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02
Utilisez la quantité totale de réfrigérant dans le système et la superficie de la pièce
dans laquelle l'unité BS est installée pour vérifier la mesure de sécurité nécessaire.
Note: Au-delà d'une charge système de 42,2 kg, il n'est pas permis d'utiliser
"Aucune mesure de sécurité" pour l'unité BS.
Note: Lorsqu'aucune mesure de sécurité n'est requise, il est toujours permis
d'installer une alarme externe ou une enceinte ventilée si on le souhaite. Suivez les
instructions respectives comme décrit plus loin.
Note: Lorsqu'une alarme externe est requise comme mesure de sécurité, il est
également permis d'installer une enceinte ventilée. Suivez les instructions décrites
plus loin.

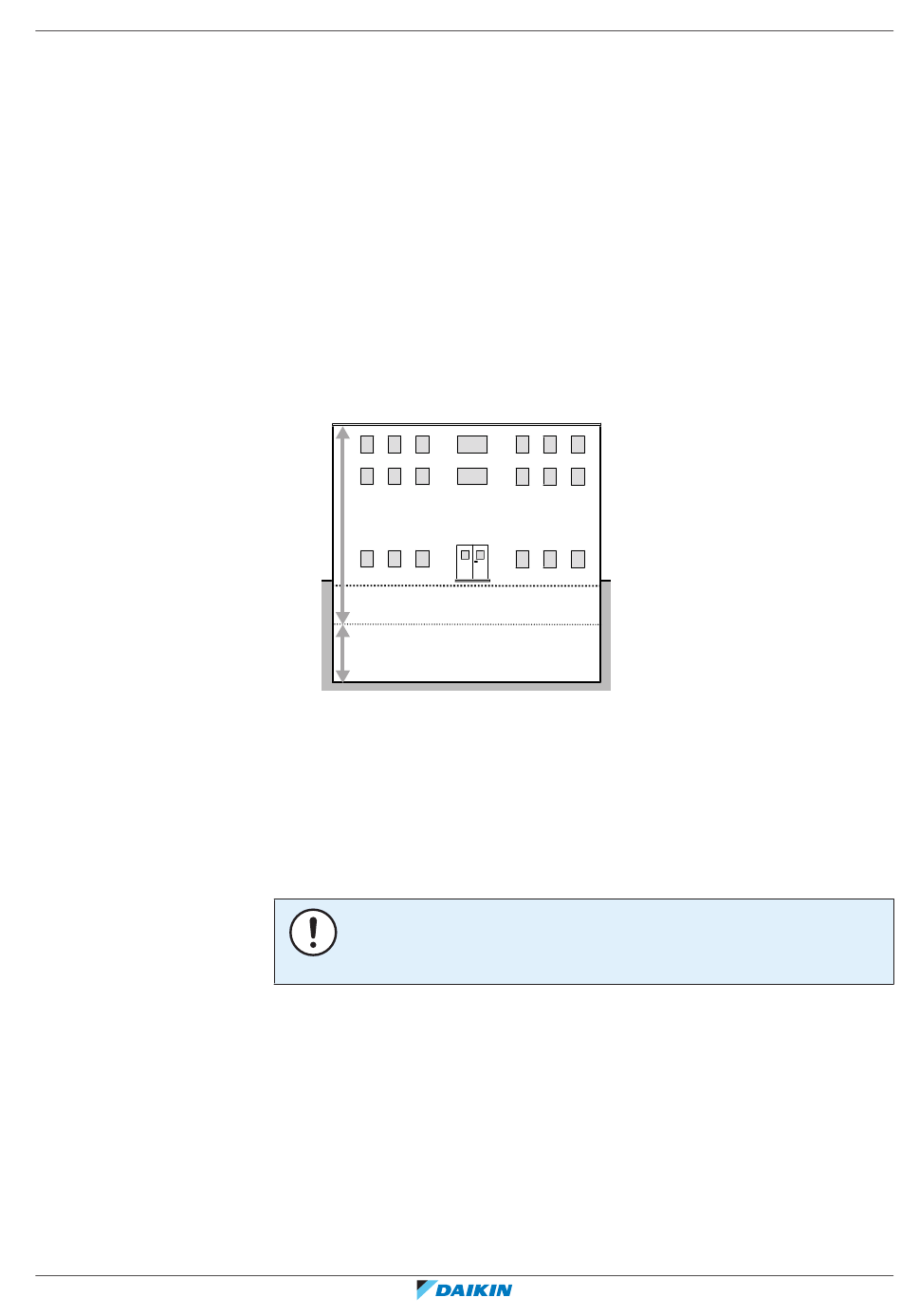

Utilisez le deuxième graphique (Lowest underground floor
BS est installée dans le sous-sol le plus bas d'un bâtiment. Pour les autres étages,
utilisez le premier graphique (All other floors
AUTRES ETAGES
ETAGE DE SOUS-SOL LE PLUS BAS
Les graphiques et le tableau sont basés sur une hauteur d'installation de l'unité BS
comprise entre 1,8 m et 2,2 m. La hauteur d'installation est la hauteur du bas de
l'unité BS par rapport au sol. Voir également
d'installation de l'unité" [
Si la hauteur de l'installation est supérieure à 2,2 m, des limites différentes pour les
mesures de sécurité applicables peuvent s'appliquer. Pour savoir quelle mesure de
sécurité est requise dans le cas où la hauteur d'installation est supérieure à 2,2 m,
consultez l'outil en ligne du logiciel de sélection
REMARQUE
Les unités BS ne peuvent pas être installées à moins de 1,8 m du point le plus bas du
sol.
Exemple
La quantité totale de réfrigérant dans le système VRV est de 20 kg. Toutes les
unités BS sont installées dans des espaces qui n'appartiennent pas au sous-sol le
plus bas du bâtiment. L'espace dans lequel la première unité BS est installée a une
superficie de 125 m², l'espace dans lequel la deuxième unité BS est installée a une
superficie de 70 m² et l'espace dans lequel la troisième unité BS est installée a une
superficie de 15 m².
▪ Sur la base du graphique pour "All other floors" (Tous les autres étages), les
limites de surface des pièces sont les suivantes:
13 Exigences spéciales pour les unités R32
|
(a)
).
4
59].
(b)
) dans le cas où l'unité
"14.1.1 Exigences pour le lieu
(VRV Xpress).
