14 | Installation de l'unité
Guide de référence de l'installateur et de l'utilisateur
68
c
3
2
c Collier métallique (accessoire)

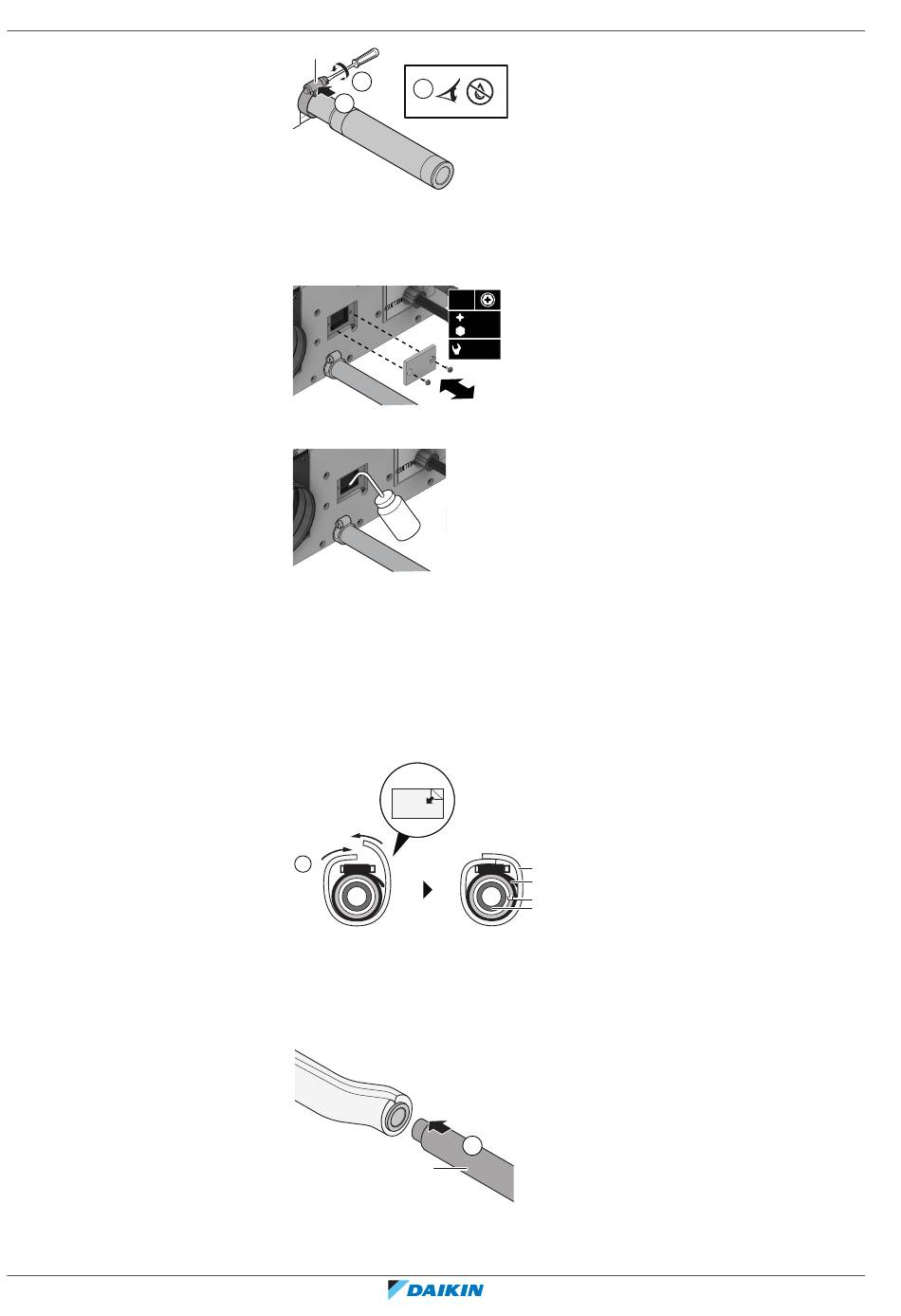

4 Vérifiez si l'eau s'écoule correctement.
▪ Ouvrez le trou d'inspection en retirant le couvercle du trou d'inspection.
▪ Ajoutez progressivement de l'eau par le trou d'inspection.
▪ Vérifiez que l'eau s'écoule par le tuyau de purge et vérifiez l'absence de
fuites d'eau.
▪ Fermez le trou d'inspection.
5 Enroulez le grand matériau d'étanchéité autocollant (accessoire) autour du
collier en métal et du tuyau de purge.
Note: Commencez par la partie de la vis du collier en métal, faites le tour du collier
et terminez en chevauchant votre point de départ.
5
a Raccord du raccord de tuyau (fixé à l'unité)
b Flexible de vidange (accessoire)
c Collier métallique (accessoire)
d Grand matériau d'étanchéité autocollant (accessoire)
6 Branchez le tuyau de vidange au flexible de vidange.
e Tuyauterie de vidange (à fournir)
4
2×
PH2
SW8
≤ 3.2 N·m
d
c
b
a
6
e
BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
