16
Raccordement S-VIDEO
Câble d'antenne
ANTENNE
ENTREE
AV1 (L-1)
IN/OUT
ANTENNA
ANTENNE
IN
ENTREE
IN/DECODER
AV2 (L-2)
OUT
ENTREE/DECODEUR
SORTIE
ANTENNE SORTIE
8

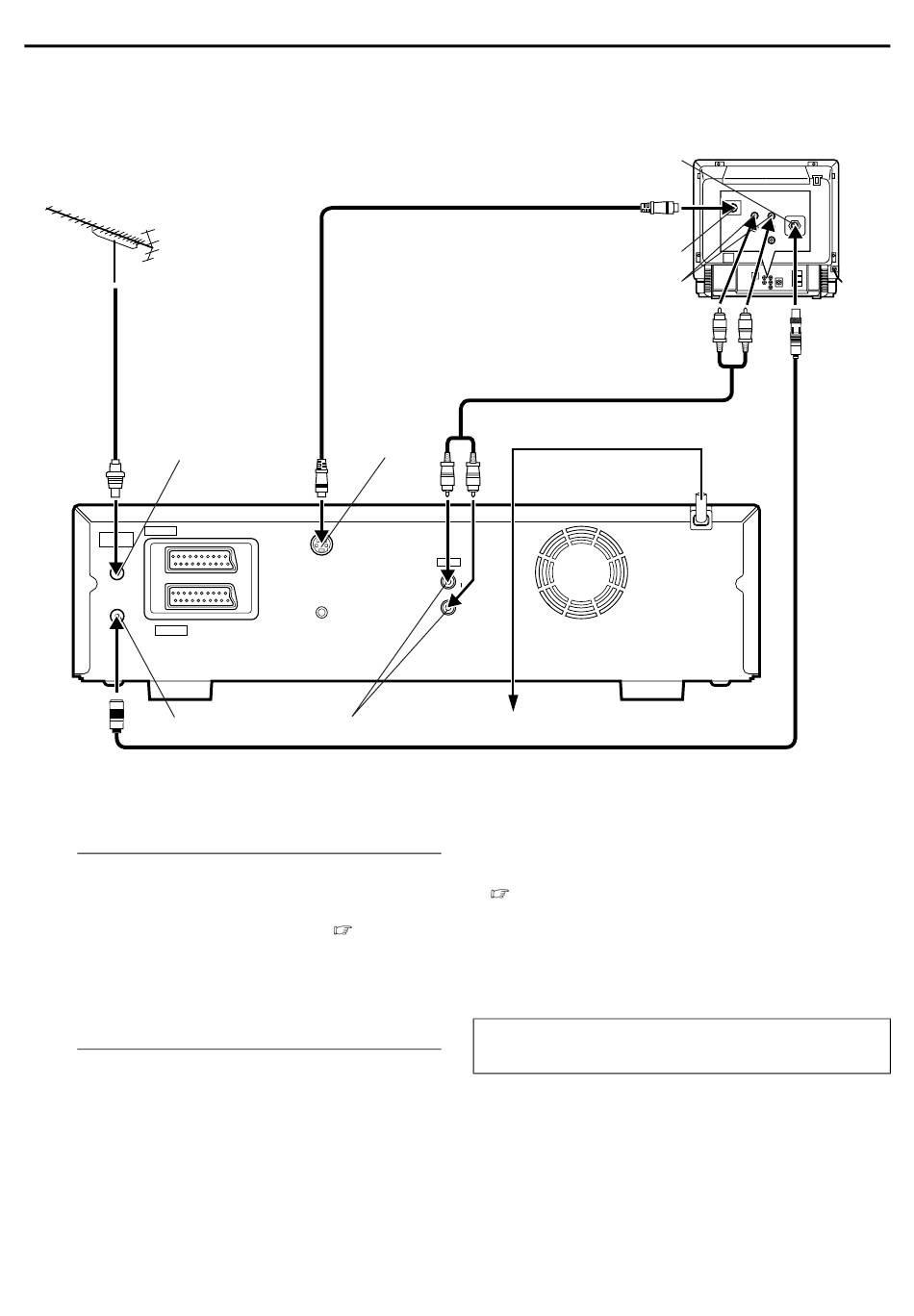

Pour raccorder un téléviseur avec connecteurs
ENTREE S-VIDEO/AUDIO . . .
A
Raccorder le magnétoscope au téléviseur.
A Raccorder l'antenne, le magnétoscope et le téléviseur
comme dans "Raccordement de base" (
B Raccorder le connecteur S SORTIE du magnétoscope
au connecteur ENTREE S-VIDEO du téléviseur.
C Raccorder les connecteurs SORTIE AUDIO du
magnétoscope aux connecteurs ENTREE AUDIO du
téléviseur.
B
Brancher le magnétoscope sur le secteur.
Brancher la fiche du cordon d'alimentation sur une prise
secteur.
IINSTALLATION DE VOTRE NOUVEAU MAGNÉTOSCOPE (suite)
Câble S-Vidéo
(non fourni)
S SORTIE
ENTREE/SORTIE
OUT
S
SORTIE
(DV/VHS)
SAT CONTROL
CONTROLEUR SAT
SORTIE AUDIO
Câble RF (fourni)
p. 14).
Connecteur d'antenne
Connecteur ENTREE
Connecteurs ENTREE AUDIO
Câble audio
(non fourni)
Cordon d'alimentation
AUDIO
(DV/VHS)
L
OUT
SORTIE
R
Prise secteur
REMARQUES:
● Vous pouvez obtenir des images S-VHS de haute qualité.
● Si votre téléviseur n'est pas stéréo, utiliser les connecteurs
SORTIE AUDIO du magnétoscope pour le raccordement à un
amplificateur audio pour la reproduction du son Hi-Fi stéréo.
(
p. 75)
● Pour faire fonctionner le magnétoscope avec votre téléviseur
en utilisant le raccordement S-VIDEO, régler votre téléviseur
sur son mode AV.
● Pour changer le mode du téléviseur, se reporter au manuel
d'instructions de votre téléviseur.
Une fois le raccordement terminé, effectuer "Réglage
automatique" à la page 17.
Arrière du téléviseur
S-VIDEO
Arrière du
magnétoscope
Adaptateur
antenne
(non fourni)
