Betriebsanleitung
Vakuumpumpen
E
B
E
Ausführungen

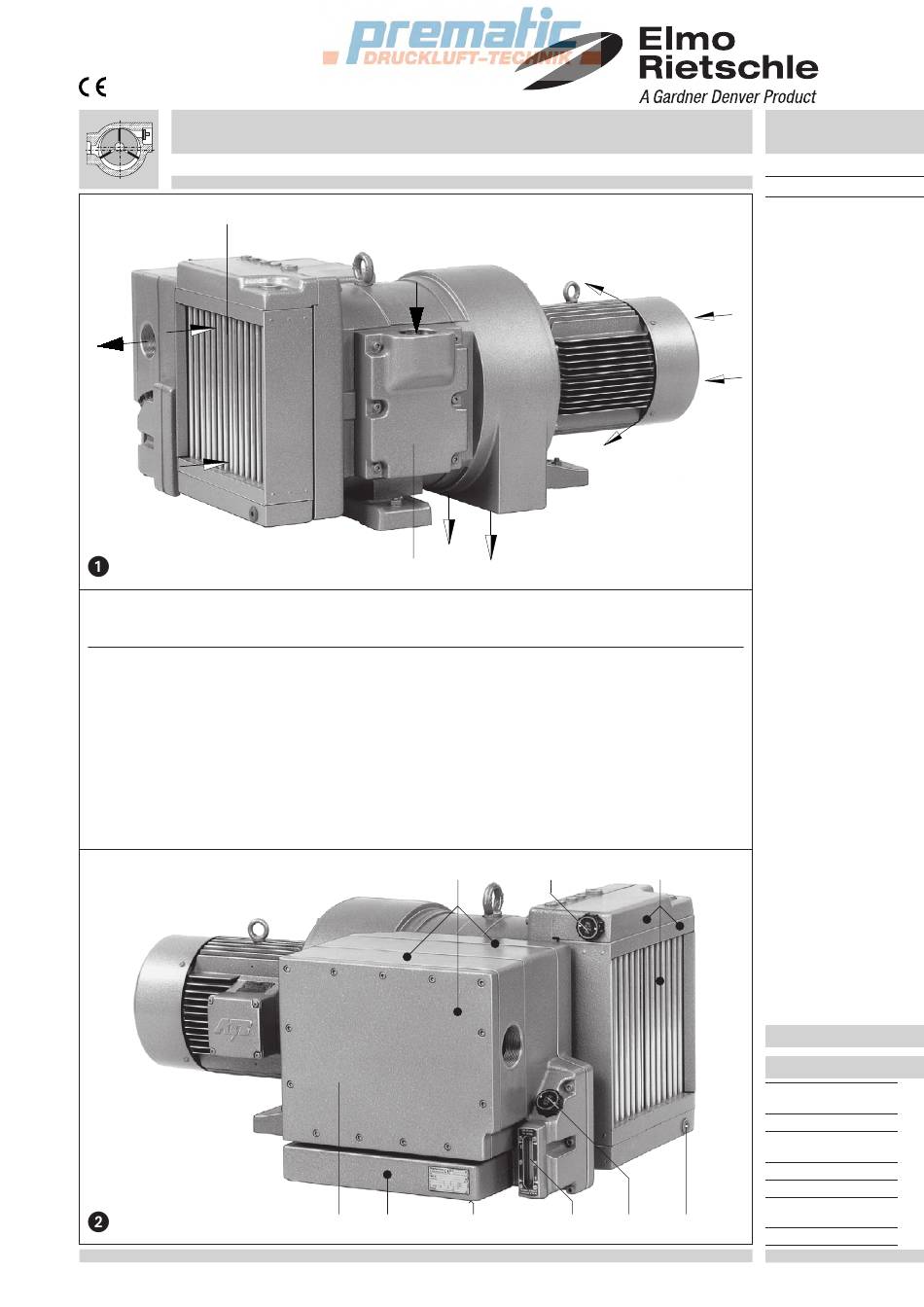

Diese Betriebsanleitung gilt für die ölüberflutete Drehschieber-Vakuumpumpe: CLFH 220 (20).
Das Saugvermögen bei freier Ansaugung beträgt 220 m
Beschreibung
Die CLFH 220 hat saugseitig ein Siebfilter und auslass-seitig einen Öl- und Ölnebelabscheider für die Rückführung des
Öls in den Ölkreislauf. Ein Ventilator zwischen Pumpengehäuse und Motor sorgt für eine intensive Luftkühlung. Der
Ventilator befindet sich in einem vor Berührung schützenden Ventilatorgehäuse. Die Kühlluft durchströmt zusätzlich
einen Ölkühler (R).
Ein integriertes Rückschlagventil verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe, und
es verhindert, dass sich der Förderraum nach dem Abstellen mit Öl vollsaugt, was zu Ölschlägen beim erneuten Start
führen würde.
Der Antrieb der Pumpe erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
R
A
Y
Q
F
D
/h bei 50 Hz.
3
Q
H
1
K
I

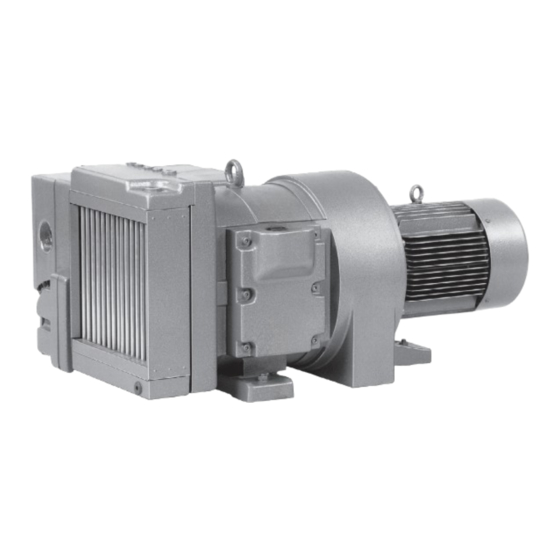

CLFH 220
CLFH 220 (20)
F
E
F
Q
Y 191
1.1.2008
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 -0
Fax +49 7622 / 392 -300
e-mail: info.sch@
de.gardnerdenver.com
H
K
1
www.gd-elmorietschle.com
Tel. 071 918 60 60, Mail: v-g@prematic.ch
