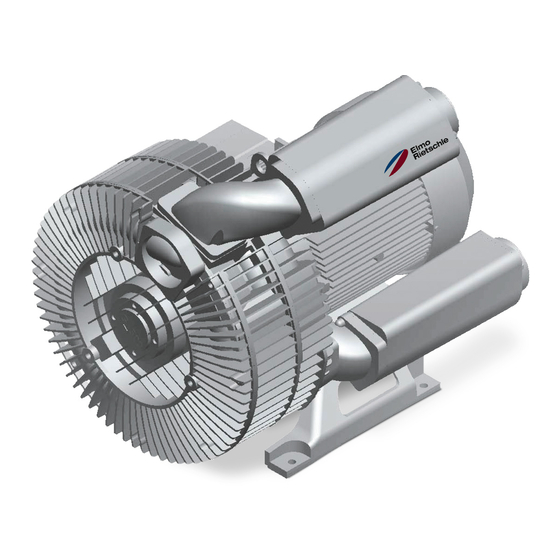

Elmo Rietschle G Serie Manuel D'utilisation
Masquer les pouces
Voir aussi pour G Serie:
- Mode d'emploi (68 pages) ,
- Manuel d'utilisation (78 pages) ,
- Manuel d'utilisation (272 pages)
Manuels Connexes pour Elmo Rietschle G Serie
Sommaire des Matières pour Elmo Rietschle G Serie
- Page 1 Édition 04.2014 · 610.44495.50.000 Instructions de service d'origine · Français Manuel d'utilisation G-BH2 2BH20360 | 2BH20540 | 2BH20780...
-
Page 2: Table Des Matières
Table des matières A propos de ce manuel ..............Contenu de ce document ............... Groupe cible ................... Explication des symboles et des termes ........Modifications par rapport à la version précédente ......Documents applicables ..............Sécurité et responsabilité ............Explication des avertissements ............Utilisation conforme à... - Page 3 Table des matières Paramétrer le régulateur d'entraînement ........6.8.1 Paramétrer le régulateur d'entraînement 2FC4...-1ST/PB/CB/SC . 6.8.2 Paramétrer le régulateur d'entraînement intégré 2FC4...-1NE ..6.8.3 Paramétrer le régulateur d'entraînement externe 2FC4...- 1ST/PB/CB/SC ................6.8.4 Paramétrer le régulateur d'entraînement externe 2FC4...-2 ... 6.8.5 Paramétrer le régulateur d'entraînement de fabricant tiers ....
-
Page 4: Propos De Ce Manuel
A propos de ce manuel A propos de ce manuel Contenu de ce document Ce mode d’emploi : ▪ Fait partie du compresseur à canal latéral : Série G-BH2 Types 2BH20360- ..- . . . 2BH20540- . - Page 5 A propos de ce manuel Symbole Explication Avertissement de tension électrique Avertissement de surface chaude Mettre hors tension avant tous travaux d'entretien ou de réparation Respecter les instructions Porter un équipement de protection des pieds Porter un équipement de protection des mains Porter un équipement de protection des yeux Porter un équipement de protection de la tête Porter une protection auditive...
-
Page 6: Modifications Par Rapport À La Version Précédente
A propos de ce manuel Terme Explication Exploitation sous vide Utilisation dans les conditions suivantes - - pression à l'entrée p1 < p atm. et - pression à la sortie p2 = p atm. Fonctionnement avec Utilisation dans les conditions suivantes compresseur - pression à... -
Page 7: Sécurité Et Responsabilité
Sécurité et responsabilité Sécurité et responsabilité Le fabricant n'assume aucune responsabilité pour les dommages dus à la non- observation de ce manuel et des documents [➙ 6] applicables. Explication des avertissements Avertissement Explication Danger entraînant de graves blessures ou étant mortel en cas de non-observation des mesures de sécurité. -
Page 8: Travailler En Toute Sécurité
Sécurité et responsabilité Travailler en toute sécurité Travaux à l'arrêt et en La réalisation de travaux sur des pompes à vide/compresseurs allumés ou l'absence de tension sous tension peut entraîner de graves blessures par aspiration, coupure et écrasement de parties du corps, ou la mort par électrification. Ne réaliser les travaux sur le G-BH2 qu'à... -
Page 9: Exigences Pour Le Personnel
Sécurité et responsabilité Exigences pour le personnel 2.5.1 Qualification et formation du personnel Chaque personne devant travailler sur la G-BH2 doit avoir lu et compris ce mode d'emploi et les documents applicables [➙ 6] avant le début des travaux. Le personnel en formation ne doit travailler sur la G-BH2 que sous la surveillance de personnel disposant des connaissances requises. -
Page 10: Équipement De Protection Personnel
Sécurité et responsabilité 2.5.2 Équipement de protection personnel AVERTISSEMENT Risque d'écrasement et de coupure ! Écrasement ou coupure de parties du corps par des bords tranchants du G- BH2 ouvert ou par la chute de pièces. 1. Lors de tous les travaux de montage et de démontage, de la réparation des pannes et des travaux d'entretien, porter des lunettes de protection, des gants de protection et des chaussures de sécurité. -
Page 11: Exigences Pour L'exploitant
Sécurité et responsabilité Exigences pour l'exploitant AVERTISSEMENT Risque d'explosion et d'éclatement ! Toute machine utilisée à une pression ou un régime supérieur à l'admissible peut exploser ou éclater et provoquer de graves blessures par des pièces volant dans tous les sens ou des produits véhiculés expulsés brusquement. 1. -
Page 12: Identification Du Produit
Identification du produit Identification du produit Plaque signalétique Série Différences de pression Type les valeurs avec un signe négatif sont appli- cables au vide et à l'exploitation sous vide Numéro de série/année de construction les valeurs sans signe sont applicables à la surpression et au fonctionnement avec com- presseur Type de machine, type de protection, classe... -
Page 13: Assemblage
Identification du produit Assemblage Carter du compresseur Flèche du sens de rotation Boîte à bornes Plaque signalétique Raccordement à la terre Amortisseur de bruit Pied Moteur asynchrone Raccordement côté pression Trous filetés Montage sur couvercle Raccord côté aspiration Couvercle du compresseur Flèche de sens de transport Anneau de levage/Bride de levage Déflecteur d'air du ventilateur... -
Page 14: Options
Identification du produit Options La G-BH2 peut être livrée avec les options suivantes Régulateur d'entraînement intégré 2FC4...- Côté pression et/ou aspiration sans amortis- 1ST/PB/PN/SC/CB seur de bruit avec bride Montage mural du régulateur d'entraînement Côté pression et/ou aspiration du côté du 2FC4...-1ST/PB/PN/SC/CB couvercle Ventilateur externe... -
Page 15: Principe De Fonctionnement
Identification du produit Principe de fonctionnement Le compresseur à canal latéral se compose d'un entraînement (moteur) et d'un élément de compression dans lequel tourne sans contact un rotor, à l'intérieur d'un canal latéral. Les compresseurs à canal latéral peuvent en principe être employés comme pompes à... -
Page 16: Déclaration Ce De Conformité
Identification du produit Déclaration CE de conformité Déclaration CE de conformité Gardner Denver Deutschland GmbH Fabricant : Industriestraße 26, 97616 Bad Neustadt, Allemagne Responsable de la compila- Holger Krause Industriestraße 26, 97616 Bad Neustadt, Allemagne tion des documents tech- niques : Désignation de la machine : Compresseurs régénérateurs de la série G Série G-BH2... -
Page 17: Transport Et Stockage
Transport et stockage Transport et stockage Déballer et contrôler l'état de la livraison Pour la livraison, le G-BH2 est fixé sur un socle ou une palette et protégé par un carton. Retirer l'emballage. AVIS! Retirer les protections de transport des orifices de raccordement avant de connecter les tuyaux. -
Page 18: Stockage
Transport et stockage Transport avec une grue Toutes les G-BH2 à une étape sont équipées d'un anneau de levage(pos. 15, Assemblage [➙ 13]) et toutes les G-BH2 à deux et trois étapes s'ont équi- pées d'un anneau de levage (pos. 15, Assemblage [➙ 13]) L'anneau ou la bride de levage n'est conçue que pour la masse de la G-BH2 avec les acces- soires d'origine (sauf le filtre de passage pos. -
Page 19: Montage
Montage Montage Mesures après un stockage prolongé Remplacer le palier à roulement/la bague d'étanchéité radiale Lorsque la durée de stockage avant le montage dépasse 4 ans dans les Stockage [➙ 18] indiquées ci- dessous. Changer le palier à roulement. Nettoyer et regraisser les zones proches des paliers à roulement. Remplacer et lubrifier la bague d'étanchéité... -
Page 20: Réduction Des Vibrations Et Des Bruits
Montage Réduction des vibrations et des bruits Les mesures suivantes permettent de réduire les émissions de bruit et les vibra- tions : ▪ Ne pas placer le G-BH2 sur des surfaces de montage conduisant ou émettant le bruit. ▪ Munir les surfaces de montage de couches intermédiaires amortissant le bruit. ▪... -
Page 21: Position Verticale Sur Le Couvercle Du Compresseur
Montage 5.4.2 Position verticale sur le couvercle du compresseur Pour la pose verticale sur le couvercle du compresseur (pos. 14, Assemblage [➙ 13]) il est nécessaire d'utiliser les éléments à ressort (accessoire). Marquer les alésages filetés pour la pose sur le couvercle (pos. 13, Assem- blage [➙... -
Page 22: Monter Les Amortisseurs De Bruit Et Les Accessoires Détachés
Montage Monter les amortisseurs de bruit et les accessoires détachés Monter les amortisseurs de bruit détachés Pour des raisons d'emballage, les amortisseurs de bruit du G-BH2 ayant le côté pression et/ou aspiration du côté du couvercle sont détachés et doivent être montés par l'exploitant. - Page 23 Montage AVERTISSEMENT Graves blessures par aspiration de parties du corps et des cheveux lors du fonctionnement avec compresseur ! Lorsque l'aspiration est libre, prévoir des mesures de protection prévenant l'aspiration de parties du corps ou des cheveux. AVERTISSEMENT Risques d'incendie dus à des températures atteignant environ 160 [320°F] ! Tout contact avec des tuyaux, des surfaces et des conduites chauds peut entraîner des brûlures.
-
Page 24: Raccordement Électrique
Raccordement électrique Raccordement électrique Consignes d'installation générales DANGER Décharge électrique mortelle sur le carter par une distance trop étroite ! Les espaces libres entre des pièces nues sous tension entre elles et la terre doivent être d'au moins 5,5 mm [0,217 po] (pour une puissance assignée de ≤... -
Page 25: Consignes D'installation Supplémentaires Du Régulateur D'entraînement
Raccordement électrique ▪ construite et conçue de façon à ce que les défauts suivants n'entraînent au- cun danger : – court-circuit – coup mécanique – interruptions ou variations de l'alimentation électrique – champs électromagnétiques – défauts à la terre L'équipement et la commande électrique ne doivent pas mettre hors service les systèmes de protection du système d'entraînement et de la protection du moteur (ex : résistance, interrupteur thermique bimétallique, limite de courant du CF). -
Page 26: Préparer La Boîte À Bornes Du Moteur
Raccordement électrique En cas d'interruption de l'alimentation en énergie de la commande, utiliser le « Système spécifique avec comportement de défaillance » conforme à ISO 12100, 6.2.12.3. Les dispositifs de démarrage et d'arrêt doivent être clairement signalisés, confor- mément à ISO 13850 et IEC 60417. Fonction d'arrêt d'urgence Il est nécessaire de prévoir une fonction d'arrêt d'urgence pouvant être actionnée à... -
Page 27: Raccorder Le Moteur Au Réseau
Raccordement électrique Raccorder le moteur au réseau Ouvrir le couvercle de la boîte à bornes. Raccorder le conducteur de protection à la borne avec le symbole ici présent. Raccorder l'étrier de commande selon le schéma de câblage dans la boîte à bornes (pos. -
Page 28: Régulateur D'entraînement De Fabricant Tiers
Raccordement électrique 6.6.3 Régulateur d'entraînement de fabricant tiers AVIS Dommage mécanique ! Les régulateurs d'entraînement de fabricants tiers peuvent surcharger le socle ou la bride de levage ou endommager les paliers par des vibrations. Ne pas monter des régulateurs d'entraînement de fabricants tiers sur la G- BH2. -
Page 29: Raccordement De Ventilateur Externe
Raccordement électrique Schéma électrique avec appareil approprié pour l'évaluation de la résistance I> I> I> T1 T2 V1 U1 W1 L1 L2 L3 U V W Θ 2TP2 2TP1 V1 U1 W1 Θ 2TP2 2TP1 Résistance Appareil d'évaluation de la résis- tance Régulateur d'entraînement Schéma des con-... -
Page 30: Paramétrer Le Régulateur D'entraînement
Raccordement électrique AVIS Destruction par surchauffe ! Le fonctionnement sans ventilateur externe de la G-BH2 peut entraîner sa surchauffe et postérieure destruction. Prévoir une commutation forcée, qui empêche l'utilisation du G-BH2 sans ventilateur externe en marche. Enlever l'obturateur avec précaution. Installer les vis. -
Page 31: Paramétrer Le Régulateur D'entraînement Externe 2Fc4
Raccordement électrique 6.8.4 Paramétrer le régulateur d'entraînement externe 2FC4...-2 Régulateur d'entraînement 2FC..-2 Paramétrage via clavier numérique Après une erreur de manipulation, retirer le pavé numérique et le reconnecter. Régler ensuite de nouveau les paramètres. Brancher le pavé numérique et attendre environ 3 secondes. ... -
Page 32: Mise En Service
Mise en service Mise en service Mesures après un arrêt prolongé Remplacer le palier à roulement/la bague d'étanchéité radiale Lorsque la durée à l'arrêt postérieure à la dernière mise en service dépasse les 4 ans. Changer le palier à roulement. Nettoyer et regraisser les zones proches des paliers à... -
Page 33: Contrôler Le Fonctionnement Des Capteurs
Mise en service Contrôle du sens de rotation du ventilateur externe Uniquement nécessaire sur la G-BH2 avec ventilateur externe (pos. 42, Op- tions [➙ 14]). Mettre en marche brièvement le G-BH2 puis l'arrêter. Placer une feuille de papier devant la grille de ventilation du ventilateur ex- terne (pos. -
Page 34: Fonctionnement
Fonctionnement Fonctionnement AVERTISSEMENT Risques de brûlures dus à des températures atteignant environ 160 [320°F] ! Tout contact avec des tuyaux, des surfaces et des conduites chauds peut entraîner des brûlures. 1. Ne pas toucher les surfaces avec des avertissements. 2. Laisser refroidir après la mise hors service. Mise en marche Le cas échéant, ouvrir les vannes d'arrêt dans la conduite d'aspiration/de pression. -
Page 35: Dépannage
Dépannage Dépannage DANGER Décharge électrique mortelle sur le G-BH2 avec régulateur d'entraînement ! Après avoir été éteint, le régulateur d'entraînement reste électrifié à cause de la tension intermédiaire qui ne diminue que lentement. 1. Attendre au moins 3 minutes après l'arrêt. 2. - Page 36 Dépannage Panne Cause Action corrective Effectuée Le régulateur d'entraî- La pression différentielle ne cor- Exploitant Réduire la pression diffé- nement indique après respond pas aux données sur la rentielle. libération un défaut plaque signalétique. SAV * Le cas échéant, nettoyer les filtres, amortisseurs de bruit et tubes de raccor- dement.
- Page 37 Dépannage Panne Cause Action corrective Effectuée Joint pour arbre tournant défec- SAV * Changer le joint pour arbre tueux. tournant Modification du profil des aubes SAV * Nettoyer la roue à aubes, due à l'encrassement. contrôler l'état d'usure et la changer si nécessaire.
-
Page 38: Entretien, Réparations Et Pièces De Rechange
Entretien, réparations et pièces de rechange Entretien, réparations et pièces de rechange 10.1 Entretien DANGER Décharge électrique mortelle sur le G-BH2 avec régulateur d'entraînement ! Après avoir été éteint, le régulateur d'entraînement reste électrifié à cause de la tension intermédiaire qui ne diminue que lentement. 1. -
Page 39: Réparations Et Réclamations
Entretien, réparations et pièces de rechange Intervalle d'entretien Mesures d'entretien Effectuée ▪ Différence de pression maximale conformément à la plaque signalétique (pos. K Plaque signalétique [➙ 12]) ▪ pose horizontale sur le socle ▪ Régime 3 600 min (60 Hz) en fonctionnement permanent Lors de la pose sur le couvercle, les intervalles d'entretien sont divisés par deux. -
Page 40: Mise Hors Service
Mise hors service Mise hors service 11.1 Mise hors service DANGER Décharge électrique mortelle sur le G-BH2 avec régulateur d'entraînement ! Après avoir été éteint, le régulateur d'entraînement reste électrifié à cause de la tension intermédiaire qui ne diminue que lentement. 1. -
Page 41: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques 12.1 Données mécaniques 12.1.1 Masse Exemple : Masse 2BH20360-1... = 49 kg (108 lb) Type [kg (livres)] 2BH20360-1… — — — (108) (119) (146) (172) 2BH20360-2… — — (163) (188) (212) (227) (282) 2BH20360-3… — — (194) (218) (236) -
Page 42: Dimensions De Raccordement
Caractéristiques techniques 12.1.2 Dimensions de raccordement Dimensions de raccordement - filet femelle Suivant la commande, le filet femelle est exécuté comme filetage au pas du gaz ISO 228-G ou comme filetage américain NPT. Le filetage NPT se distingue par un repère sur la bride de raccordement (Y). Type Filetage au pas du gaz Filetage NPT... -
Page 43: Conditions D'utilisation Admises
Caractéristiques techniques Raccords à vis pour câbles et lignes Filet Métal Plastique [Nm] [livre par [Nm] [livre par pied] pied] M12x1,5 4,0 – 6,0 2.95 – 4.42 2,0 – 3,0 1.48 – 2.21 M16x1,5 3.69 – 5.53 1.48 – 2.21 5,0 –... -
Page 44: Différences De Pression Admissibles Entre Le Côté Aspiration Et Le Côté Pression Pendant Le Fonctionnement
Caractéristiques techniques Température ambiante limite Minimum Maximum °C °F °C °F +104 12.2.4 Différences de pression admissibles entre le côté aspiration et le côté pression pendant le fonctionnement Fonctionnement avec compresseur Exploitation sous vide [mbar] [mbar] Pos. K , Plaque signalétique [➙ 12] Pos. -
Page 45: Distances Minimales Vers L'évacuation De Chaleur
▪ au niveau du compresseur – vertical (couvercle du compresseur - C) – horizontal (couvercle du compresseur - D) – axial (couvercle du compresseur à côté du logo d'Elmo Rietschle - E) 12.3 Données électriques Convenir avec le fabricant de toutes les différences par rapport aux données électriques. -
Page 46: Paramétrage Du Régulateur D'entraînement 2Fc4
Caractéristiques techniques 12.3.2 Paramétrage du régulateur d'entraînement 2FC4...- 1ST/PB/PN/SC/CB Exemple : 2BH20540-1 . . P.6 avec connexion Δ et une tension secteur de 400 V = 5000 min régime maximal avec réglage du régulateur d'entraînement 1.021 = 86 Version de ten- Connexion Tension sec- n max... -
Page 47: Différences De Pression Crées Par Le Compresseur À Canal Latéral
Caractéristiques techniques 12.4 Différences de pression crées par le compresseur à canal latéral Différences de pression maximales obtenues en cours de fonctionnement Fonctionnement avec compresseur Exploitation sous vide [mbar] [mbar] Pos. K , Plaque signalétique [➙ 12] Pos. K , Plaque signalétique [➙ 12] Les différences de pression indiquées sur la plaque signalétique ont une tolérance de ±10% et sont valables dans les conditions d'utilisation admissibles [➙...
