Le régulateur de thermopompe PL-M1000 possède trois entrées analogiques dédiées aux lectures
de température de gaine de retour, d'alimentation et d'air extérieur (voir Figure 3) qui sont ensuite
intégrées dans sa séquence d'opération. Les capteurs utilisés sont des thermistors standards 10KΩ
et leur branchement requiert le partage d'une borne de commun. Le régulateur de thermopompe, en
tant que Maître du réseau, peut également obtenir la température de gaine d'alimentation d'un
capteur d'alimentation raccordé à un régulateur de zone partageant le réseau.

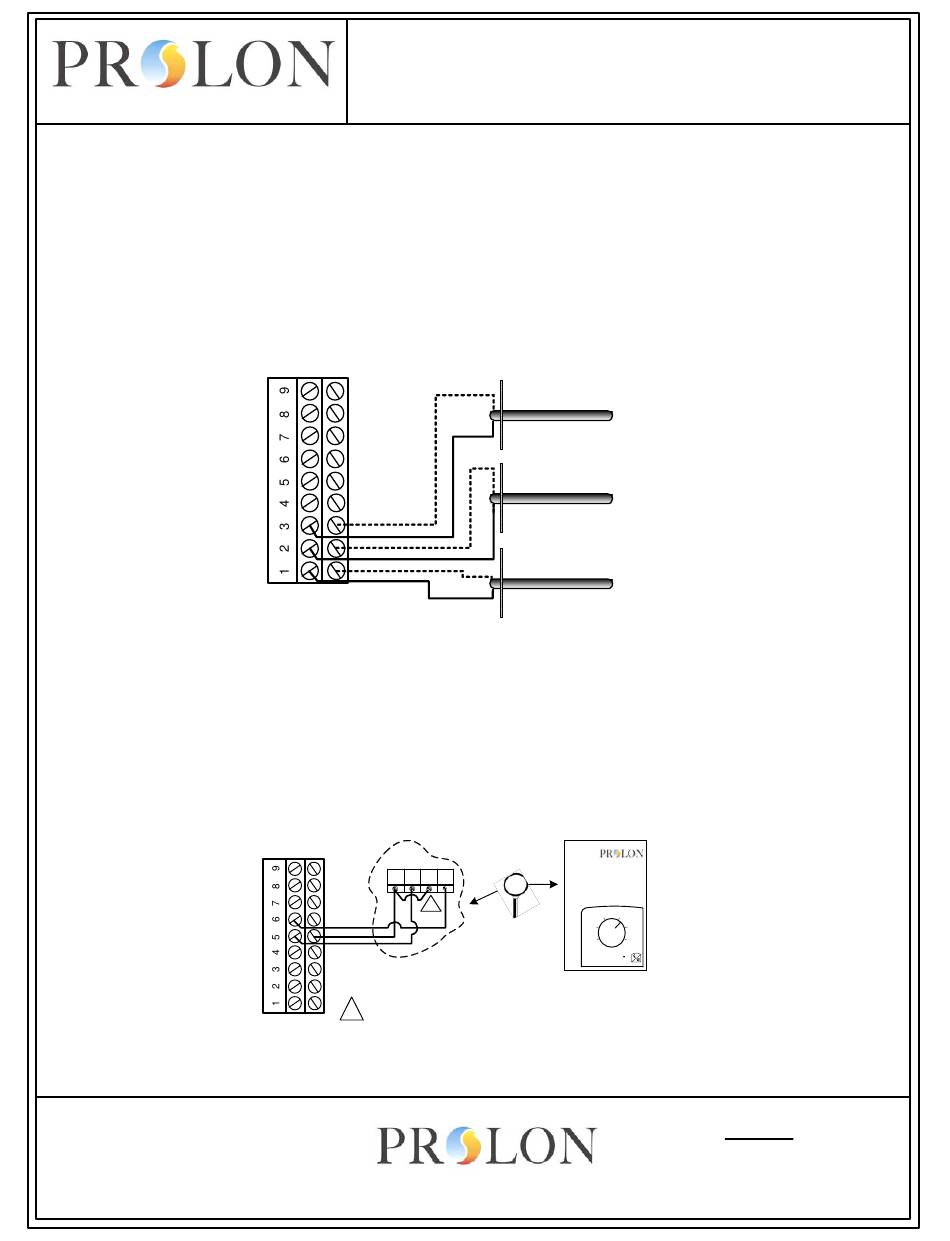

Figure 3: Raccordement des capteurs de température
Capteur de température de la pièce
Lorsqu'un thermostat PL-RSC est installé dans une pièce, il peut envoyer la consigne en vigueur et
la température de la pièce au régulateur de thermopompe PL-M1000. Le PL-M1000 intègre alors
automatiquement ces informations dans sa séquence de régulation. À noter que la consigne peut
être aussi établie de manière logicielle. Le thermostat de la série PL-RSC se raccorde en utilisant un
câble à trois fils conducteurs (voir Figure 4).
Figure 4: Raccordement typique entre le thermostat PL-RSC et le régulateur
info@prolon.net
www.prolon.net
RÉGULATEUR DE THERMOPOMPE
ENTRÉES
Capteurs de température
1 2 3 4
1
Cavalier pour broches 1 à 3
1
1-877-9PROLON
SÉRIE PL-M1000
GUIDE TECHNIQUE DU
Capteur de
température de
retour
Capteur de
température
d'alimentation
Capteur de
température
extérieur
15
20
10
25
30
5
°c
OVERRIDE
Thermostat PL-RSC
Montréal
1989 rue Michelin Laval,
QC H7L 5B7
TEL:(450) 973-7765 FAX: (450) 973-6186
1-800-461-1381
11
