Le régulateur de thermopompe PL-M1000 possède une entrée analogique dédiée au signal de
preuve de marche du ventilateur. Veuillez vous référer à la Figure 5 pour le branchement du signal à
l'entrée analogique #7. Pour confirmer la preuve de marche du ventilateur, le contact doit être fermé.
Si aucun signal de preuve de marche du ventilateur n'est disponible, vous devez court-circuiter
l'entrée analogique #7. Sinon, le régulateur interprètera l'absence de signal comme une défaillance
du ventilateur et aucune action de chauffage ou de refroidissement ne sera prise.

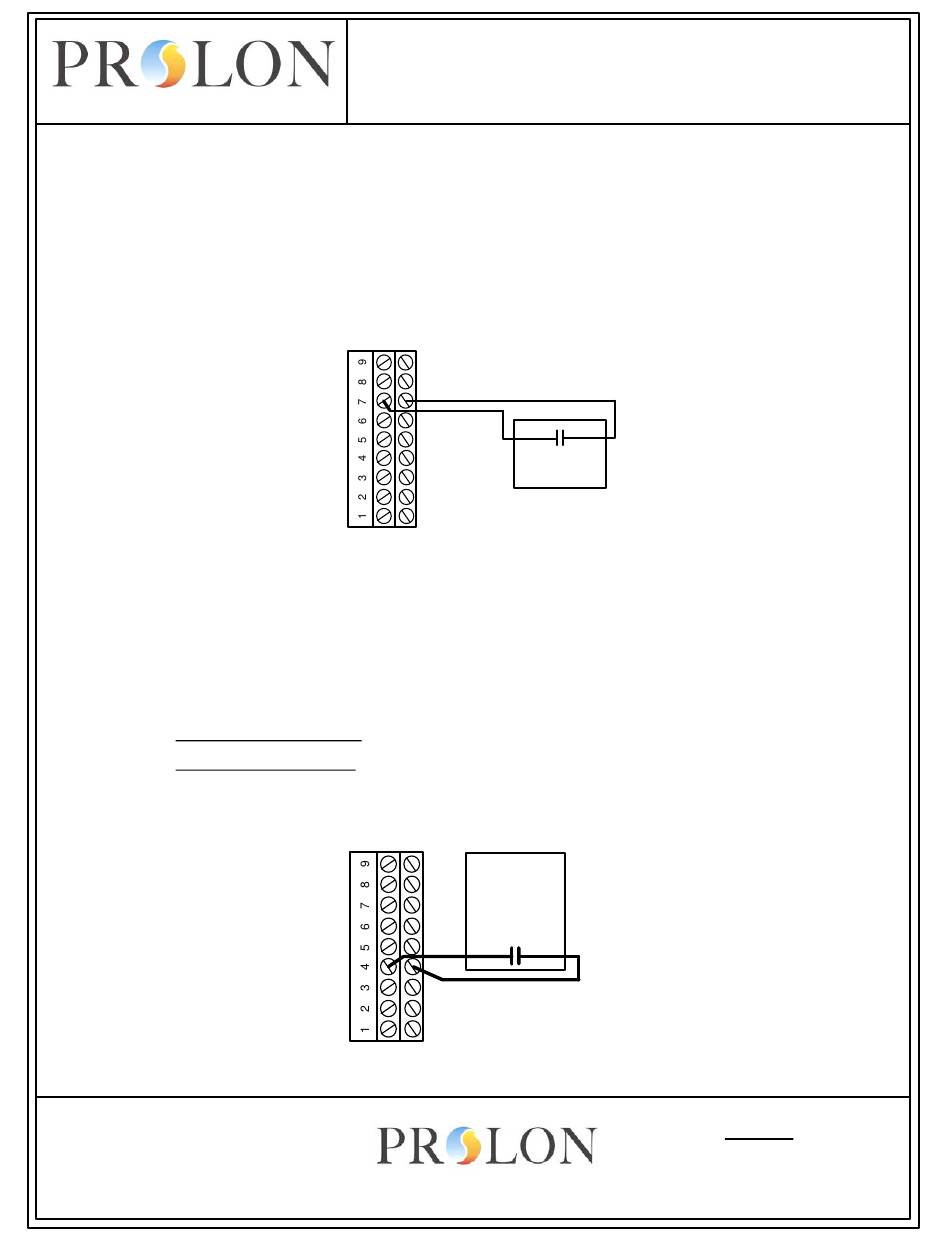

Figure 5: Raccordement du signal de preuve de marche du ventilateur au régulateur
Contact sec pour filtre obstrué ou contournement d'horaire
L'entrée analogique 4 du PL-M1000 peut être configurée comme une entrée contact sec pour soit un
détecteur de filtre obstrué ou un signal de contournement d'horaire. Voir la Figure 6 pour le
raccordement.
•
Détecteur de filtre obstrué : Pour indiquer que le filtre est obstrué, le contact doit être fermé.
•
Contournement d'horaire : Un contact fermé indique au M1000 de basculer immédiatement
en période occupée s'il était en période inoccupée. Le M1000 reste en période occupée tant
et aussi longtemps que le contact est fermé. Si le M1000 était déjà en période occupée, il
n'y a aucun effet.
Figure 6: Raccordement d'un signal contact sec au régulateur
