Fixscreen
5 • Manoeuvre électrique
5.1 • Caractéristiques techniques des moteurs
Paramètre
Tension
Ampérage
Puissance
Classe de protection du moteur
Temps de fonctionnement Max
5.2 • Caractéristiques du raccordement électrique
Catégorie
Disjoncteur différentiel
Usage d'un disjoncteur individuel

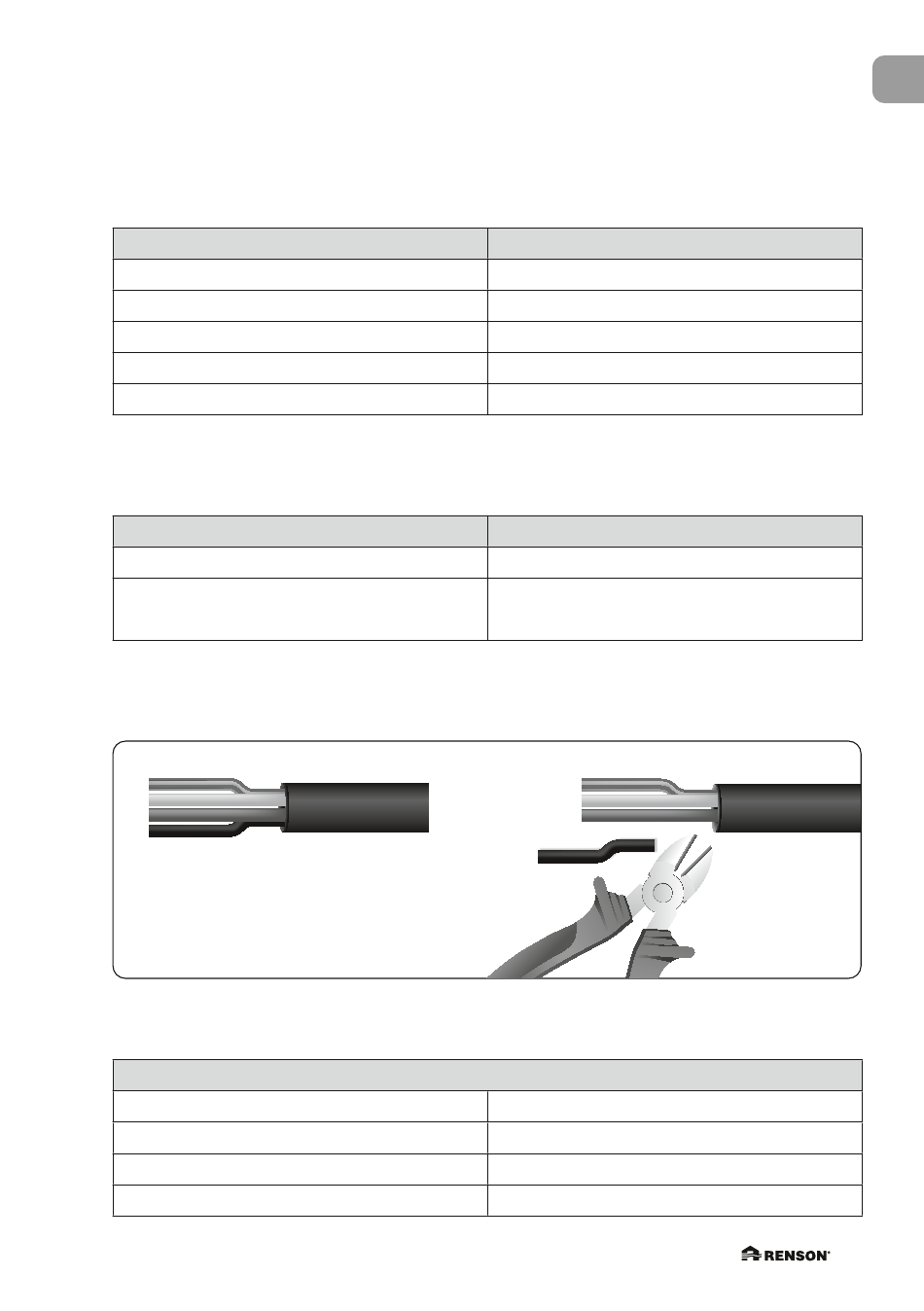

5.3 • Raccordement du câble avec gaine résistante aux UV
PE
N
L2
L1
Type de moteur
Electronical (MSE)
En cas de moteur IO home, il faut couper le fil noir (ce fil n'est pas d'application pour ce type de
moteur).
Fil bleu
Fil noir
Fil brun
Fils jaune & vert
Minimal - Nouvelle construction M 7
®
Code des fils
Valeur
230 Volt AC
0,4 à 1,5 ampère (selon le type de moteur)
90 à 300 watts (selon le type de moteur)
IP 44
Approx. 3 à 5 minutes
Valeur
300 mA
10 ampères (8 moteurs max. pour 1 disjoncteur)
(voir les fiches techniques du moteur Somfy)
PE
N
L2
L1
N (Neutre)
L1 (direction 1)
L2 (direction 2)
PE (terre)
fr

(RR-F/RN-F)

Type de moteur
Radio controlled (RTS)
IO
