Fixscreen

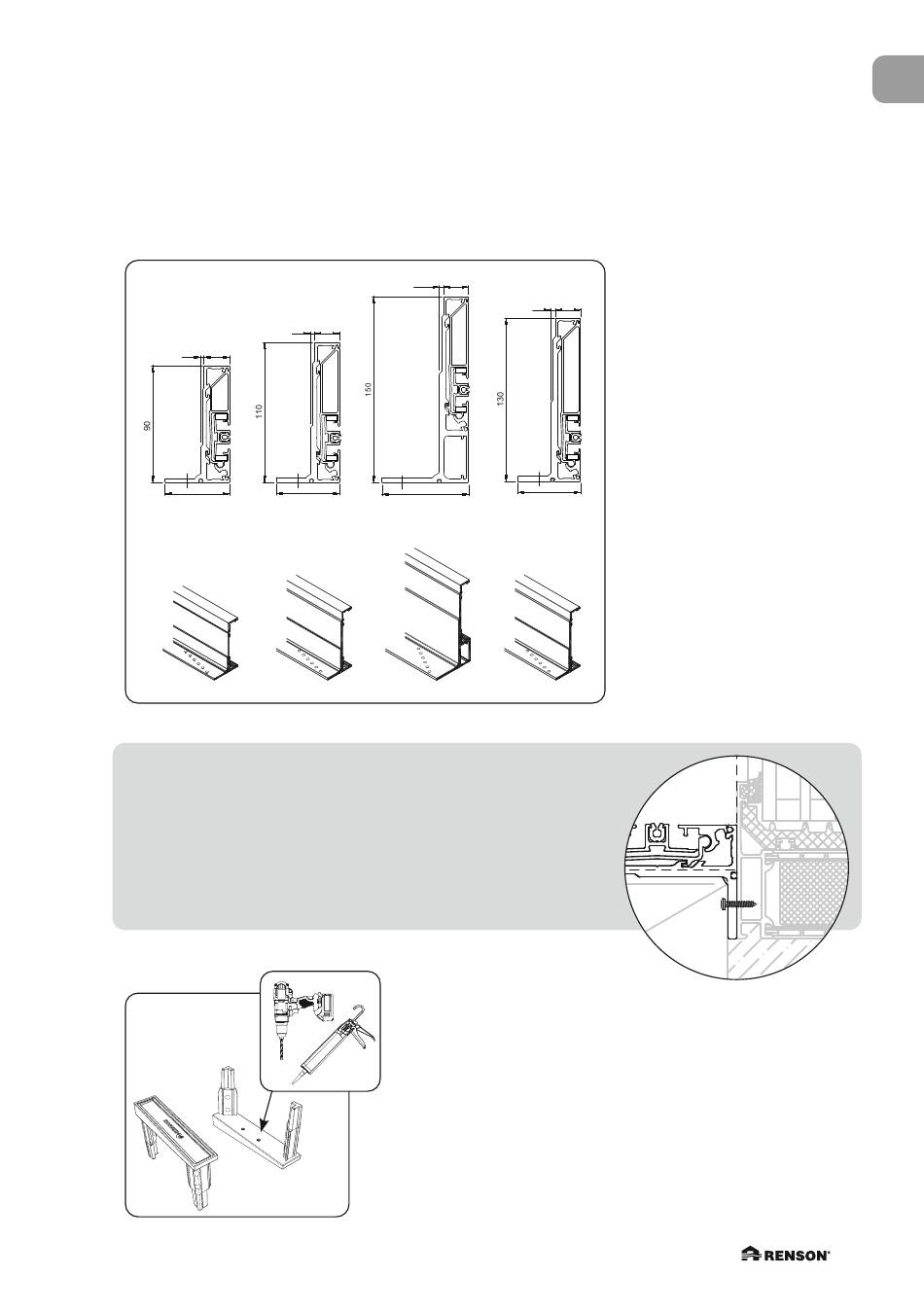

• Coulisses profondes S.WF/M.WF(+)/L.WF pour un montage frontal sur le cadre de la fenêtre
Cette coulisse est fixée à l'avant du cadre de la fenêtre. Afin d'accélérer l'installation, ce type de
coulisse est pré-percé, Ø 4,5 mm. Tenez compte d'une distance maximale de 450 mm entre deux
points de fixation.
20
20
20
40
40
20
Attention :
Les coulisses profondes S.WF/M.WF(+)/L.WF sont vissées
au cadre de la fenêtre de manière frontale. Selon le type de
système de fenêtre, elles doivent être vissées à une distance
différente afin de ne pas être vissées dans le verre ou dans un
flanc en aluminium vertical. Donc, vérifiez toujours le cadre
sous-jacent avant de fixer.
Minimal - Nouvelle construction M 7
®
3
20
3
3
20
20
20
2
20
2
20
20
40
50
50
50
S.WF
M.WF
+
3,5
20
3,5
3,5
20
20
3
20
3
20
50
70
70
M.WF+
L.WF
Ces coulisses profondes sont équipées d'une plaque
de base en aluminium à 0° ou 5°. Les plaques de base
à 5° sont équipées d'une cavité au fond qui peut être
injectée de silicone pour une étanchéité supplémentaire
vers la cavité. Des points de perçage sont prévus à cet
effet, le long desquels le silicone peut être injecté après le
perçage.
La coulisse peut être fixée sur
3,5
20
toute la largeur de la bride
20
3
via les trous prévus à cet
20
effet. Cette bride peut, mais
ne doit pas nécessairement,
être alignée avec le cadre
de la fenêtre. Un alignement
correct avec le caisson,
en utilisant les goujons de
montage, détermine le bon
positionnement de la coulisse
et par conséquent la position
de la vis.
fr
49
