7.0 Réglage du Rotator retourneur de ...

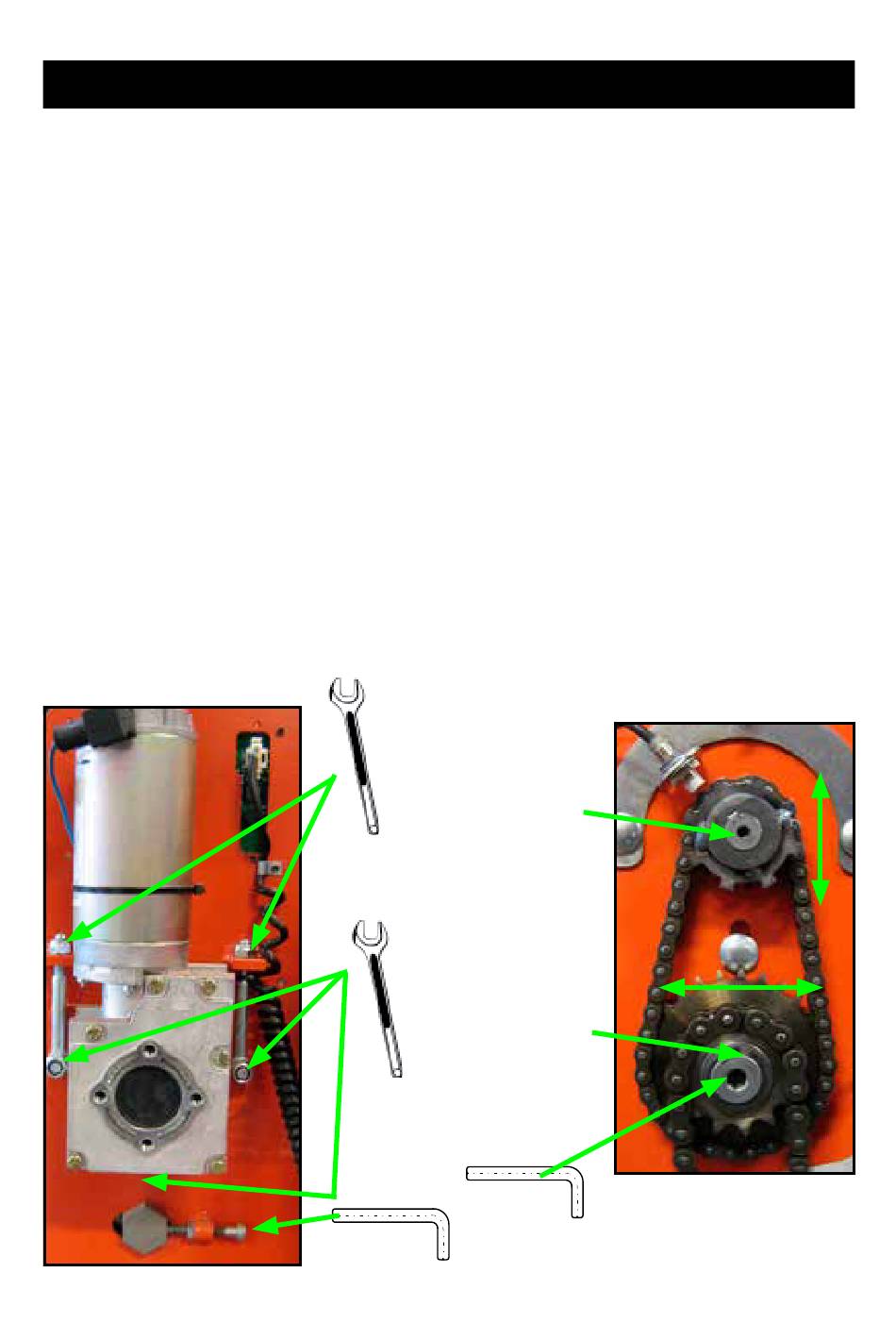

7.1 Mise en tension des chaînes (SELFRRE & SELFSRRE)
Lorsque l'on peut incliner manuellement la console non chargée d'env. 2 cm sur le
côté, les chaînes doivent être resserrées :
Pour cela, il faut :
1) retirer le cache du chariot porte-bobines.
2) desserrer le moteur à engrenages (A1)
3) desserrer la roue à chaîne (B1)
4) tourner l'écrou (B2) afin de mettre en tension la grande chaîne jusqu'à obtenir un
jeu de 5 mm environ.
5) resserrer la roue à chaîne (B1)
6) resserrer les écrous du moteur à engrenages (A2) afin de mettre en tension la
chaîne jusqu'à obtenir un jeu de 2-3 mm. Resserrez une nouvelle fois les écrous
(A1).
7) remettre le cache.
ATTENTION ! Vérifiez l'emplacement du commutateur inductif (se référer à l'alinéa
7.2) et assurez-vous que la grande chaîne est convenablement serrée dans toute la
zone de rotation après avoir réglé les chaînes.
A2
Essieu pour
le moteur à
engrenages
A1
Essieu pour
la roue à
chaîne
B1
B2
25
