Deltabar M PMD55
Spécification de câble
Courant de démarrage
Ondulation résiduelle
Effet de l'alimentation
électrique
Protection contre les
surtensions (en option)
Endress+Hauser
Douille enfichable M 12x1, droite
• Matériau : corps PA ; écrou-raccord CuZn, nickelé
• Indice de protection (entièrement verrouillé) : IP66/67
• Référence : 52006263
Douille enfichable M 12x1, coudée
• Matériau : corps PBT/PA ; écrou-raccord GD-Zn, nickelé
• Indice de protection (entièrement verrouillé) : IP66/67
• Référence : 71114212
Câble 4 x 0,34 mm 2 (20 AWG) avec connecteur M12, coudé, bouchon à vis, longueur 5 m (16 ft)
• Matériau : corps PUR ; écrou-raccord CuSn/Ni ; câble PVC
• Indice de protection (entièrement verrouillé) : IP66/67
• Référence : 52010285

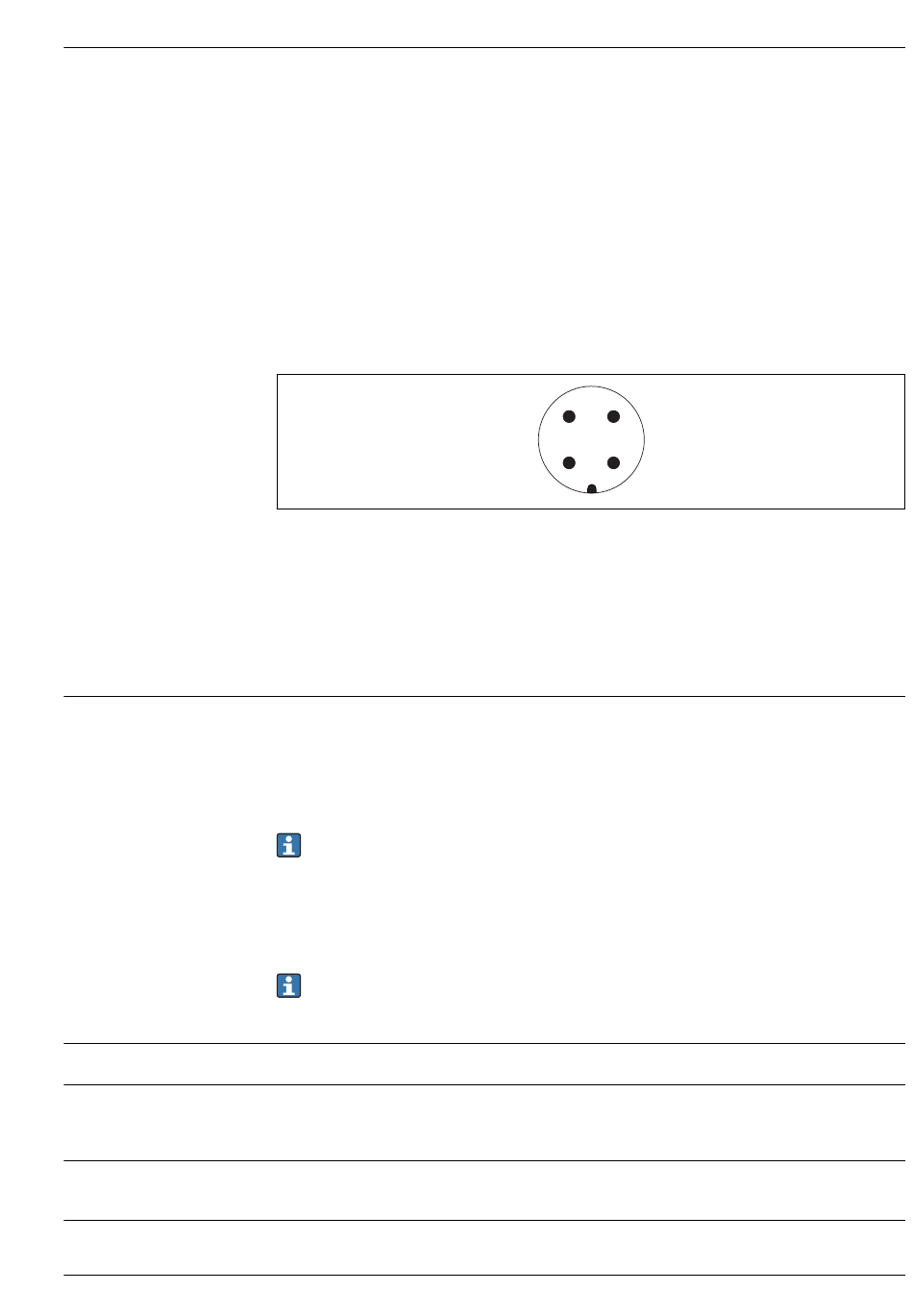

Raccordement des appareils avec connecteur 7/8" (HART, FOUNDATION Fieldbus)
1 Signal -
2 Signal +
3 Blindage
4 Non affectée
Filetage : 7/8 - 16 UNC
• Matériau : 316L (1.4401)
• Indice de protection : IP66/68
HART
• Endress+Hauser recommande l' u tilisation de paires torsadées blindées.
• Le diamètre extérieur due câble dépend de l' e ntrée de câble utilisée.
PROFIBUS PA
Endress+Hauser recommande l' u tilisation de paires torsadées blindées, de préférence de type A.
Pour plus d' i nformations sur les spécifications des câbles, voir le manuel de mise en service
BA00034S "PROFIBUS DP/PA : Lignes directrices pour la planification et la mise en service", la
directive PNO 2.092 "Guide d' u tilisation et d' i nstallation PROFIBUS PA" et la norme IEC 61158-2
(MBP).
FOUNDATION Fieldbus
Utiliser une paire torsadée blindée, de préférence de type A.
Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service
BA00013S "FOUNDATION Fieldbus Overview", la directive FOUNDATION Fieldbus et la norme
IEC 61158-2 (MBP).
12 mA ou 22 mA (sélectionnable)
Pas d' i nfluence sur le signal 4 à 20 mA jusqu' à une ondulation résiduelle de ±5 % à l' i ntérieur de la
gamme de tension admissible [selon spécification hardware HART HCF_SPEC-54 (DIN IEC
60381-1)].
≤0,001 % de URL/V
L' a ppareil peut être doté d' u ne protection contre les surtensions. Le parafoudre est monté en usine
sur le filetage du boîtier (M20x1,5) pour le presse-étoupe et présente une longueur d' e nv.
1 3
2 4
A0011176
