Deltabar M PMD55

Documentation

Termes et abréviations

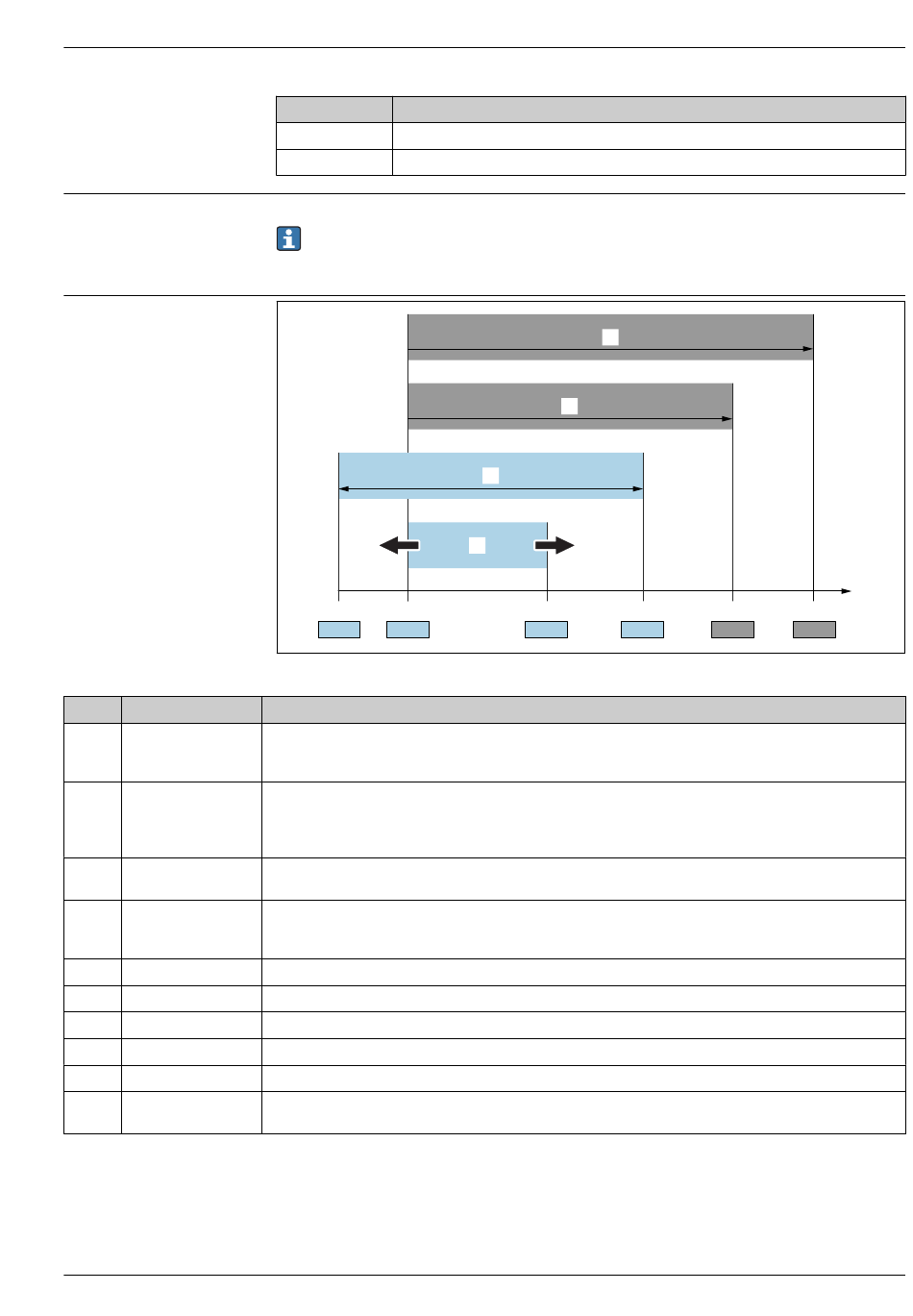

Position Terme/abréviation
1 OPL
2 MWP
3 Gamme de mesure
capteur maximale
4 Étendue de mesure
étalonnée/ajustée
p -
- LRL
- URL
- LRV
- URV
- TD (rangeabilité)
Endress+Hauser
Symbole Signification
A, B, C ... Vues
A-A, B-B, C-C, ... Coupes
Voir chapitre "Documentation complémentaire" →  54
Les types de documents répertoriés sont disponibles :
Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com →
Télécharger
0
LRL LRV
Explication
OPL : l' O PL (Over pressure limit = limite de surpression du capteur) de l' a ppareil de mesure dépend de l' é lément le
moins résistant à la pression parmi les composants sélectionnés, c' e st-à-dire qu' i l faut tenir compte non seulement
de la cellule de mesure mais également du raccord process. Tenir compte de la relation pression-température.
MWP : la MWP (Maximum working pressure = pression de service maximale) des capteurs dépend de l' é lément le
moins résistant à la pression parmi les composants sélectionnés, c' e st-à-dire qu' i l faut tenir compte non seulement
de la cellule de mesure mais également du raccord process. Tenir compte de la relation pression-température. La
MWP peut être appliquée à l' a ppareil sur une durée illimitée. La MWP figure sur la plaque signalétique.
Étendue de mesure entre LRL et URL
Cette gamme de mesure du capteur est équivalente à l' é tendue de mesure maximale étalonnable/ajustable.
Étendue de mesure entre LRV et URV
Réglage usine : 0 à URL
D' a utres étendues de mesure étalonnées peuvent être commandées comme étendues de mesure personnalisées.
Pression
Lower range limit = limite inférieure de la gamme
Upper range limit = limite supérieure de la gamme
Lower range value = début d' é chelle
Upper range value = fin d' é chelle
Turn Down = rangeabilité
Exemple - voir le chapitre suivant.
1
2
3
4
URV URL
p
MWP OPL
A0029505
5
