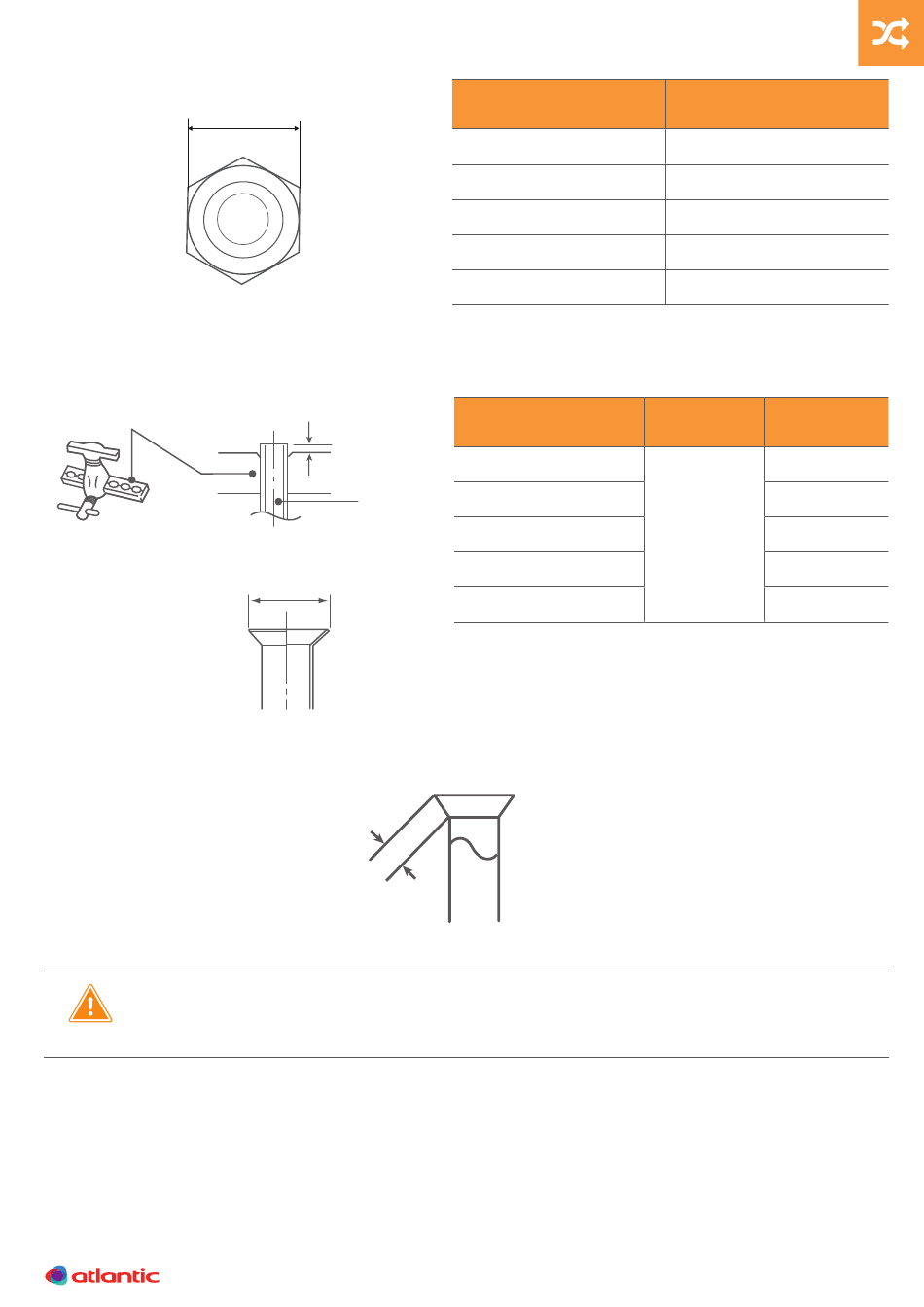

Largeur aux méplats
4.
Enfiler les écrous sur les tubes avant évasement.
5.
Procéder à l'évasement. Laisser dépasser le tube de la côte «A» de la matrice de la dudgeonnière.
Dudgeonnière
6.
Après évasement, vérifier l'état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce
de rupture. Vérifier également si la côte «L» est correctement évasé, sans craquelure et sans
rayure.
L
▪
Vérification avant raccordement
•
Le circuit frigorifique est très sensible aux poussières et à l'humidité, vérifier que la
zone autour de la liaison est sèche et propre avant d'ôter les bouchons qui protègent
les raccords frigorifiques.
Dudgeonnière
A
Liaison
B
L
Diamètres des liaisons
frigorifiques
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
A
Liaison
Diamètres des
liaisons frigorifiques
1/4" (6,35 mm)
B
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
* Valeur approximative
Largeur de l'écrou flare
17 mm
22 mm
26 mm
29 mm
36 mm
Côte A*
Côte B
9,1 mm
13,2 mm
0,5 à 1 mm
16,6 mm
19,7 mm
24 mm
25
