4. POSITIONNEMENT DES FIXATIONS

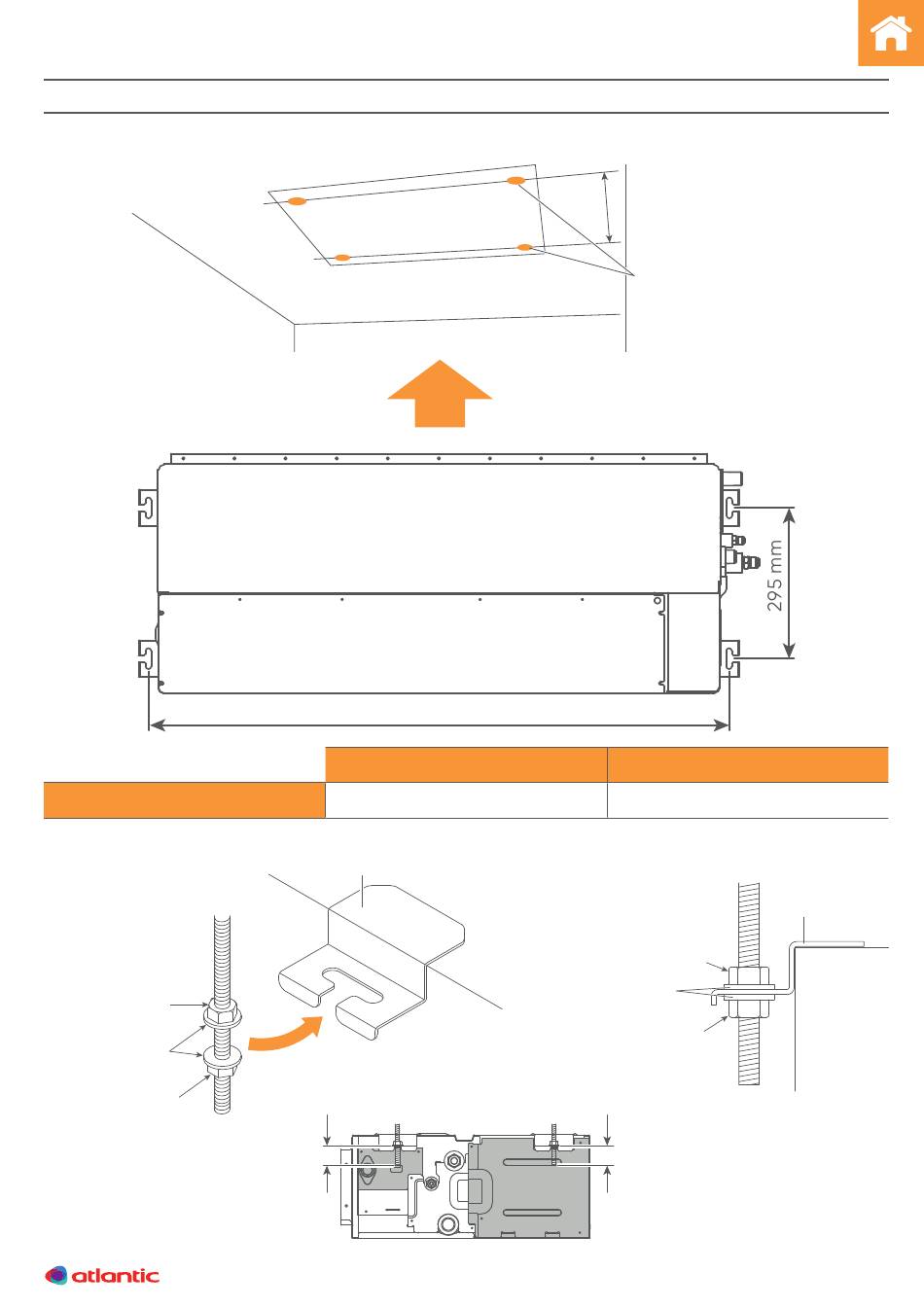

Utiliser le gabarit pour pouvoir positionner les 4 trous à percer.
A
Boulon d'ancrage
Ecrou spécial A
(non fourni)
Rondelles
(accessoires)
Ecrou spécial B
(non fourni)
Gabarit (accessoire)
A
Modèles 07/09/12/14
Patte de fixation
≤ 20 mm
Air
752 mm
Ecrou spécial A
Rondelles
(Accessoires)
Ecrou spécial B
Positionnement
des boulons
Modèle 18
952 mm
Boulon d'ancrage
(non fourni)
(non fourni)
≤ 20 mm
Patte de
fixation
Unité
intérieure
