Ajuster la direction du flux d'air dans la pièce en fonction de l'ouverture de
la sortie d'air.

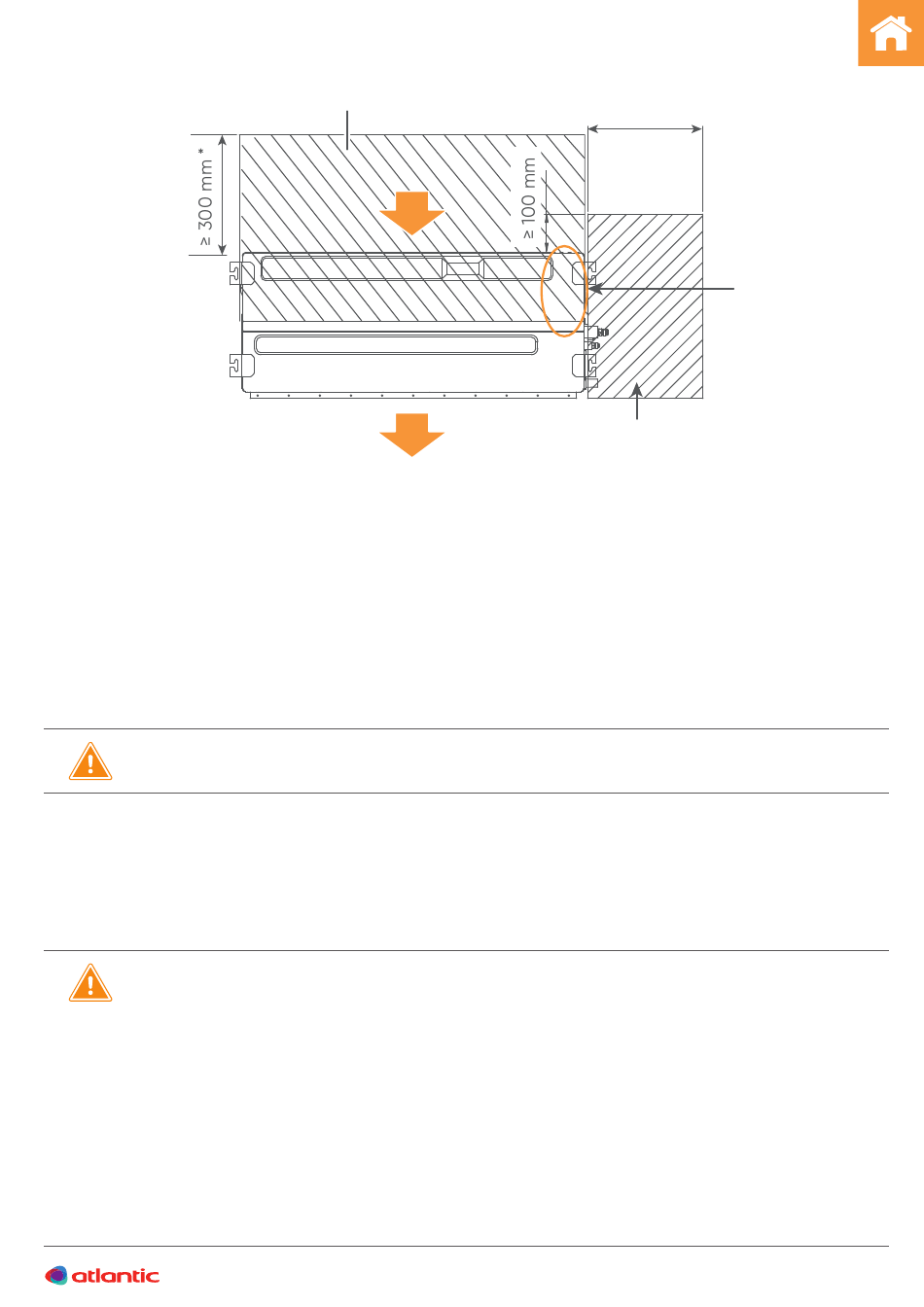

[ Vue de dessus ]
*: ≥ 100mm lorsque l'entrée d'air par le dessous
▪
Installation au plafond
Exemple de connexion des gaines (non fournies)
1.
Entrée sur le côté
•
Installer la gaine (non fournie) sur la bride d'entrée.
•
Fixer la bride sur le châssis à l'aide de vis (non fournis).
•
Attacher la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.
•
Lorsque la gaine est installée sur l'entrée, ne pas mettre les filtres livrés en accessoire
mais acheter d'autres filtres pour mettre à l'extrémité de la gaine.
2.
Sortie sur le côté
•
Installer la gaine en l'ajustant sur la bride de sortie.
•
Attacher la bride et la gaine à l'aide d'adhésif aluminium pour éviter toute fuite d'air.
•
Isoler les gaines afin d'éviter la condensation
•
Vérifier que les gaines supportent la pression statique externe de l'appareil.
•
S'assurer d'isoler les gaines afin d'éviter la condensation.
•
S'assurer d'isoler entre les gaines et les murs en cas d'utilisation de gaines métalliques.
•
Expliquer les méthodes de manipulation et de lavage du matériel acheté au client.
•
Pour empêcher les utilisateurs de toucher les parties intérieures de l'unité intérieure,
installer des grilles sur l'entrée et la sortie de l'appareil. Ces grilles ne devront s'enlever
qu'à l'aide d'outils.
•
Lors d'un raccordement d'une gaine sur la sortie de l'unité intérieure, éviter toutes
possibilités de fuites d'eau (condensation).
•
La pression statique doit être comprise entre 0 et 30 Pa pour les modèles 07, 09, et 12.
•
La pression statique doit être comprise entre 0 et 50 Pa pour les modèles 14, et 18.
Espace de maintenance
Air
Air
Air
≥ 400 mm
Espace de maintenance
Boîtier
électrique
11
