Raccordement
•
Retirer les bouchons des tubes et des robinets qu'au moment d'effectuer le
branchement.
•
Soigner particulièrement le positionnement du tube face à son raccord. Si le tube est
mal aligné, le serrage à la main est impossible et le filetage risque d'être endommagé
•

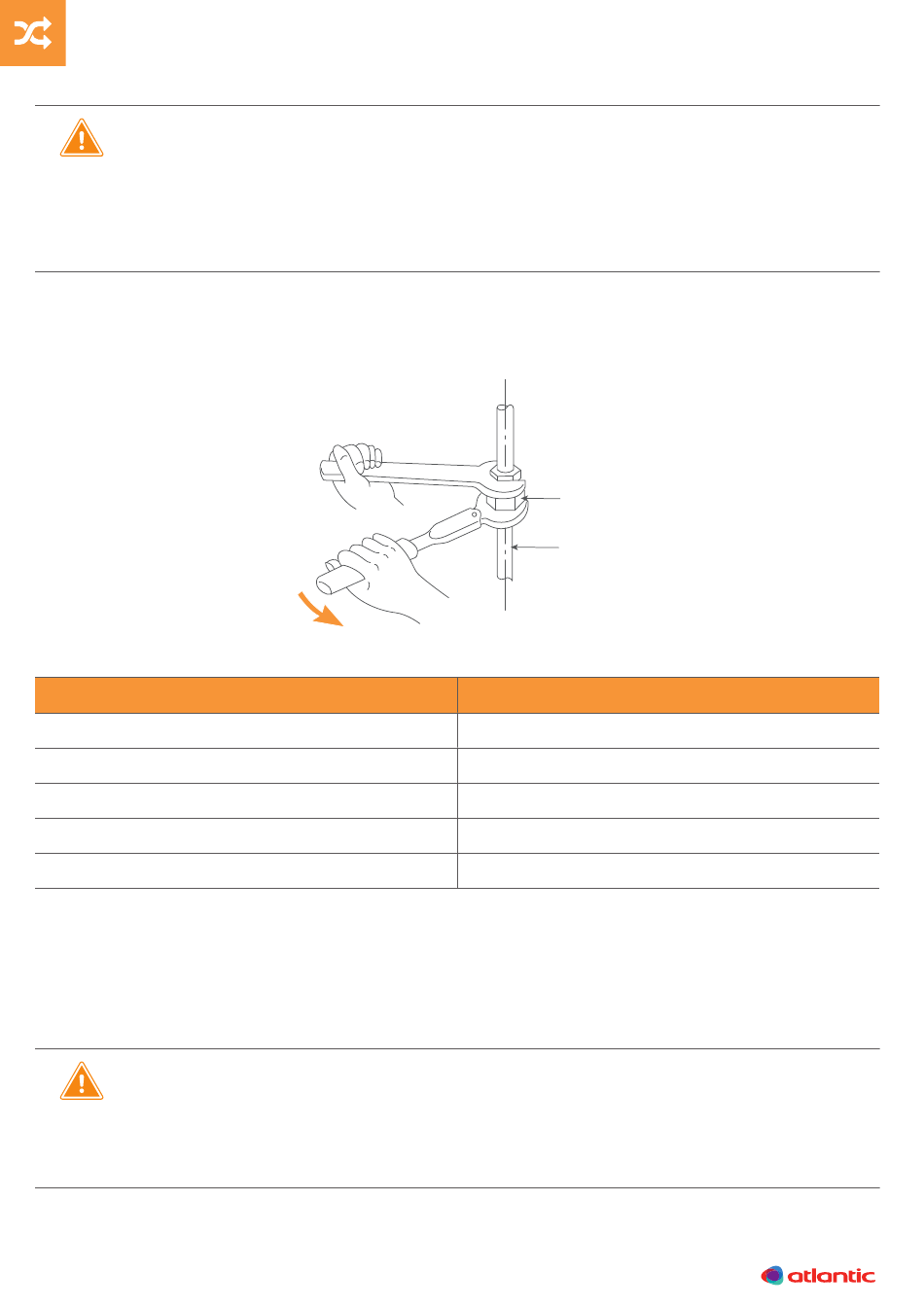

Utiliser 2 clés pour le serrage afin de bien visser les écrous Flare dans l'axe du tube.
•
Serrer les écrous Flare avec la clé dynamométrique en utilisant la méthode spécifiée.
1.
Retirer les bouchons des liaisons frigorifiques.
2.
Après avoir correctement positionné les raccords face à face, serrer les écrous à la main jusqu'au
contact et finir à la clé dynamométrique selon les couples indiqués ci-dessous.
Clé dynamométrique
Diamètres des liaisons frigorifiques
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
3.
Pour une meilleure étanchéité effectuer un double serrage (serrer une fois au couple puis desserrer
puis resserrer de nouveau au couple). Pour éviter les risques de fuites de gaz et assurer un serrage
facile huiler les portées et les filetages à l'huile frigorifique.
7.3. Isolation calorifique
•
Après avoir vérifié qu'il n'y ait pas de fuite de gaz, effectuer l'isolation autour des
raccords liquide et gaz en utilisant les manchons isolants.
•
Envelopper les deux extrémités des manchons avec du ruban adhésif vinyle de
manière à ce qu'il n'y ait pas d'espace.
•
Terminer l'isolation en fixant le manchon aux deux extrémités à l'aide de serre-câble.
26
Clé fixe
Ecrou flare
Liaisons frigorifiques
Couple de serrage
16 à 18 N.m
32 à 42 N.m
49 à 61 N.m
63 à 75 N.m
90 à 110 N.m
.
