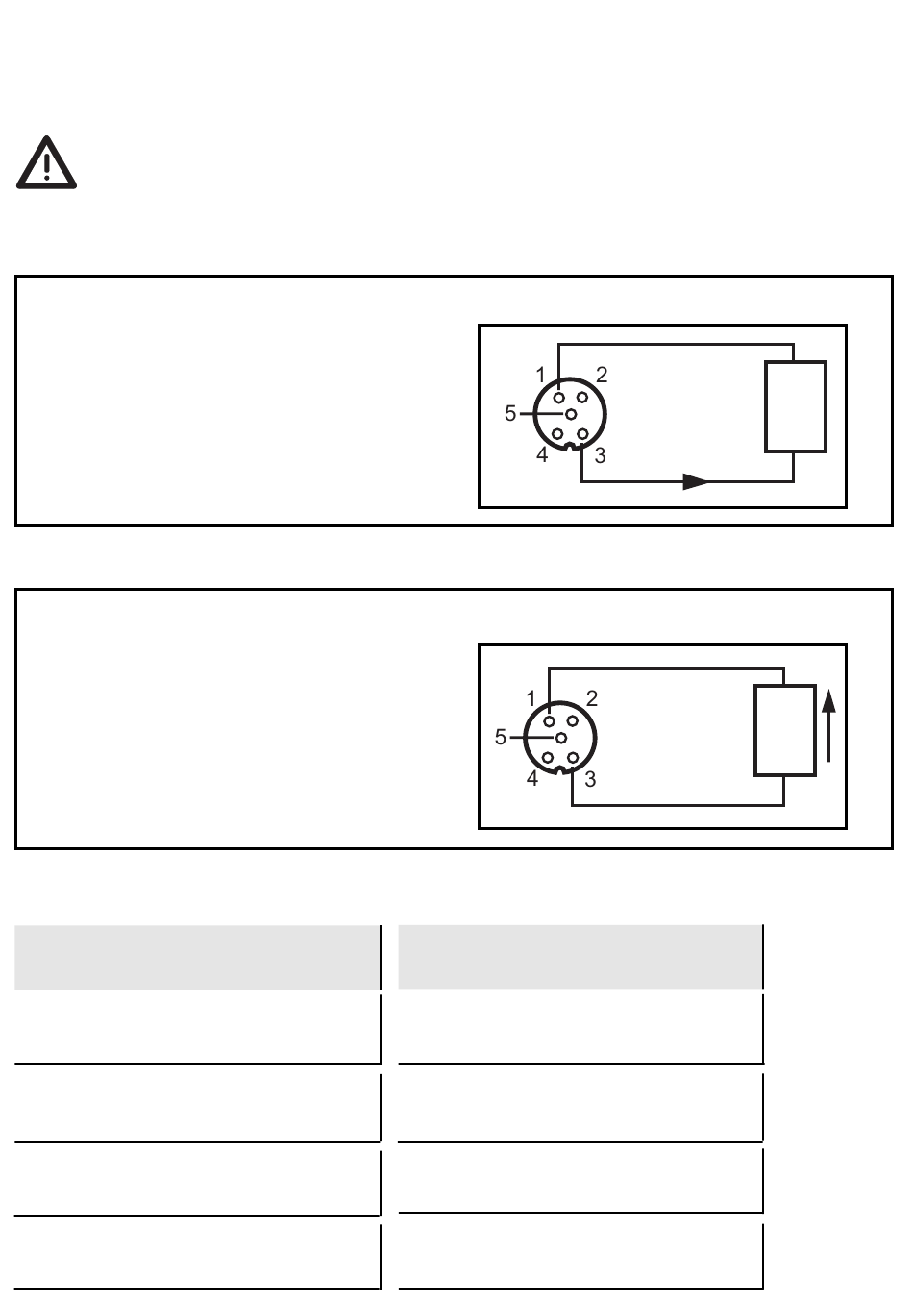

Anschlußbelegungen
Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte
Pinbelegung auf das Analogmodul.
Die Analogausgänge AO- dürfen weder direkt noch indirekt
(über den angeschlossenen Aktuator) miteinander verbunden
werden.
Anschluß eines Aktuators mit Stromausgang (AC2518)
Analogmodul
Pin 1: AO+ Analogausgang
Pin 2: n.c.
Pin 3: AO- Analogausgang 0V
Pin 4: n.c.
Pin 5: Funktionserde
Anschluß eines Aktuators mit Spannungsausgang (AC2519)
Analogmodul
Pin 1: AO+ Analogausgang
Pin 2: n.c.
Pin 3: AO- Analogausgang 0V
Pin 4: n.c.
Pin 5: Funktionserde
Parametrierung der Analogmodule
Parameterbit/
Bezeichnung
P0
Überwachung Profil 7.3 (Watchdog)
P1
nicht genutzt
P2
Peripheriefehler
P3
nicht genutzt
4
SEITE
2-Draht Aktuator
2-Draht Aktuator
Beschreibung
1 überwacht
0 nicht überwacht
1 reserviert
0 reserviert
1 Fehleranzeige aktiv
0 Fehleranzeige inaktiv
1 reserviert
0 reserviert
