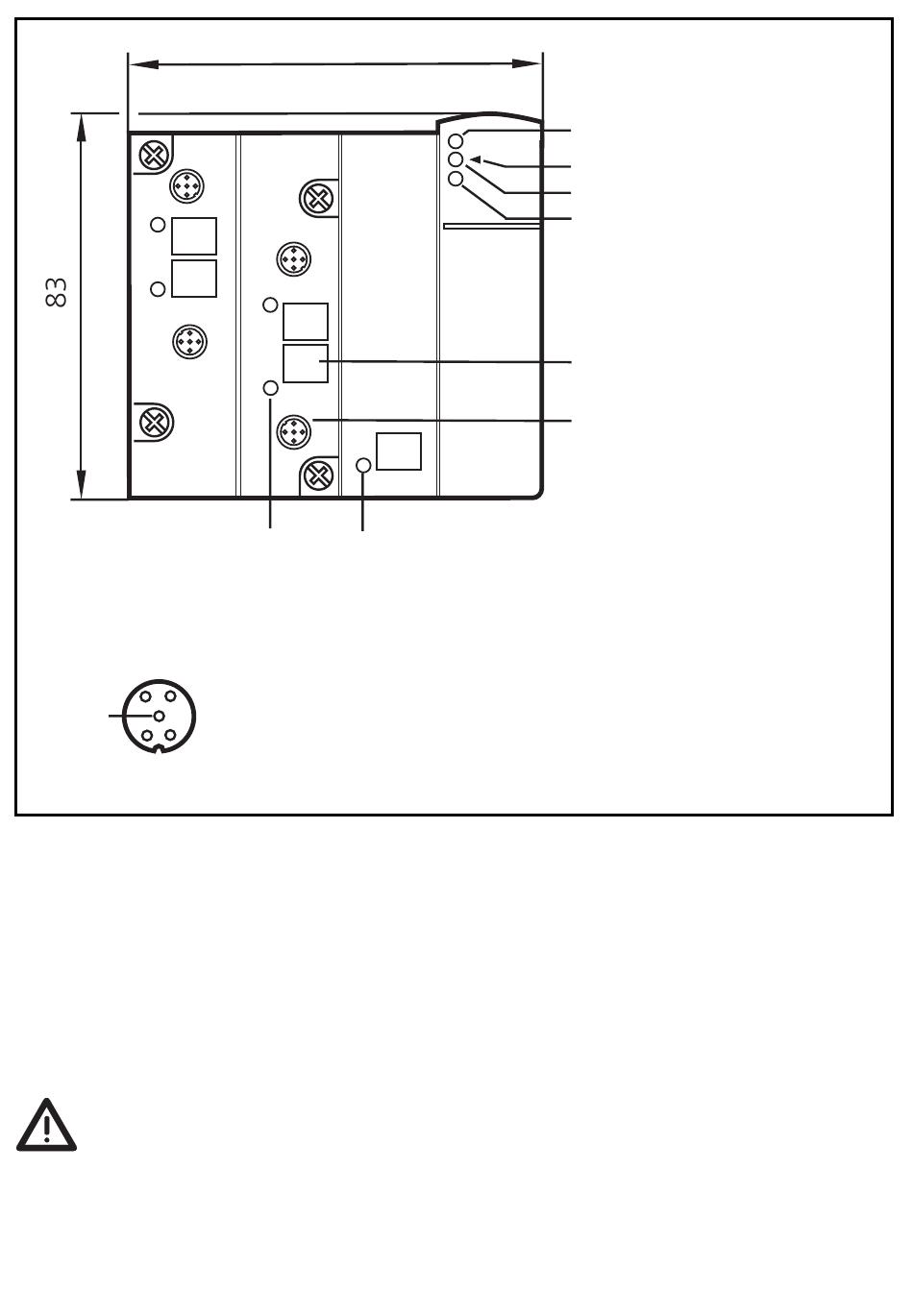

4x LED gelb
Analogausgänge
3
4
5
2
1
Elektrischer Anschluß
Das Analogmodul wird über die standardisierte EMS (Versorgung aus
AS-i) oder aus der E-EMS (Versorgung aus ext. 24V PELV Spannungs-
quelle) an das AS-Interface angeschlossen.
Wenn eine Versorgung aus der externen 24V erfolgen soll, muß ein
FK-E Unterteil (AC5003 oder AC5011) gewählt werden.
Die Umschaltung der Versorgung erfolgt automatisch bei Anle-
gen der externen 24V Spannung.
90
LED grün AUX
Pin 1: AO+ Analogausgang
Pin 2: n.c.
Pin 3: AO- Analogausgang 0V
Pin 4: n.c.
Pin 5: Funktionserde
LED Infrarot-Empfänger
Fixierung IR-Adapter
LED rot FAULT
LED grün PWR
Beschriftungsfeld
M12 Buchse
3
SEITE
